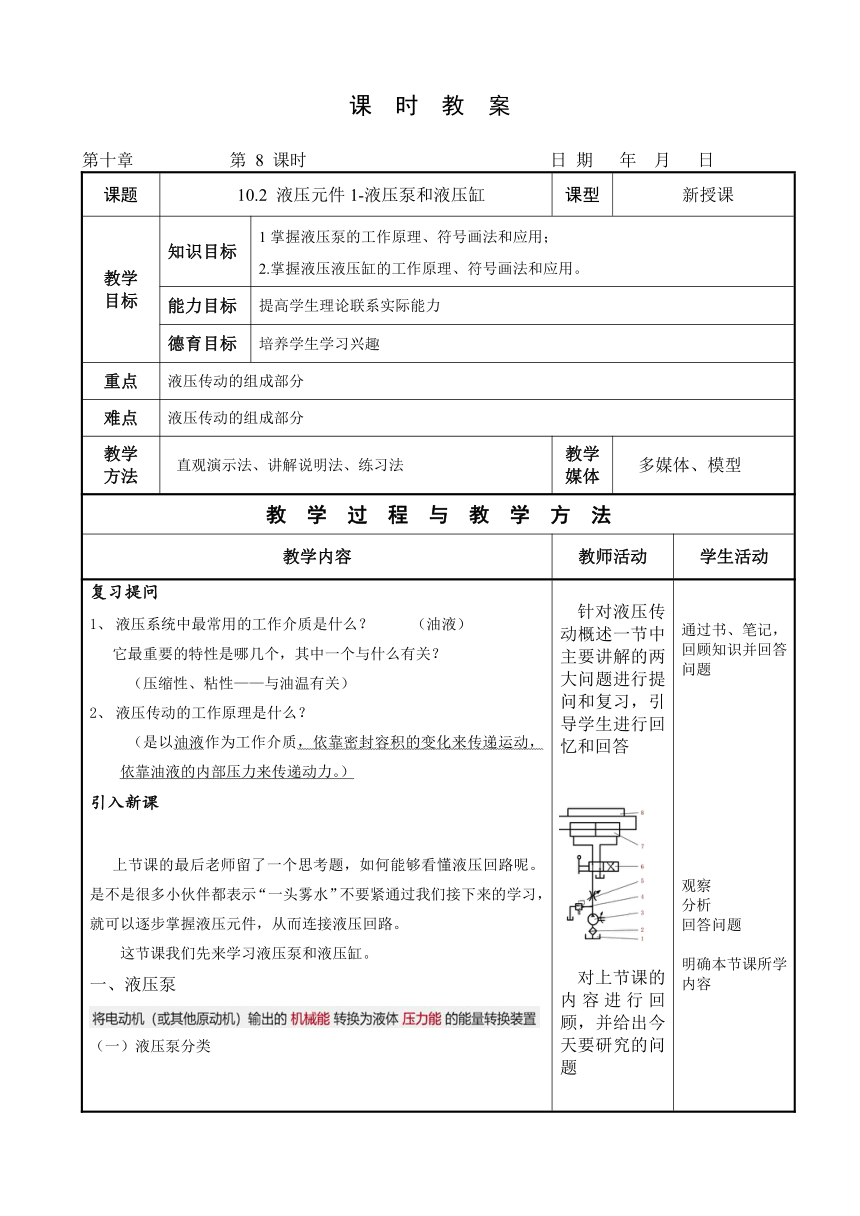

课 时 教 案
第十章 第 8 课时 日 期 年 月 日
课题 10.2 液压元件1-液压泵和液压缸 课型 新授课
教学 目标 知识目标 1掌握液压泵的工作原理、符号画法和应用； 2.掌握液压液压缸的工作原理、符号画法和应用。 2、掌握液压传动的工作原理及实质。 3、识记液压传动系统的组成部分
能力目标 提高学生理论联系实际能力
德育目标 培养学生学习兴趣
重点 液压传动的组成部分
难点 液压传动的组成部分
教学 方法 直观演示法、讲解说明法、练习法 教学 媒体 多媒体、模型
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问 液压系统中最常用的工作介质是什么？ （油液） 它最重要的特性是哪几个，其中一个与什么有关？ （压缩性、粘性——与油温有关） 液压传动的工作原理是什么？ （是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液的内部压力来传递动力。） 引入新课 上节课的最后老师留了一个思考题，如何能够看懂液压回路呢。是不是很多小伙伴都表示“一头雾水”不要紧通过我们接下来的学习，就可以逐步掌握液压元件，从而连接液压回路。 这节课我们先来学习液压泵和液压缸。 一、液压泵 （一）液压泵分类 针对液压传动概述一节中主要讲解的两大问题进行提问和复习，引导学生进行回忆和回答 对上节课的内容进行回顾，并给出今天要研究的问题 通过书、笔记，回顾知识并回答问题 观察 分析 回答问题 明确本节课所学内容
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动

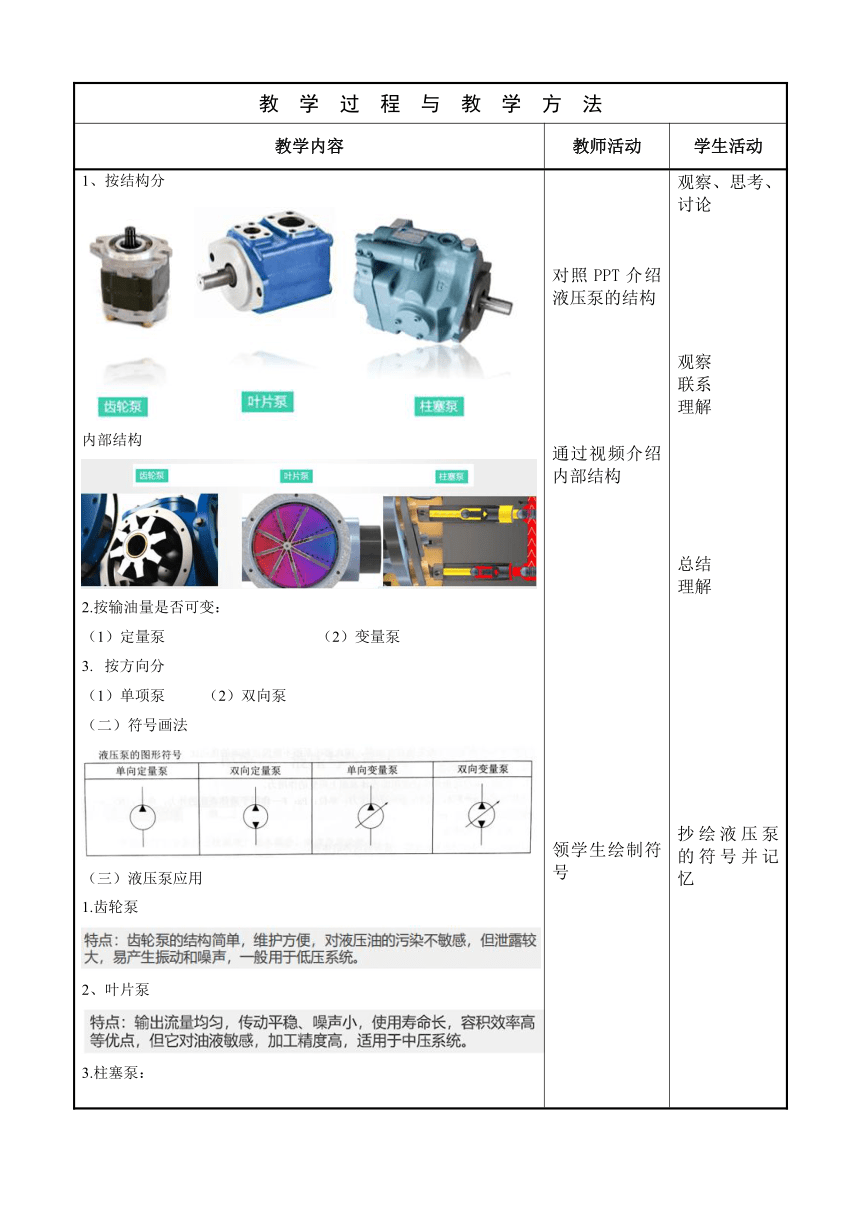

1、按结构分 内部结构 2.按输油量是否可变： （1）定量泵 （2）变量泵 按方向分 单项泵 （2）双向泵 符号画法 液压泵应用 1.齿轮泵 2、叶片泵 3.柱塞泵： 对照PPT介绍液压泵的结构 通过视频介绍内部结构 领学生绘制符号 观察、思考、讨论 观察 联系 理解 总结 理解 抄绘液压泵的符号并记忆
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
2、按油压作用形式分 单作用、双作用 （二）元件符号 介绍液压缸分类 领学生绘制液压缸符号 理解 记忆 抄绘液压缸的符号并记忆
小 结 液压泵的分类符号画法应用 液压缸的分类和符号
作 业 整理课堂笔记
板 书 设 计 一液压泵 1）分类 2）符号 3）应用二液压缸 分类 符号
课 后 记
