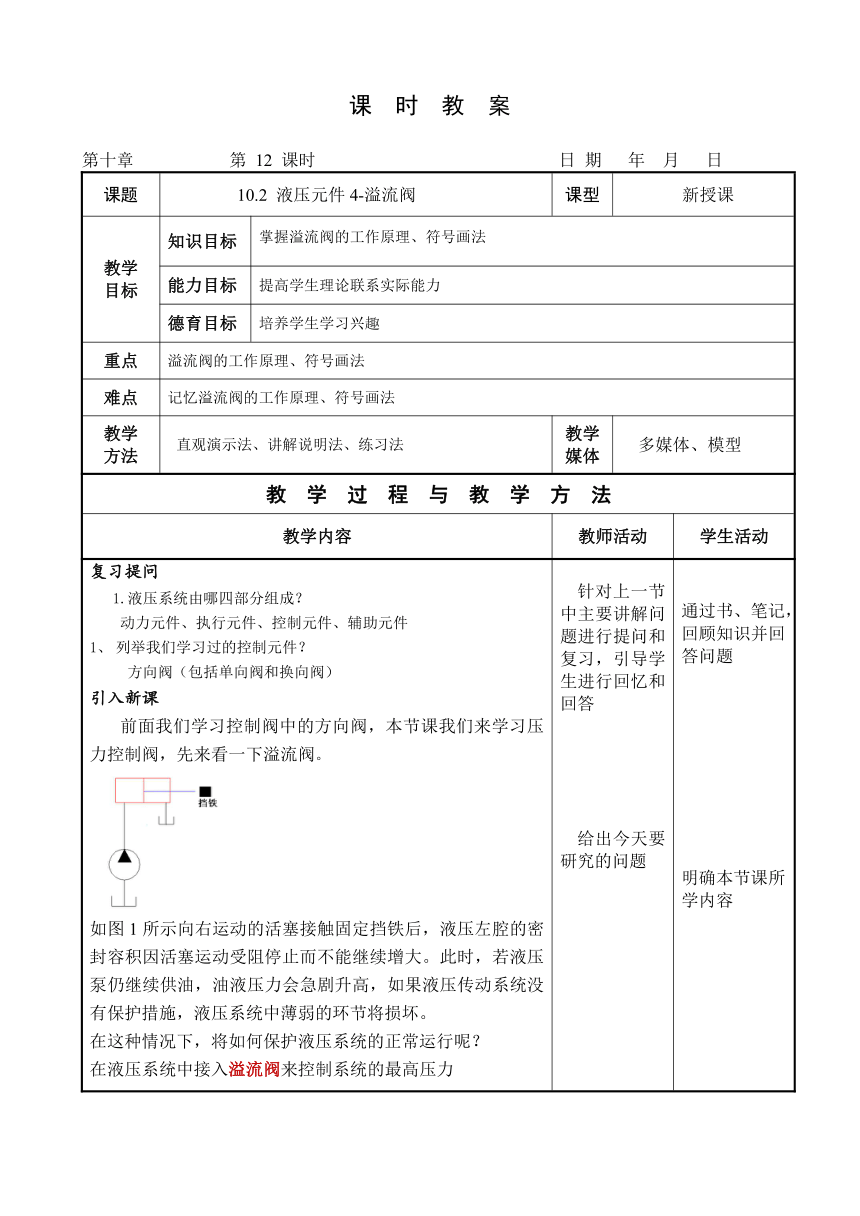

第十章 第 12 课时 日 期 年 月 日
课题 10.2 液压元件4-溢流阀 课型 新授课
教学 目标 知识目标 掌握溢流阀的工作原理、符号画法
能力目标 提高学生理论联系实际能力
德育目标 培养学生学习兴趣
重点 溢流阀的工作原理、符号画法
难点 记忆溢流阀的工作原理、符号画法
教学 方法 直观演示法、讲解说明法、练习法 教学 媒体 多媒体、模型
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问 1.液压系统由哪四部分组成？ 动力元件、执行元件、控制元件、辅助元件 列举我们学习过的控制元件？ 方向阀（包括单向阀和换向阀） 引入新课 前面我们学习控制阀中的方向阀，本节课我们来学习压力控制阀，先来看一下溢流阀。 如图1所示向右运动的活塞接触固定挡铁后，液压左腔的密封容积因活塞运动受阻停止而不能继续增大。此时，若液压泵仍继续供油，油液压力会急剧升高，如果液压传动系统没有保护措施，液压系统中薄弱的环节将损坏。 在这种情况下，将如何保护液压系统的正常运行呢？ 在液压系统中接入溢流阀来控制系统的最高压力 针对上一节中主要讲解问题进行提问和复习，引导学生进行回忆和回答 给出今天要研究的问题 通过书、笔记，回顾知识并回答问题 明确本节课所学内容
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
三、控制阀：方向、压力、流量 2.压力控制阀：溢流阀、减压阀、顺序阀 （1）溢流阀 ①溢流阀的类型：直动式溢流阀、 先导式溢流阀 ②溢流阀符号： ③溢流阀的应用 为定量泵系统溢流稳压 和定量泵、节流阀并联，阀口常开。 为变量泵系统提供过载保护 和变量泵组合，正常工作时阀口关闭，过载时 打开，起 安全保护作用，故又称安全阀。 实现远程调压 p远程 < p主调 系统卸荷和多级调压 和二位二通阀组合（先导式） 作背压阀 串联在回油路上，增大回油阻力，产生背压，使执行元件运动平稳 领学生绘制溢流阀符号 对照PPT介绍溢流阀在液压系统中的应用 抄绘制溢流阀符号 并记忆 理解 记忆溢流阀的应用
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
课堂练习 完成练习卷的填写表格 安排学生完成课堂练习，巡视指导。 做练习，巩固所学 完成练习，预习下一节
小 结 溢流阀的工作原理和符号识读
作 业 完成练习册课后练习，预习减压阀
板 书 设 计
课 后 记
