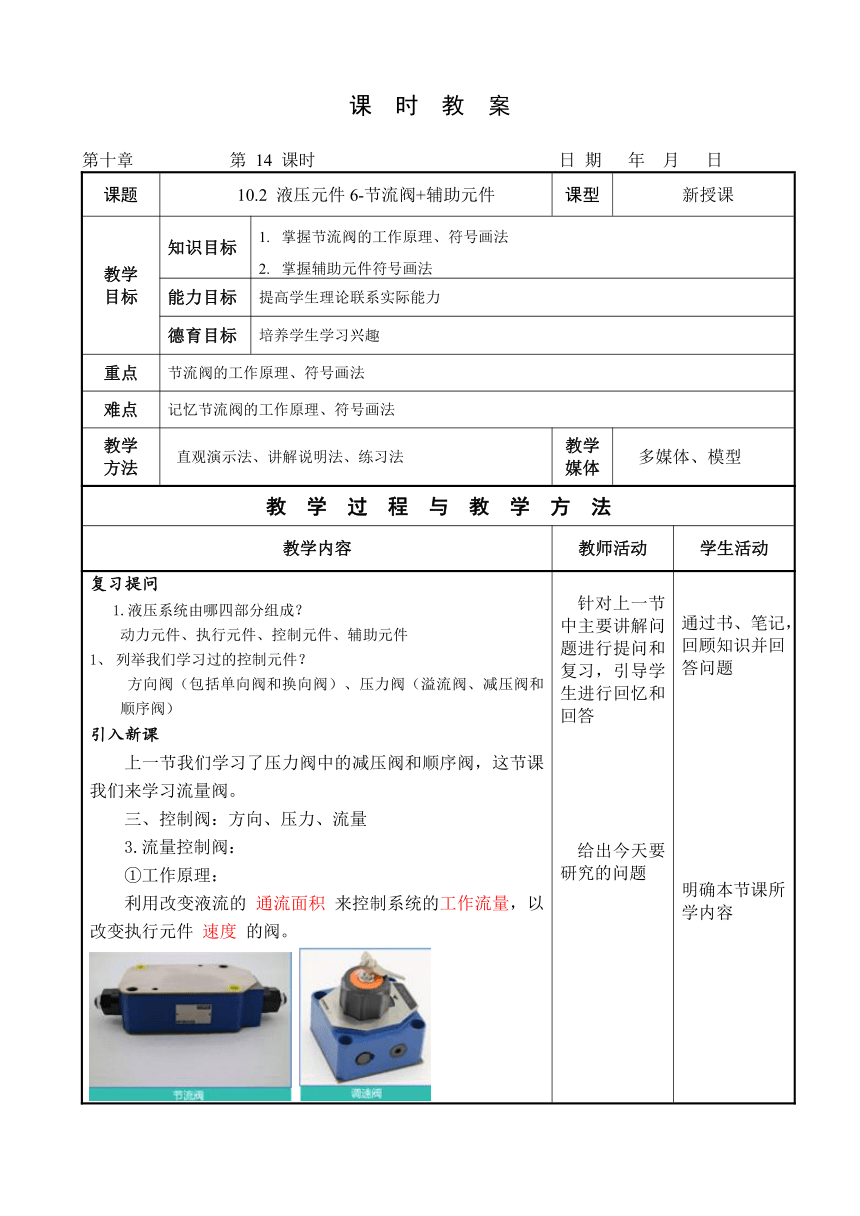

第十章 第 14 课时 日 期 年 月 日
课题 10.2 液压元件6-节流阀+辅助元件 课型 新授课
教学 目标 知识目标 掌握节流阀的工作原理、符号画法 掌握辅助元件符号画法
能力目标 提高学生理论联系实际能力
德育目标 培养学生学习兴趣
重点 节流阀的工作原理、符号画法
难点 记忆节流阀的工作原理、符号画法
教学 方法 直观演示法、讲解说明法、练习法 教学 媒体 多媒体、模型
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问 1.液压系统由哪四部分组成？ 动力元件、执行元件、控制元件、辅助元件 列举我们学习过的控制元件？ 方向阀（包括单向阀和换向阀）、压力阀（溢流阀、减压阀和顺序阀） 引入新课 上一节我们学习了压力阀中的减压阀和顺序阀，这节课我们来学习流量阀。 三、控制阀：方向、压力、流量 3.流量控制阀： ①工作原理： 利用改变液流的 通流面积 来控制系统的工作流量，以改变执行元件 速度 的阀。 针对上一节中主要讲解问题进行提问和复习，引导学生进行回忆和回答 给出今天要研究的问题 通过书、笔记，回顾知识并回答问题 明确本节课所学内容
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
（1）节流阀 ①原理：通过调节阀芯开口的大小来控制通过阀口的流量 ②元件符号 ③应用 温度和负载不大、速度不高、或负载变化不大的时候用节流阀 （2）调速阀 ①工作原理： 由一个节流阀和一个定差减压阀串联而成。 ②元件符号 ③应用 负载较重、速度较高、或负载变化较大、速度稳定性要求高的时候用调速阀 *注意： ① 节流阀、定量泵、溢流阀组成的调速系统 节流阀控制油缸速度的两个前提：一是溢流阀必须被打开，二是负载不能变 领学生绘制节流阀符号 对照PPT介绍流量阀在液压系统中的应用 领学生绘制流量阀 抄绘制节流阀符号 并记忆 理解 记忆流量阀的应用 抄绘流量阀并记忆。
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
② 调速阀是将节流阀和一个定差减压阀串联而成，能克服负载变化对速度的影响。 凡是能用节流阀调节流量的场合，都可以用调速阀。 四、辅助元件 图形符号： 安排学生完成课堂练习，巡视指导。 做练习，巩固所学 完成练习，预习下一节
小 结 流量阀的工作原理和符号识读
作 业 完成练习册课后练习，预习液压回路
板 书 设 计
课 后 记
