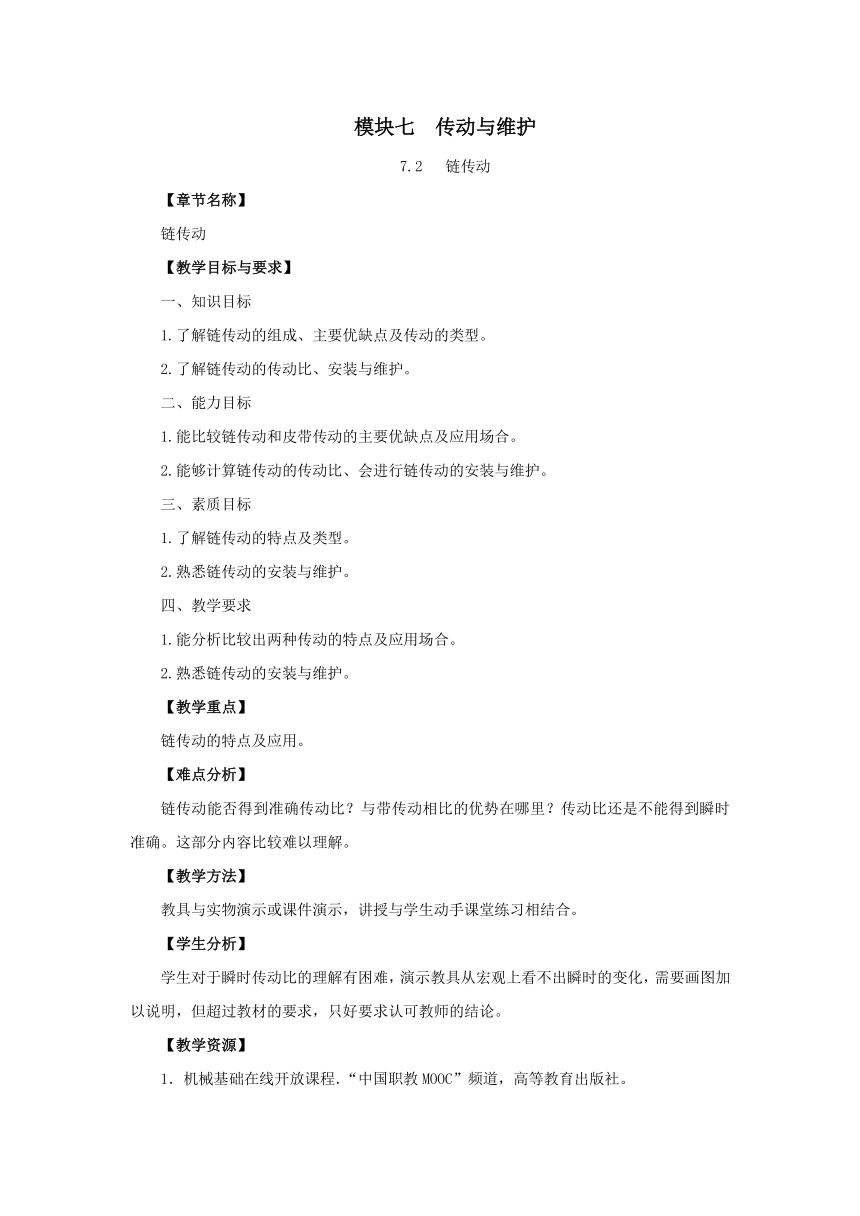

模块七 传动与维护
7.2 链传动
【章节名称】
链传动
【教学目标与要求】
一、知识目标
1.了解链传动的组成、主要优缺点及传动的类型。
2.了解链传动的传动比、安装与维护。
二、能力目标
1.能比较链传动和皮带传动的主要优缺点及应用场合。
2.能够计算链传动的传动比、会进行链传动的安装与维护。
三、素质目标
1.了解链传动的特点及类型。
2.熟悉链传动的安装与维护。
四、教学要求
1.能分析比较出两种传动的特点及应用场合。
2.熟悉链传动的安装与维护。
【教学重点】
链传动的特点及应用。
【难点分析】
链传动能否得到准确传动比？与带传动相比的优势在哪里？传动比还是不能得到瞬时准确。这部分内容比较难以理解。
【教学方法】
教具与实物演示或课件演示，讲授与学生动手课堂练习相结合。
【学生分析】
学生对于瞬时传动比的理解有困难，演示教具从宏观上看不出瞬时的变化，需要画图加以说明，但超过教材的要求，只好要求认可教师的结论。
【教学资源】
1．机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。
2.实物、教具和课件。
【教学安排】
2学时（90分钟）
【教学过程】
一、导入新课
复习带传动的内容，总结出带传动的优缺点。大家平时还能见到的另一种传动――自行车上用的链传动，能否比带传动在传动比方面更准确一些呢？由此引出本次课的新内容。
二、讲授新课
1.链传动
先演示实物或课件，使学生对链传动有感性认识。相比之下，由于有啮合的关系，链条传动是齿的啮合与分开，从宏观上它应当是传动比准确，但实际上只是传动一周时的传动比不变；而在两齿之间的大部分区域，其传动比是微小变化的，所以只能说明是平均传动比准确。总结传动的优点突出能在高温，多尘等恶劣条件下工作，这是带传动所不可比拟的。主要缺点是冲击、噪声。
常用的链传动有套筒滚子链和齿形链，前者应用较广泛。
2.链传动的组成
链传动由主动链轮、从动链轮和链条组成。常用的链传动有套筒滚子链和齿形链，前者应用较广泛。按用途可分成起重链、牵引链和传动链。
套筒滚子链的结构如图7－17所示，由5个零件组成。
3．链传动的特点
主要有平均传动比准确，能在高温、潮湿等条件下工作。但有噪音。
4．链传动的传动比
链传动的传动比等于为主动轮的转速与从动轮的转速之比，也等于从动轮的齿数与主动轮的齿数之比。
5．链传动的安装与维护
见教材图7－20、21、22。
链传动的安装时，链条太松易掉链，会产生振动；太紧影响传动。链条为标准件，其标记为链号及节数，如自行车链条为10号，节距可查标准为15.87毫米。
链传动的性能取决于润滑条件，所以链传动的润滑措施很重要。
三．小结
链传动的优点是可得到准确的平均传动比，可以恶劣的条件下工作。其缺点是有冲击和噪声。
布置作业
活动作业：观察自行车、摩托车上的链传动，自行车跳链、脱链是什么原因？如何避免？自行车链条是如何进行润滑的？
