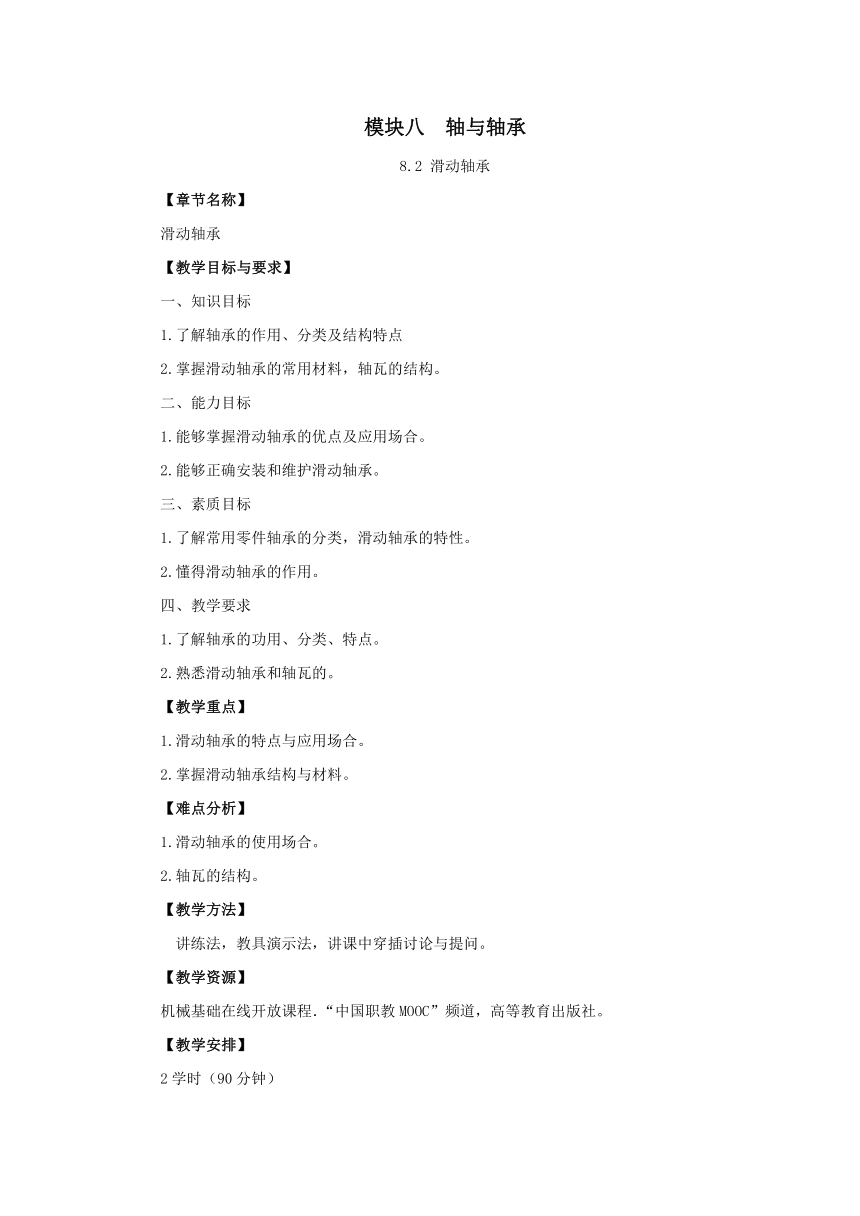

模块八 轴与轴承
8.2 滑动轴承
【章节名称】
滑动轴承
【教学目标与要求】
一、知识目标
1.了解轴承的作用、分类及结构特点
2.掌握滑动轴承的常用材料，轴瓦的结构。
二、能力目标
1.能够掌握滑动轴承的优点及应用场合。
2.能够正确安装和维护滑动轴承。
三、素质目标
1.了解常用零件轴承的分类，滑动轴承的特性。
2.懂得滑动轴承的作用。
四、教学要求
1.了解轴承的功用、分类、特点。
2.熟悉滑动轴承和轴瓦的。
【教学重点】
1.滑动轴承的特点与应用场合。
2.掌握滑动轴承结构与材料。
【难点分析】
1.滑动轴承的使用场合。
2.轴瓦的结构。
【教学方法】
讲练法，教具演示法，讲课中穿插讨论与提问。
【教学资源】
机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。
【教学安排】
2学时（90分钟）
【教学过程】
一、作业讲评（5分钟）
根据轴类零件学生作业完成中存在问题进行讲评，注意强调独立完成，切勿抄袭。重点表扬独立思考完成作业的少部分同学，即使做得不准确或不对，也应给予提倡。
二、导入新课（5分钟）
轴要正常工作，必须将它支承起来，还要保证轴能在支承件上正常转动，这个零件就是轴承。轴与轴承之间的相对转动，从接触面的摩擦状态来分可以分成滚动摩擦和滑动摩擦，因此把轴承分成了滑动轴承和滚动轴承。众所周知，滚动摩擦的摩擦系数比滑动摩擦的摩擦系数小，那为什么滑动轴承在工业上还有一定的用途呢？只要能存在的东西，必定有市场，就会有存在的道理。这也是我们研究学习的地方。
三、新课教学
首先用实物让学生认识滚动轴承和滑动轴承，有感性的认识，结合举出实例。可以从实物结构讲起。
1.滑动轴承的分类、结构和特点
（1）滑动轴承的分类
按受载方向分径向滑动轴承和轴向滑动轴承。按轴系和拆装的需要分整体式和对开式滑动轴承。
（2）滑动轴承的结构
（1）径向式滑动轴承
①整体式滑动轴承
整体式滑动轴承结构简单、价格低廉，但轴的拆装不方便，磨损后轴承的径向间隙无法调整，适用于轻载、低速或间歇工作的场合。
②对开式滑动轴承
对开式滑动轴承结构复杂，可以调整磨损造成的间隙，安装方便，适用于中高速、重载工作的机器。
（2）推力式滑动轴承
推力式滑动轴承由轴承座和止推轴径组成。常用的轴颈结构有空心式和环式，如图8-14。
2.轴瓦的结构
轴瓦要求具有强度、刚度、散热性、润滑性。
（1）整体式轴瓦（轴套）
整体式轴瓦一般在轴套上开有油孔和油沟以便润滑。轴承表面上安装轴瓦以减少摩擦，一般选用青铜。
（2）剖分式轴瓦
在上轴瓦开有油孔和油沟。油孔供油，油沟布油，均应开在非承载区。此处可以设问：为什么下轴瓦上不开油沟槽呢？如果能保证处于液体润滑状态，即轴承的摩擦将处于最佳的状态，从理论上讲，此时轴承不应有磨损，寿命无限长。
3．滑动轴承材料
滑动轴承的材料应满足：耐磨－寿命长；减摩－摩擦系数小；抗胶合－两金属不易粘结；易磨合－两金属容易磨合。
常用作滑动轴承的材料基体选择灰铸铁，它具有价格低、不变形、易铸造的特点。为了达到耐磨、减摩、抗胶合、易磨合，在轴径处安装轴瓦。轴瓦常用青铜、轴承合金（巴氏合金）和粉末冶金。
4.滑动轴承的安装和维护
安装－轴与轴径应转动灵活，间隙合适；轴瓦油路畅通；对开式滑动轴承的上、下轴瓦要比剖分面高0.1mm。要用实物或挂图加以说明，或实践感受一下。滑动轴承的刮研技术要求较高，必要时可结合实际作介绍，但已超纲。
四、小结
1.滑动轴承与滚动轴承的特点与应用场合，在重型设备中，大多采用滑动轴承，如大型发电机组，万吨巨轮，大型轧钢机等，在精密机械中的主轴，如高速磨床的主轴等也采用滑动轴承。它们都要求滑动轴承要处于液体润滑状态，这就要求轴承的安装必须具有相当高的水准。
2.滑动轴承的材料主要是青铜、轴承合金。。
五、布置作业
活动作业：观察并分析为什么家用风扇电机中的轴承，多安装滑动轴承？
