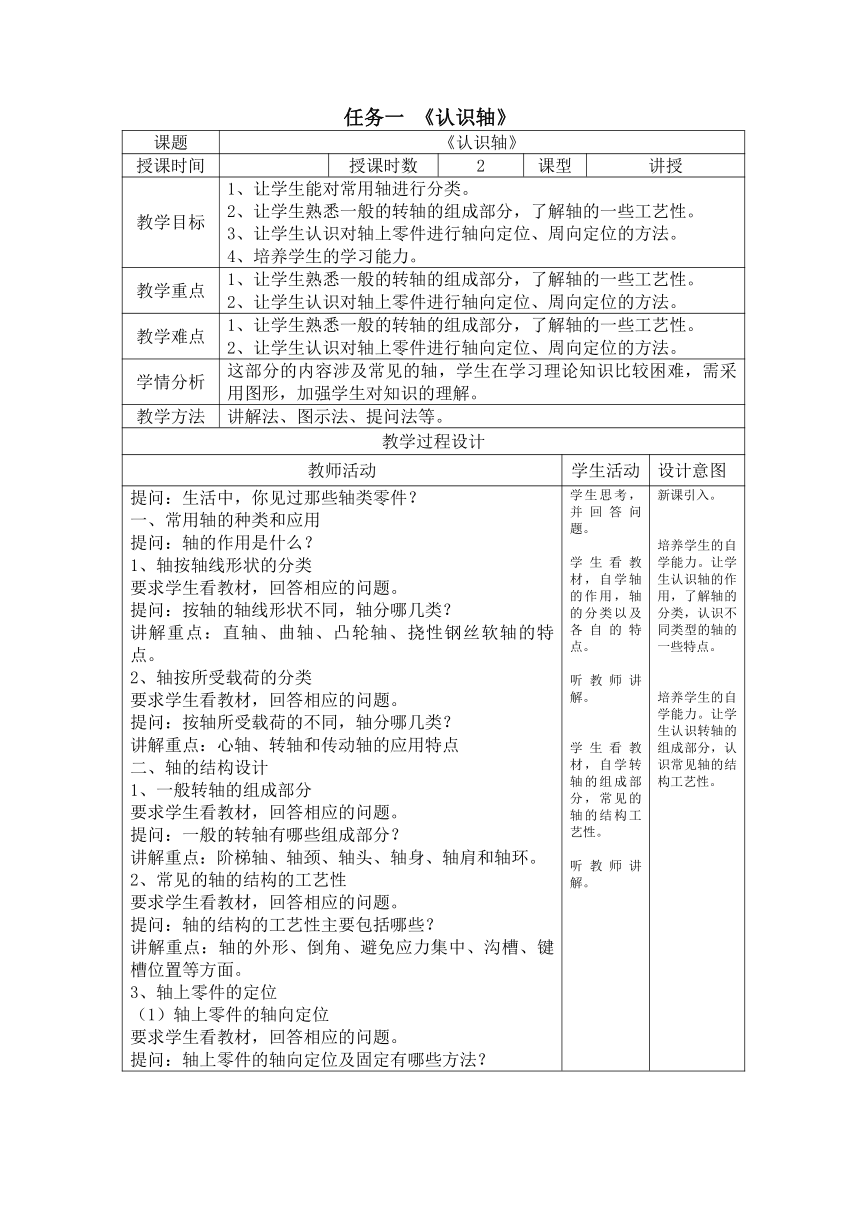

任务一 《认识轴》
课题 《认识轴》
授课时间 授课时数 2 课型 讲授
教学目标 1、让学生能对常用轴进行分类。 2、让学生熟悉一般的转轴的组成部分，了解轴的一些工艺性。 3、让学生认识对轴上零件进行轴向定位、周向定位的方法。 4、培养学生的学习能力。
教学重点 1、让学生熟悉一般的转轴的组成部分，了解轴的一些工艺性。 2、让学生认识对轴上零件进行轴向定位、周向定位的方法。
教学难点 1、让学生熟悉一般的转轴的组成部分，了解轴的一些工艺性。 2、让学生认识对轴上零件进行轴向定位、周向定位的方法。
学情分析 这部分的内容涉及常见的轴，学生在学习理论知识比较困难，需采用图形，加强学生对知识的理解。
教学方法 讲解法、图示法、提问法等。
教学过程设计
教师活动 学生活动 设计意图
提问：生活中，你见过那些轴类零件？ 常用轴的种类和应用 提问：轴的作用是什么？ 轴按轴线形状的分类 要求学生看教材，回答相应的问题。 提问：按轴的轴线形状不同，轴分哪几类？ 讲解重点：直轴、曲轴、凸轮轴、挠性钢丝软轴的特点。 轴按所受载荷的分类 要求学生看教材，回答相应的问题。 提问：按轴所受载荷的不同，轴分哪几类？ 讲解重点：心轴、转轴和传动轴的应用特点 轴的结构设计 1、一般转轴的组成部分 要求学生看教材，回答相应的问题。 提问：一般的转轴有哪些组成部分？ 讲解重点：阶梯轴、轴颈、轴头、轴身、轴肩和轴环。 2、常见的轴的结构的工艺性 要求学生看教材，回答相应的问题。 提问：轴的结构的工艺性主要包括哪些？ 讲解重点：轴的外形、倒角、避免应力集中、沟槽、键槽位置等方面。 3、轴上零件的定位 （1）轴上零件的轴向定位 要求学生看教材，回答相应的问题。 提问：轴上零件的轴向定位及固定有哪些方法？ 学生思考，并回答问题。 学生看教材，自学轴的作用，轴的分类以及各自的特点。 听教师讲解。 学生看教材，自学转轴的组成部分，常见的轴的结构工艺性。 听教师讲解。 新课引入。 培养学生的自学能力。让学生认识轴的作用，了解轴的分类，认识不同类型的轴的一些特点。 培养学生的自学能力。让学生认识转轴的组成部分，认识常见轴的结构工艺性。
讲解重点：轴肩或轴环结构、套筒结构、圆螺母与垫圈结构、弹性挡圈结构、轴端挡圈结构、紧定螺钉结构等。 （2）轴上零件的周向定位 要求学生看教材，回答相应的问题。 提问：轴上零件的周向定位及固定有哪些方法？ 讲解重点：键联接、销联接、过盈配合、成型联接、紧定螺钉等。 三、提高轴的强度的措施 要求学生看教材，回答相应的问题。 提问：提高轴的强度的措施有哪些？ 讲解重点：减小应力集中、提高表面质量、合理布置零件位置等。 学生看教材，自学轴上零件的轴向定位，轴上零件的周向定位。 听教师讲解。 学生看教材，自学提高轴的强度的措施。 听教师讲解。 培养学生的自学能力。让学生掌握轴上零件的轴向定位和周向定位。 培养学生的自学能力。让学生认识提高轴的强度的措施。
小 结 1、常用轴的种类和应用 2、轴的结构设计 3、提高轴的强度的措施
课后作业 完成课后练习，归纳、巩固本次任务学习的内容
教后记
板书设计 任务一 《认识轴》 (
教学目标：
1
、
让学生
能对常用轴进行分类。
2
、
让学生
熟悉一般的转轴的组成部分
，
了解
轴的
一些
工艺性。
3
、
让学生
认识对轴上零件进行轴向定位
、
周向定位的方法
。
4
、培养学生的学习能力。
任务
一
《
认识轴
》
一、常用轴的种类和应用
1
、轴按轴线形状的分类
（
1
）直轴
（
2
）曲轴
（
3
）一些特殊用途的轴
①凸轮轴
②软轴
2
、轴按所受载荷的分类
（
1
）心轴
（
2
）传动轴
（
3
）转轴
二、轴的结构设计
1
、一般转轴的组成部分
2
、常见的轴的结构的工艺性
3
、轴上零件的定位
（
1
）轴上零件的轴向定位
（
2
）轴上零件的周向定位
三、提高轴的强度的措施
1
、改进轴的结构，降低应力集中。
2
、提高轴的表面质量。
3
、改变轴上零件的位置，减小载荷。
)
