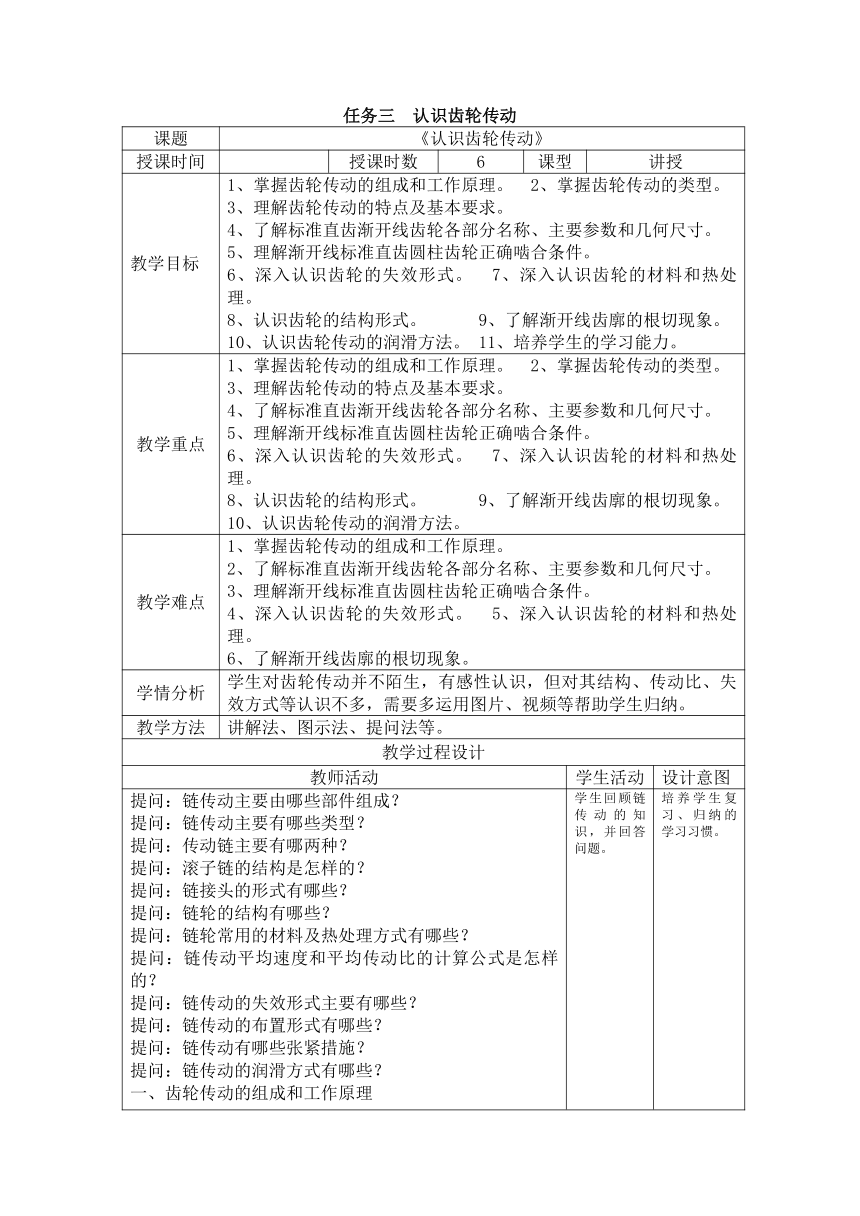

任务三 认识齿轮传动
课题 《认识齿轮传动》
授课时间 授课时数 6 课型 讲授
教学目标 1、掌握齿轮传动的组成和工作原理。 2、掌握齿轮传动的类型。 3、理解齿轮传动的特点及基本要求。 4、了解标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸。 5、理解渐开线标准直齿圆柱齿轮正确啮合条件。 6、深入认识齿轮的失效形式。 7、深入认识齿轮的材料和热处理。 8、认识齿轮的结构形式。 9、了解渐开线齿廓的根切现象。 10、认识齿轮传动的润滑方法。 11、培养学生的学习能力。
教学重点 1、掌握齿轮传动的组成和工作原理。 2、掌握齿轮传动的类型。 3、理解齿轮传动的特点及基本要求。 4、了解标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸。 5、理解渐开线标准直齿圆柱齿轮正确啮合条件。 6、深入认识齿轮的失效形式。 7、深入认识齿轮的材料和热处理。 8、认识齿轮的结构形式。 9、了解渐开线齿廓的根切现象。 10、认识齿轮传动的润滑方法。
教学难点 1、掌握齿轮传动的组成和工作原理。 2、了解标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸。 3、理解渐开线标准直齿圆柱齿轮正确啮合条件。 4、深入认识齿轮的失效形式。 5、深入认识齿轮的材料和热处理。 6、了解渐开线齿廓的根切现象。
学情分析 学生对齿轮传动并不陌生，有感性认识，但对其结构、传动比、失效方式等认识不多，需要多运用图片、视频等帮助学生归纳。
教学方法 讲解法、图示法、提问法等。
教学过程设计
教师活动 学生活动 设计意图
提问：链传动主要由哪些部件组成？ 提问：链传动主要有哪些类型？ 提问：传动链主要有哪两种？ 提问：滚子链的结构是怎样的？ 提问：链接头的形式有哪些？ 提问：链轮的结构有哪些？ 提问：链轮常用的材料及热处理方式有哪些？ 提问：链传动平均速度和平均传动比的计算公式是怎样的？ 提问：链传动的失效形式主要有哪些？ 提问：链传动的布置形式有哪些？ 提问：链传动有哪些张紧措施？ 提问：链传动的润滑方式有哪些？ 一、齿轮传动的组成和工作原理 学生回顾链传动的知识，并回答问题。 培养学生复习、归纳的学习习惯。

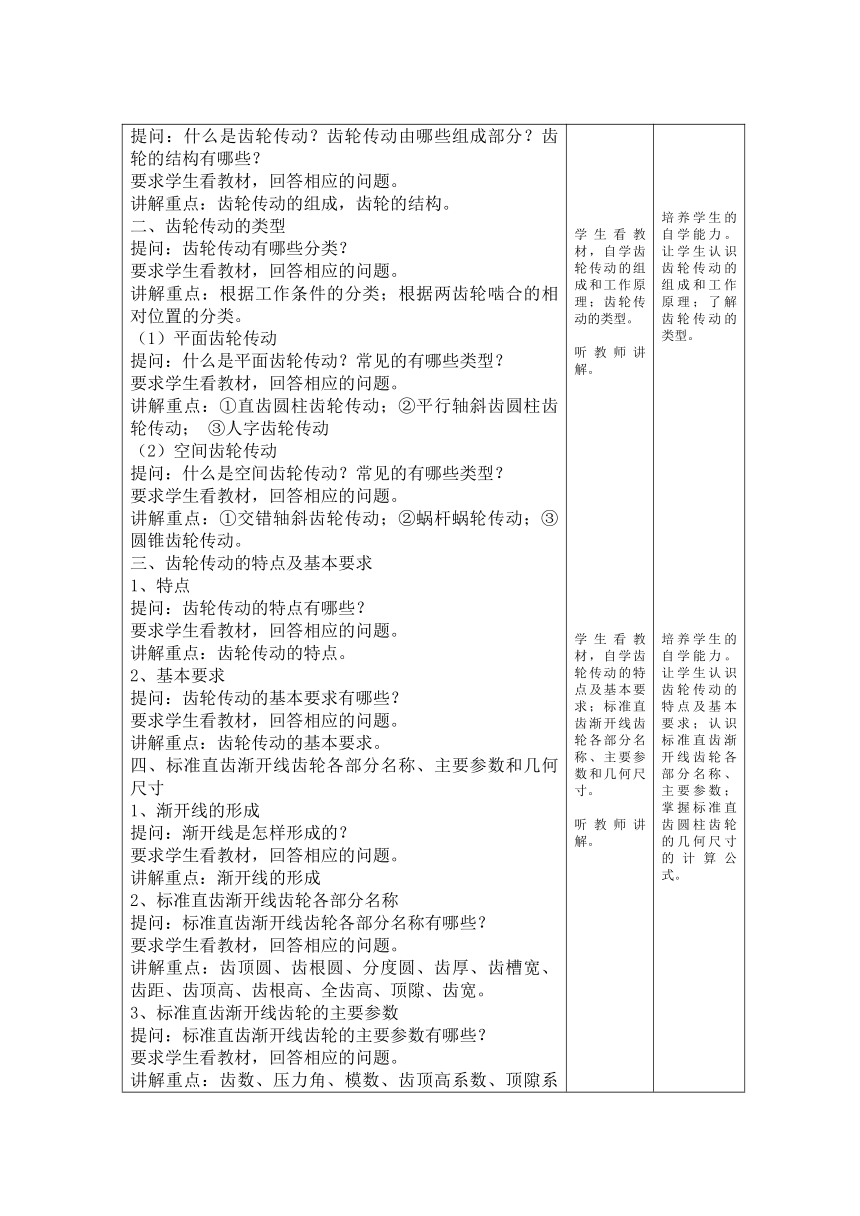

提问：什么是齿轮传动？齿轮传动由哪些组成部分？齿轮的结构有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿轮传动的组成，齿轮的结构。 二、齿轮传动的类型 提问：齿轮传动有哪些分类？ 要求学生看教材，回答相应的问题。 讲解重点：根据工作条件的分类；根据两齿轮啮合的相对位置的分类。 （1）平面齿轮传动 提问：什么是平面齿轮传动？常见的有哪些类型？ 要求学生看教材，回答相应的问题。 讲解重点：①直齿圆柱齿轮传动；②平行轴斜齿圆柱齿轮传动； ③人字齿轮传动 （2）空间齿轮传动 提问：什么是空间齿轮传动？常见的有哪些类型？ 要求学生看教材，回答相应的问题。 讲解重点：①交错轴斜齿轮传动；②蜗杆蜗轮传动；③圆锥齿轮传动。 三、齿轮传动的特点及基本要求 1、特点 提问：齿轮传动的特点有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿轮传动的特点。 2、基本要求 提问：齿轮传动的基本要求有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿轮传动的基本要求。 四、标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸 1、渐开线的形成 提问：渐开线是怎样形成的？ 要求学生看教材，回答相应的问题。 讲解重点：渐开线的形成 2、标准直齿渐开线齿轮各部分名称 提问：标准直齿渐开线齿轮各部分名称有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿顶圆、齿根圆、分度圆、齿厚、齿槽宽、齿距、齿顶高、齿根高、全齿高、顶隙、齿宽。 3、标准直齿渐开线齿轮的主要参数 提问：标准直齿渐开线齿轮的主要参数有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿数、压力角、模数、齿顶高系数、顶隙系数、 学生看教材，自学齿轮传动的组成和工作原理；齿轮传动的类型。 听教师讲解。 学生看教材，自学齿轮传动的特点及基本要求；标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸。 听教师讲解。 培养学生的自学能力。让学生认识齿轮传动的组成和工作原理；了解齿轮传动的类型。 培养学生的自学能力。让学生认识齿轮传动的特点及基本要求；认识标准直齿渐开线齿轮各部分名称、主要参数；掌握标准直齿圆柱齿轮的几何尺寸的计算公式。
标准直齿圆柱齿轮的几何尺寸的计算公式。 提问：标准直齿圆柱齿轮的几何尺寸如何计算？ 要求学生看教材，回答相应的问题。 讲解重点：标准直齿圆柱齿轮各部分尺寸的几何关系。 五、渐开线标准直齿圆柱齿轮正确啮合条件 1、正确啮合条件 提问：一对渐开线齿轮的正确啮合条件有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：齿轮的正确啮合条件。 2、标准中心距 提问：一对渐开线齿轮的标准中心距如何计算？ 要求学生看教材，回答相应的问题。 讲解重点：标准中心距的计算公式。 六、齿轮的失效形式 提问：齿轮的失效形式有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：轮齿折断、齿面接触疲劳磨损（点蚀）、齿面磨损、齿面胶合、齿面塑性变形。 七、齿轮的材料和热处理 提问：对齿轮的要求有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：“齿面硬、齿芯韧”。 1、齿轮的材料 提问：常用的齿轮材料有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：锻钢、铸钢、铸铁、有色金属、非金属材料。 2、齿轮热处理 提问：常用的齿轮热处理方式有哪些？各适用于什么场合？ 要求学生看教材，回答相应的问题。 讲解重点：软齿面齿轮的常用热处理、硬齿面齿轮的常用热处理、各类材料和热处理的特点及适用条件。 八、齿轮的结构形式 提问：齿轮常见的结构形式有哪些？结构上有什么特点？ 要求学生看教材，回答相应的问题。 讲解重点：齿轮轴、实心结构齿轮、腹板式结构齿轮、轮辐式齿轮、组合式的齿轮结构。 九、渐开线齿廓的根切现象 1、齿轮的加工方法 提问：齿轮的加工方法有哪些？ 要求学生看教材，回答相应的问题。 讲解重点：①仿形法 ②范成法 学生看教材，自学渐开线标准直齿圆柱齿轮正确啮合条件；齿轮的失效形式；齿轮的材料和热处理。 听教师讲解。 培养学生的自学能力。让学生掌握渐开线标准直齿圆柱齿轮正确啮合条件；认识齿轮的失效形式；了解齿轮的材料和热处理。 培养学生的自学能力。让学生认识
2、根切现象和最少齿数 提问：什么是根切现象？范成法加工标准齿轮时，最少齿数一般是多少？ 要求学生看教材，回答相应的问题。 讲解重点：根切现象与最少齿数。 十、齿轮传动的润滑 提问：齿轮传动的润滑方式有哪些？各用于什么场合？ 要求学生看教材，回答相应的问题。 讲解重点：定期人工加润滑油或润滑脂，浸油润滑，喷油润滑，用惰轮带油。 学生看教材，自学渐开线齿廓的根切现象；齿轮的加工方法；齿轮传动的润滑。 听教师讲解。 渐开线齿廓的根切现象；了解齿轮的加工方法；认识齿轮传动的润滑。
小 结 1、齿轮传动的组成和工作原理 2、齿轮传动的类型 3、齿轮传动的特点及基本要求 4、标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸 5、渐开线标准直齿圆柱齿轮正确啮合条件 6、齿轮的失效形式 7、齿轮的材料和热处理 8、齿轮的结构形式 9、渐开线齿廓的根切现象 10、齿轮传动的润滑
课后作业 完成课后练习，归纳、巩固本次任务学习的内容
教后记
板书设计 任务三 《齿轮传动》 (
教学目标：
1
、掌握齿轮传动的组成和工作原理。
2
、掌握齿轮传动的类型。
3
、理解齿轮传动的特点及基本要求。
4
、了解标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸。
5
、理解渐开线标准直齿圆柱齿轮正确啮合条件。
6
、深入认识齿轮的失效形式。
7
、深入认识齿轮的材料和热处理。
8
、认识齿轮的结构形式。
9
、了解渐开线齿廓的根切现象。
10
、认识齿轮传动的润滑方法。
11
、培养学生的学习能力。
任务
三
《
齿轮传动
》
齿轮传动的组成和工作原理
（
1
）
组成
（
2
）工作原理
2
、
齿轮传动的类型
（
1
）平面齿轮传动
（
2
）空间齿轮传动
3
、
齿轮传动的特点及基本要求
（
1
）
特点
（
2
）
基本要求
4
、
标准直齿渐开线齿轮各部分名称、主要参数和几何尺寸
（
1
）
渐开线的形成
（
2
）
标准直齿渐开线齿轮各部分名称
（
3
）
标准直齿渐开线齿轮的主要参数
5
、
渐开线标准直齿圆柱齿轮正确啮合条件
（
1
）
正确啮合条件
（
2
）
标准中心距
6
、
齿轮的失效形式
7
、
齿轮的材料和热处理
（
1
）
齿轮的材料
（
2
）
齿轮热处理
8
、
齿轮的结构形式
9
、
渐开线齿廓的根切现象
（
1
）
齿轮的加工方法
（
2
）
根切现象和最少齿数
10
、
齿轮传动的润滑
)
