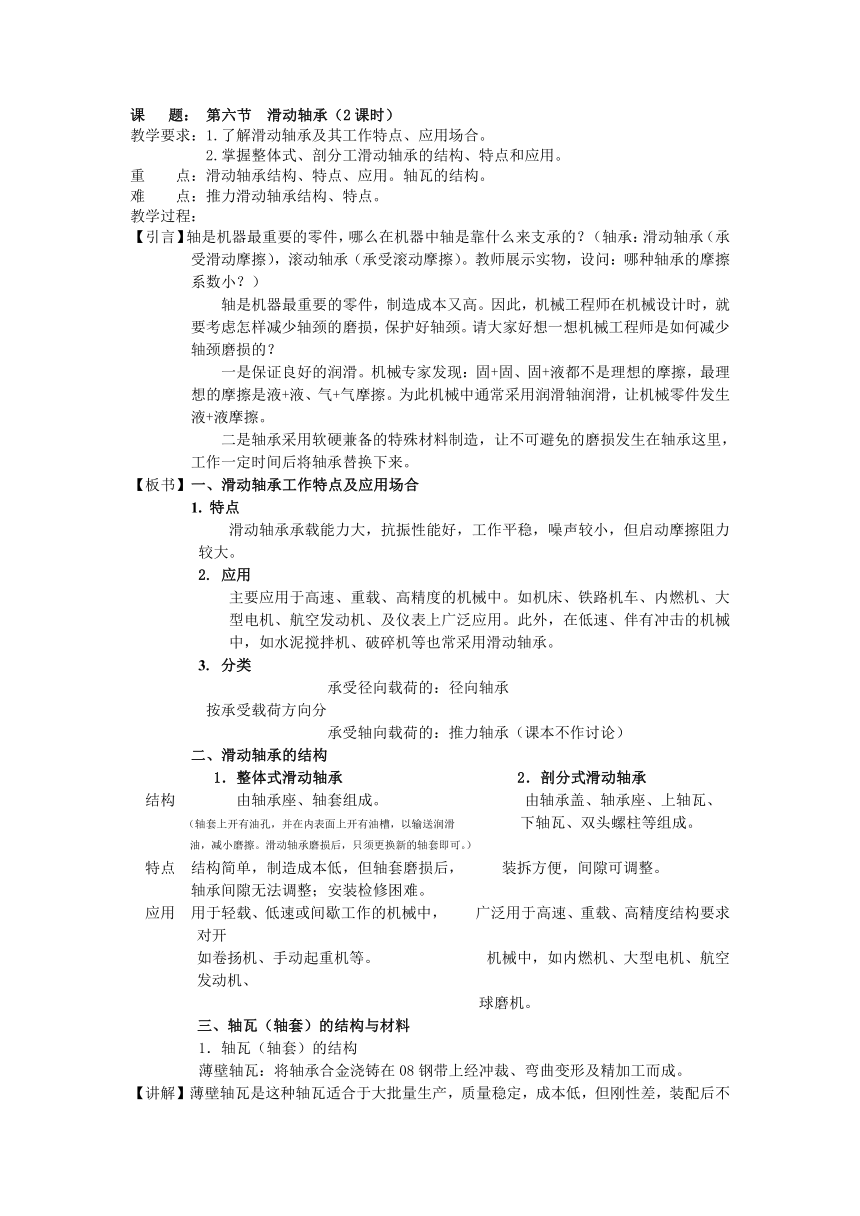

课 题： 第六节 滑动轴承（2课时）
教学要求：1.了解滑动轴承及其工作特点、应用场合。
2.掌握整体式、剖分工滑动轴承的结构、特点和应用。
重 点：滑动轴承结构、特点、应用。轴瓦的结构。
难 点：推力滑动轴承结构、特点。
教学过程：
【引言】轴是机器最重要的零件，哪么在机器中轴是靠什么来支承的？（轴承：滑动轴承（承受滑动摩擦），滚动轴承（承受滚动摩擦）。教师展示实物，设问：哪种轴承的摩擦系数小？）
轴是机器最重要的零件，制造成本又高。因此，机械工程师在机械设计时，就要考虑怎样减少轴颈的磨损，保护好轴颈。请大家好想一想机械工程师是如何减少轴颈磨损的？
一是保证良好的润滑。机械专家发现：固+固、固+液都不是理想的摩擦，最理想的摩擦是液+液、气+气摩擦。为此机械中通常采用润滑轴润滑，让机械零件发生液+液摩擦。
二是轴承采用软硬兼备的特殊材料制造，让不可避免的磨损发生在轴承这里，工作一定时间后将轴承替换下来。
【板书】一、滑动轴承工作特点及应用场合
1. 特点
滑动轴承承载能力大，抗振性能好，工作平稳，噪声较小，但启动摩擦阻力较大。
2. 应用
主要应用于高速、重载、高精度的机械中。如机床、铁路机车、内燃机、大型电机、航空发动机、及仪表上广泛应用。此外，在低速、伴有冲击的机械中，如水泥搅拌机、破碎机等也常采用滑动轴承。
3. 分类
承受径向载荷的：径向轴承
按承受载荷方向分
承受轴向载荷的：推力轴承（课本不作讨论）
二、滑动轴承的结构
1．整体式滑动轴承 2．剖分式滑动轴承
结构 由轴承座、轴套组成。 由轴承盖、轴承座、上轴瓦、
（轴套上开有油孔，并在内表面上开有油槽，以输送润滑 下轴瓦、双头螺柱等组成。
油，减小磨擦。滑动轴承磨损后，只须更换新的轴套即可。）
特点 结构简单，制造成本低，但轴套磨损后， 装拆方便，间隙可调整。
轴承间隙无法调整；安装检修困难。
应用 用于轻载、低速或间歇工作的机械中， 广泛用于高速、重载、高精度结构要求对开
如卷扬机、手动起重机等。 机械中，如内燃机、大型电机、航空发动机、
球磨机。
三、轴瓦（轴套）的结构与材料
1．轴瓦（轴套）的结构
薄壁轴瓦：将轴承合金浇铸在08钢带上经冲裁、弯曲变形及精加工而成。
【讲解】薄壁轴瓦是这种轴瓦适合于大批量生产，质量稳定，成本低，但刚性差，装配后不再修刮内孔，轴瓦受力变形后形状取决于轴承座的形状，所以轴承座也应精加工。
【板书】厚壁轴瓦：由铸造制得。（观察图示）为改善摩擦性能，可在底瓦内表面浇注一层轴承合金（称为轴承衬），厚度为零点几毫米至几毫米。
【讲解】为使轴承衬牢固粘附在底瓦上，可在底瓦内表面预制出燕尾槽。为更好发挥材料的性能 ，还可在这种双金属轴瓦的轴承衬表面镀上一层铟、银等更软的金属。
滑动轴承的润滑：无论是整体式滑动轴承，还是剖分式滑动轴承，为了减轻轴瓦（或轴套）与轴颈表面的摩擦和磨损，必须在滑动轴承内加入润滑剂。由于润滑剂的吸附作用，在轴瓦（或轴套）表面会形成一层厚度约为0.1~0.2 m极薄油膜，使一部分相对表面补油膜隔开，从而减小了滑动摩擦因素。
【板书】油孔、油槽的作用：将润滑油引入分布到轴承的整个工作表面。
2．轴瓦（轴套）的材料
（1）轴承合金 巴氏合金（锡基轴承合金、铅基轴承合金）
铝基轴承合金 汽车、拖拉机、内燃机上广泛使用
（2）铸造青铜 一般用于重载场合。
（3）粉末合金 粉末合金轴承在食品机械、纺织机械、洗衣机等家用电器中有广泛应用。
（4）非金属材料
【小结】滑动轴承
一、滑动轴承工作特点及应用场合
二、滑动轴承的结构
1．径向滑动轴承的结构
三、轴瓦（轴套）的结构与材料
【作业】
书面：习题一、二、三。
