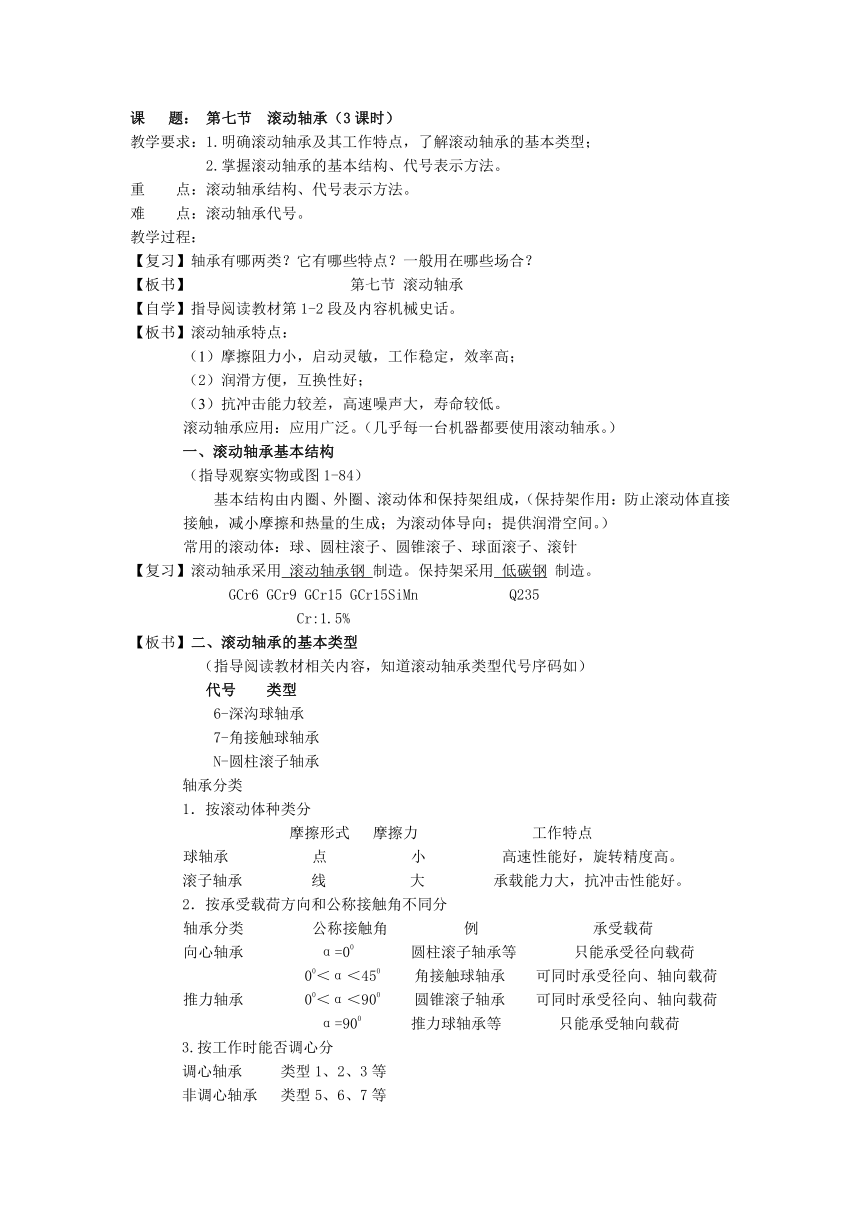

课 题： 第七节 滚动轴承（3课时）
教学要求：1.明确滚动轴承及其工作特点，了解滚动轴承的基本类型；
2.掌握滚动轴承的基本结构、代号表示方法。
重 点：滚动轴承结构、代号表示方法。
难 点：滚动轴承代号。
教学过程：
【复习】轴承有哪两类？它有哪些特点？一般用在哪些场合？
【板书】 第七节 滚动轴承
【自学】指导阅读教材第1-2段及内容机械史话。
【板书】滚动轴承特点：
（1）摩擦阻力小，启动灵敏，工作稳定，效率高；
（2）润滑方便，互换性好；
（3）抗冲击能力较差，高速噪声大，寿命较低。
滚动轴承应用：应用广泛。（几乎每一台机器都要使用滚动轴承。）
一、滚动轴承基本结构
（指导观察实物或图1-84）
基本结构由内圈、外圈、滚动体和保持架组成，（保持架作用：防止滚动体直接接触，减小摩擦和热量的生成；为滚动体导向；提供润滑空间。）
常用的滚动体：球、圆柱滚子、圆锥滚子、球面滚子、滚针
【复习】滚动轴承采用 滚动轴承钢 制造。保持架采用 低碳钢 制造。
GCr6 GCr9 GCr15 GCr15SiMn Q235
Cr:1.5%
【板书】二、滚动轴承的基本类型
（指导阅读教材相关内容，知道滚动轴承类型代号序码如）
代号 类型
6-深沟球轴承
7-角接触球轴承
N-圆柱滚子轴承
轴承分类
1．按滚动体种类分
摩擦形式 摩擦力 工作特点
球轴承 点 小 高速性能好，旋转精度高。
滚子轴承 线 大 承载能力大，抗冲击性能好。
2．按承受载荷方向和公称接触角不同分
轴承分类 公称接触角 例 承受载荷
向心轴承 α=00 圆柱滚子轴承等 只能承受径向载荷
00＜α＜450 角接触球轴承 可同时承受径向、轴向载荷
推力轴承 00＜α＜900 圆锥滚子轴承 可同时承受径向、轴向载荷
α=900 推力球轴承等 只能承受轴向载荷
3.按工作时能否调心分
调心轴承 类型1、2、3等
非调心轴承 类型5、6、7等

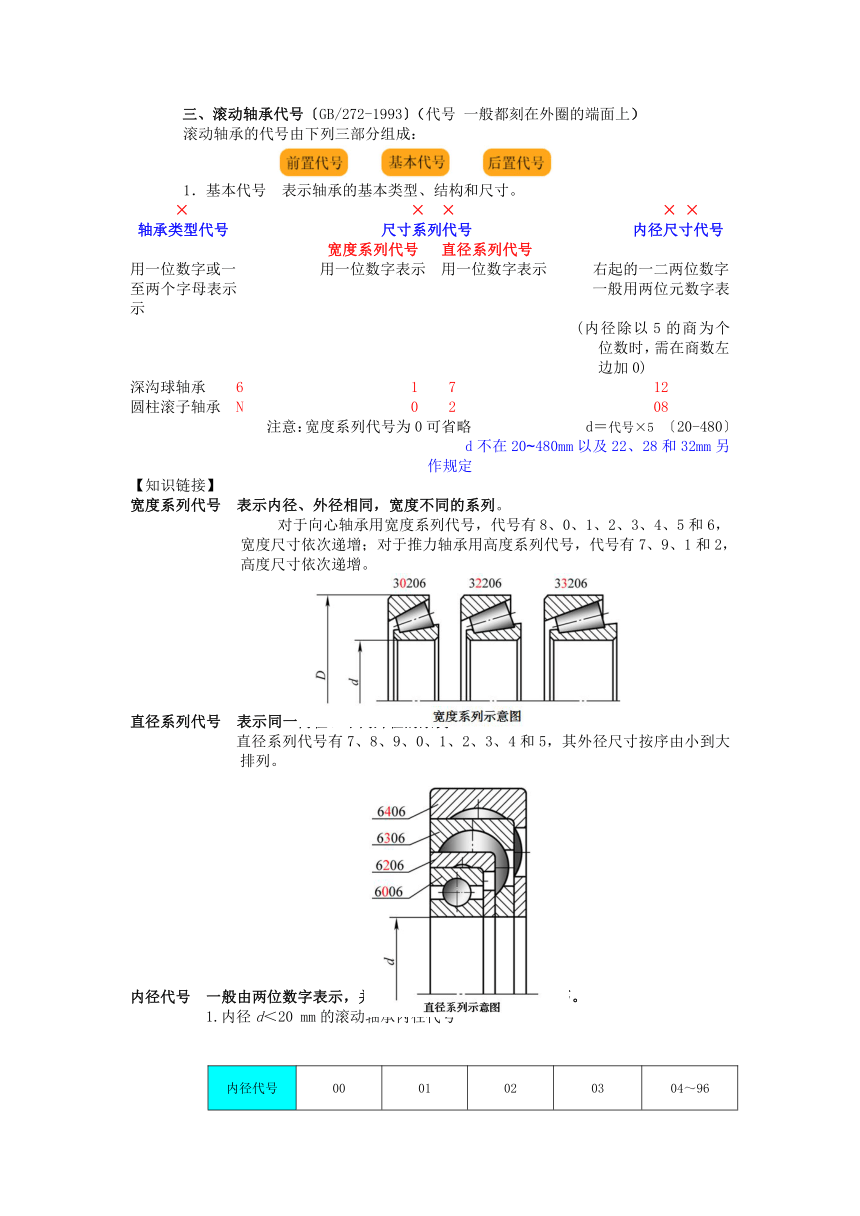

三、滚动轴承代号〔GB/272-1993〕（代号 一般都刻在外圈的端面上）
滚动轴承的代号由下列三部分组成：
1．基本代号 表示轴承的基本类型、结构和尺寸。
× × × × ×
轴承类型代号 尺寸系列代号 内径尺寸代号
宽度系列代号 直径系列代号
用一位数字或一 用一位数字表示 用一位数字表示 右起的一二两位数字
至两个字母表示 一般用两位元数字表示
(内径除以5的商为个位数时，需在商数左边加0)
深沟球轴承 6 1 7 12
圆柱滚子轴承 N 0 2 08
注意：宽度系列代号为0可省略 d＝代号×5 〔20-480〕
d不在20~480mm以及22、28和32mm另作规定
【知识链接】
宽度系列代号 表示内径、外径相同，宽度不同的系列。
对于向心轴承用宽度系列代号，代号有8、0、1、2、3、4、5和6，宽度尺寸依次递增；对于推力轴承用高度系列代号，代号有7、9、1和2，高度尺寸依次递增。
直径系列代号 表示同一内径、不同外径的系例。
直径系列代号有7、8、9、0、1、2、3、4和5，其外径尺寸按序由小到大排列。
内径代号 一般由两位数字表示，并紧接在尺寸系列代号之后标写。
1.内径d＜20 mm的滚动轴承内径代号
内径代号 00 01 02 03 04～96
轴承内径 （mm） 10 12 15 17 代号×5
2. 内径为22、28、32以及≥500 mm的滚动轴承，内径代号直接用内径毫米数表示，但标注时与系列之间要用“/”分开。例如深沟球轴承613/22的内径d=22mm.
例 61712 表示深沟球轴承，宽度系列1、直径系列7，内径60mm。
N208 表示圆柱滚子轴承，宽度系列0、直径系列2，内径40mm。
【交流与讨论】
滚动轴承基本代号一般由数字元或字母表示组合表示，请问：
1．滚动轴承基本代号最多有几位？
2．滚动轴承内径尺寸代号有几位？它在什么位置？
3．某一型号滚动轴承基本代号全部是数字元，共有四位数字，它的哪一代号省略没写？省略的代号数值是什么？
【分组讨论】写出下列轴承基本代号的含义。
72311 N214 83224 51306
【板书】2．前置代号 在基本代号左侧字母。
L——内圈或外圈可分离轴承。 例L32208
R——不带可分离内圈或外圈的轴承；例RN207
K——滚子和保持架元件。 例K81107
3、后置代号 在基本代号右侧的补充代号。（分别表示，包含轴承的内部结构、轴承材料、公差等级、游隙等八组内容。）
内部结构代号：
角接触球轴承的接触角变化：
接触角（α） 400 250 150
代号 B AC C
例7210B 7005C
公差等级代号：
公差等级由低到高（共6级）
公差等级： 0级 、 6级、6X级、 5级、 4级、 2级
代号： /P0 、/P6、 /P6X、 /P5、 /P4 、 /P2
普通级（可省略不写）（6X仅适用于圆锥滚子轴承）
游隙代号
游隙:指轴承内、外圈之间的相对极限移动量。 （游隙按标准分为）
游隙组： 1组、2组、 0组、3组、4组、5组
游隙代号： /C、 /C2、 —、/C3、 /C4、 /C5 游隙数值依次增大。
0组游隙不表示。
当公差等级与游隙代号需要同时表示时，可进行简化。例如/P52表示轴承公差等级P5级，径向游隙2组。
例 LN305/P6X
表示可分离圆柱滚子轴承，宽度系列0，直径系列3，内径25 mm, 公差等级6X级。
例 72211AC
表示角接触球轴承，宽度系列2、直径系列2，内径55mm，接触角为250，公差等级P0级。
例 内径为25 mm的角接触球轴承，宽度系列1，直径系列2，公差等级为4。
轴承代号为 。
71205/P4
【练习】1.代号62345为____________轴承，其宽度系列为_______、直径系列为_______、 该轴承内径为_____m m，公差等级为_______级。
2.内径为25 m m的角接触球轴承，宽度系列0、直径系列2，公差等级为5，该轴承的代号是__________。
【小结】滚动轴承特点
一、滚动轴承的基本结构
由内圈、外圈、滚动体和保持架组成，
常用的滚动体：球、圆柱滚子、圆锥滚子、球面滚子、滚针
二、滚动轴承的基本类型
三、滚动轴承代号
71120 62305 /P2 N311/P5
【作业】
书面：习题一1-6、二1-6
