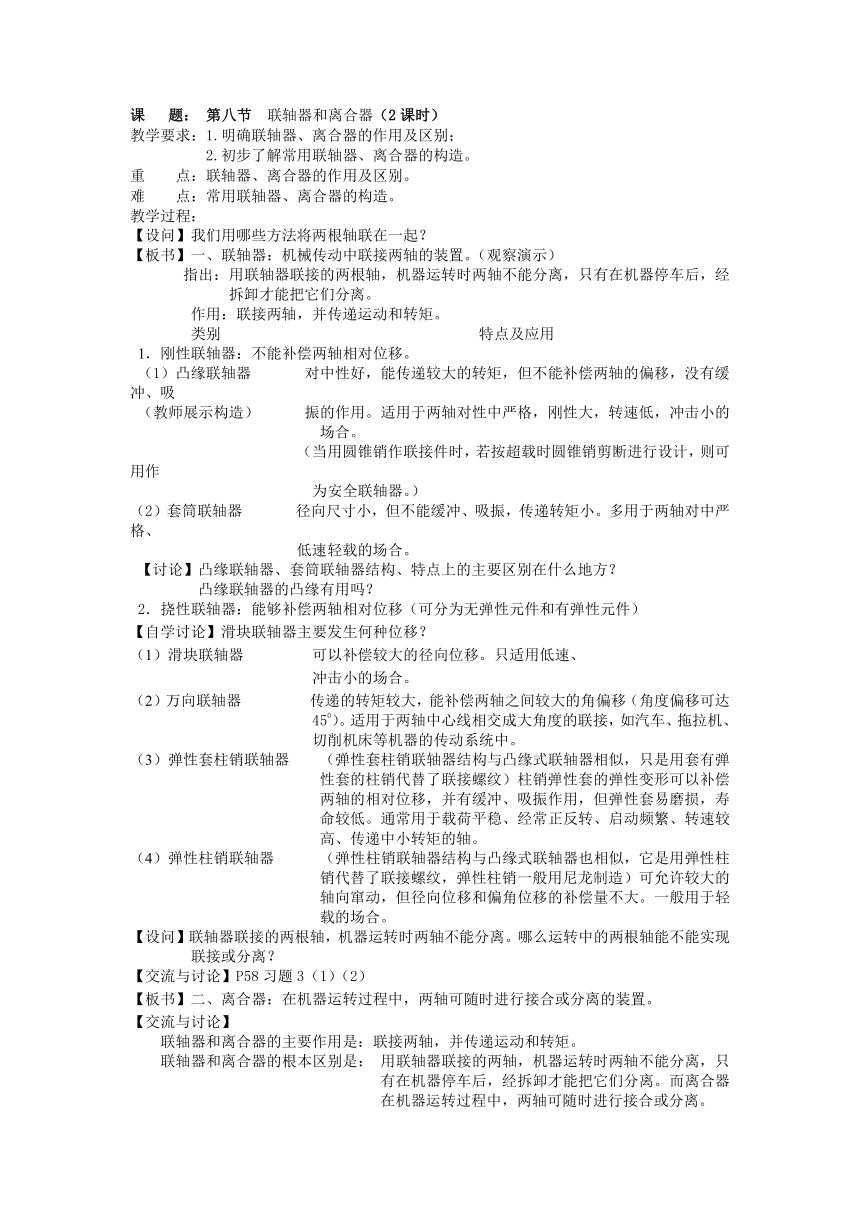

课 题： 第八节 联轴器和离合器（2课时）
教学要求：1.明确联轴器、离合器的作用及区别；
2.初步了解常用联轴器、离合器的构造。
重 点：联轴器、离合器的作用及区别。
难 点：常用联轴器、离合器的构造。
教学过程：
【设问】我们用哪些方法将两根轴联在一起？
【板书】一、联轴器：机械传动中联接两轴的装置。（观察演示）
指出：用联轴器联接的两根轴，机器运转时两轴不能分离，只有在机器停车后，经拆卸才能把它们分离。
作用：联接两轴，并传递运动和转矩。
类别 特点及应用
1．刚性联轴器：不能补偿两轴相对位移。
（1）凸缘联轴器 对中性好，能传递较大的转矩，但不能补偿两轴的偏移，没有缓冲、吸
（教师展示构造） 振的作用。适用于两轴对性中严格，刚性大，转速低，冲击小的场合。
（当用圆锥销作联接件时，若按超载时圆锥销剪断进行设计，则可用作
为安全联轴器。）
（2）套筒联轴器 径向尺寸小，但不能缓冲、吸振，传递转矩小。多用于两轴对中严格、
低速轻载的场合。
【讨论】凸缘联轴器、套筒联轴器结构、特点上的主要区别在什么地方？
凸缘联轴器的凸缘有用吗？
2．挠性联轴器：能够补偿两轴相对位移（可分为无弹性元件和有弹性元件）
【自学讨论】滑块联轴器主要发生何种位移？
（1）滑块联轴器 可以补偿较大的径向位移。只适用低速、
冲击小的场合。
（2）万向联轴器 传递的转矩较大，能补偿两轴之间较大的角偏移（角度偏移可达450）。适用于两轴中心线相交成大角度的联接，如汽车、拖拉机、切削机床等机器的传动系统中。
（3）弹性套柱销联轴器 （弹性套柱销联轴器结构与凸缘式联轴器相似，只是用套有弹性套的柱销代替了联接螺纹）柱销弹性套的弹性变形可以补偿两轴的相对位移，并有缓冲、吸振作用，但弹性套易磨损，寿命较低。通常用于载荷平稳、经常正反转、启动频繁、转速较高、传递中小转矩的轴。
（4）弹性柱销联轴器 （弹性柱销联轴器结构与凸缘式联轴器也相似，它是用弹性柱销代替了联接螺纹，弹性柱销一般用尼龙制造）可允许较大的轴向窜动，但径向位移和偏角位移的补偿量不大。一般用于轻载的场合。
【设问】联轴器联接的两根轴，机器运转时两轴不能分离。哪么运转中的两根轴能不能实现联接或分离？
【交流与讨论】P58习题3（1）（2）
【板书】二、离合器：在机器运转过程中，两轴可随时进行接合或分离的装置。
【交流与讨论】
联轴器和离合器的主要作用是：联接两轴，并传递运动和转矩。
联轴器和离合器的根本区别是： 用联轴器联接的两轴，机器运转时两轴不能分离，只有在机器停车后，经拆卸才能把它们分离。而离合器在机器运转过程中，两轴可随时进行接合或分离。
1. 牙嵌式离合器 结构简单，操作方便，接合或分离迅速平稳。常用于控制机器的运动与停止或改变转向，一般用在低速场合，如机床工作台的左、右进给与停止。
2. 摩擦式离合器 结构简单，接合平稳，冲击和振动小，但因尺寸较大，需要较大轴向力，传递的转矩也较小。该种离合器广泛应用在汽车离合器上。
【小结】一、联轴器
二、离合器
【作业】
书面：习题一、习题二、习题三
【授课小结】本节内容可用3课时上完。第1、2节上完联轴器和习题3。
第三课时讲授离合器。
