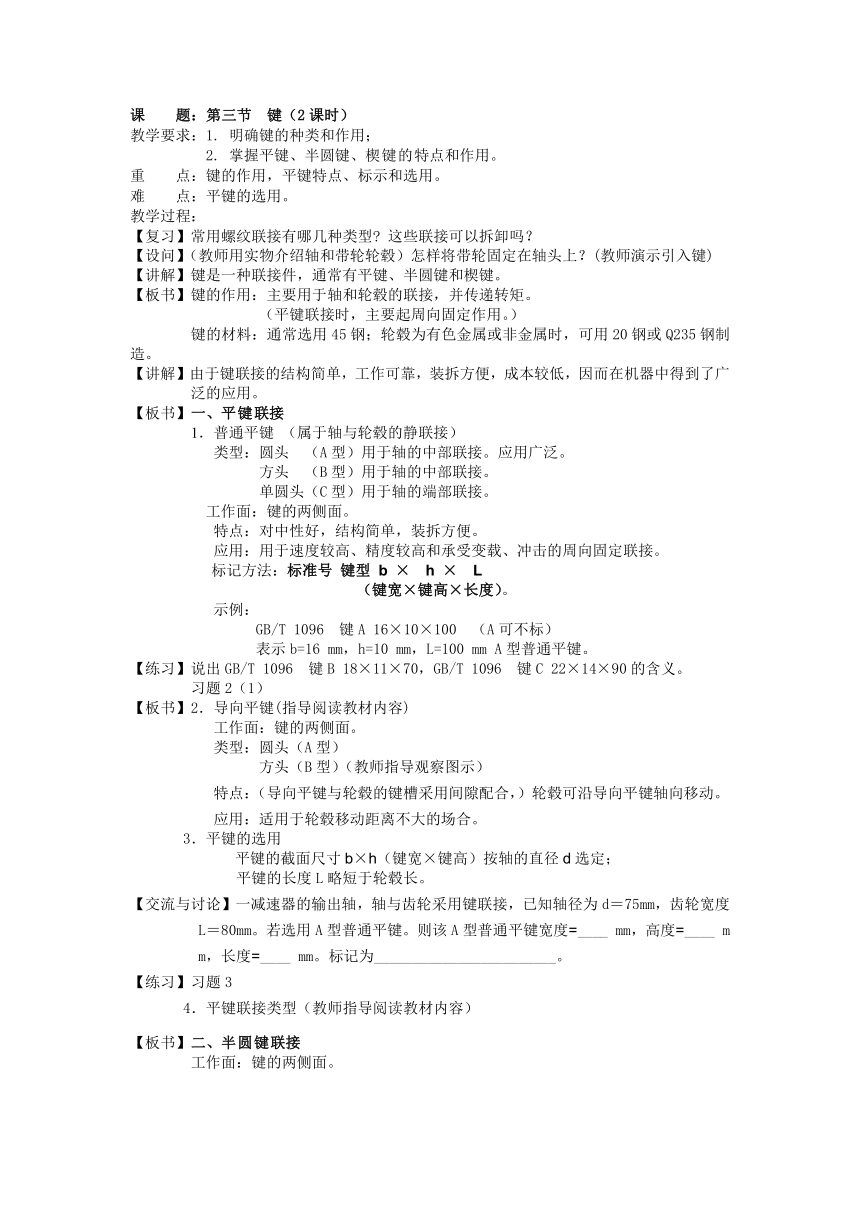

课 题：第三节 键（2课时）
教学要求：1. 明确键的种类和作用；
2. 掌握平键、半圆键、楔键的特点和作用。
重 点：键的作用，平键特点、标示和选用。
难 点：平键的选用。
教学过程：
【复习】常用螺纹联接有哪几种类型 这些联接可以拆卸吗？
【设问】（教师用实物介绍轴和带轮轮毂）怎样将带轮固定在轴头上？(教师演示引入键)
【讲解】键是一种联接件，通常有平键、半圆键和楔键。
【板书】键的作用：主要用于轴和轮毂的联接，并传递转矩。
（平键联接时，主要起周向固定作用。）
键的材料：通常选用45钢；轮毂为有色金属或非金属时，可用20钢或Q235钢制造。
【讲解】由于键联接的结构简单，工作可靠，装拆方便，成本较低，因而在机器中得到了广泛的应用。
【板书】一、平键联接
1．普通平键 （属于轴与轮毂的静联接）
类型：圆头 （A型）用于轴的中部联接。应用广泛。
方头 （B型）用于轴的中部联接。
单圆头（C型）用于轴的端部联接。
工作面：键的两侧面。
特点：对中性好，结构简单，装拆方便。
应用：用于速度较高、精度较高和承受变载、冲击的周向固定联接。
标记方法：标准号 键型 b × h × L
（键宽×键高×长度）。
示例：
GB/T 1096 键A 16×10×100 （A可不标）
表示b=16 mm，h=10 mm，L=100 mm A型普通平键。
【练习】说出GB/T 1096 键B 18×11×70，GB/T 1096 键C 22×14×90的含义。
习题2（1）
【板书】2．导向平键(指导阅读教材内容)
工作面：键的两侧面。
类型：圆头（A型）
方头（B型）（教师指导观察图示）
特点：（导向平键与轮毂的键槽采用间隙配合，）轮毂可沿导向平键轴向移动。
应用：适用于轮毂移动距离不大的场合。
3．平键的选用
平键的截面尺寸b×h（键宽×键高）按轴的直径d选定；
平键的长度L略短于轮毂长。
【交流与讨论】一减速器的输出轴，轴与齿轮采用键联接，已知轴径为d＝75mm，齿轮宽度L＝80mm。若选用A型普通平键。则该A型普通平键宽度=____ mm，高度=____ mm，长度=____ mm。标记为________________________。
【练习】习题3
4．平键联接类型（教师指导阅读教材内容）
【板书】二、半圆键联接
工作面：键的两侧面。
特点：制造容易，装拆方便，键能绕轴槽底圆弧摆动，以适应轮毂的装配。但轴
上键槽较深，对轴的削弱较大。
应用：一般适用于轻载联接，尤其适用锥形轴端部联接。
三、楔键联接 斜度1：100
类型：普通
勾头
工作面：键的上、下面。
特点：使零件实现轴向固定，能承受单方向的轴向力，但对中性差，当受到冲击和变载荷作用时，容易发生松动。
应用：仅适用于精度要求不高，转速较低的场合，如农业机械和建筑机械。
四、花键联接 由等距分布着齿数相同键齿的内、外花键接合而成。
花键种类：矩形花键、渐开线花键。
特点：接触面积大，承载能力强，导向性好，定心精度高，但花键制造困难。
应用：主要用于定心精度高和载荷较大的周向固定联接。
【小结】键的作用
键联接的类型 工作面 联接特点
平键联接 键的两侧面 对中性好，装拆方便。
半圆键联接 键的两侧面 键能绕轴槽底圆弧摆动，以适应轮毂的装配。
楔键联接 键的上、下面 中性差，容易发生松动。
【作业】
书面：习题一
习题二
习题三
