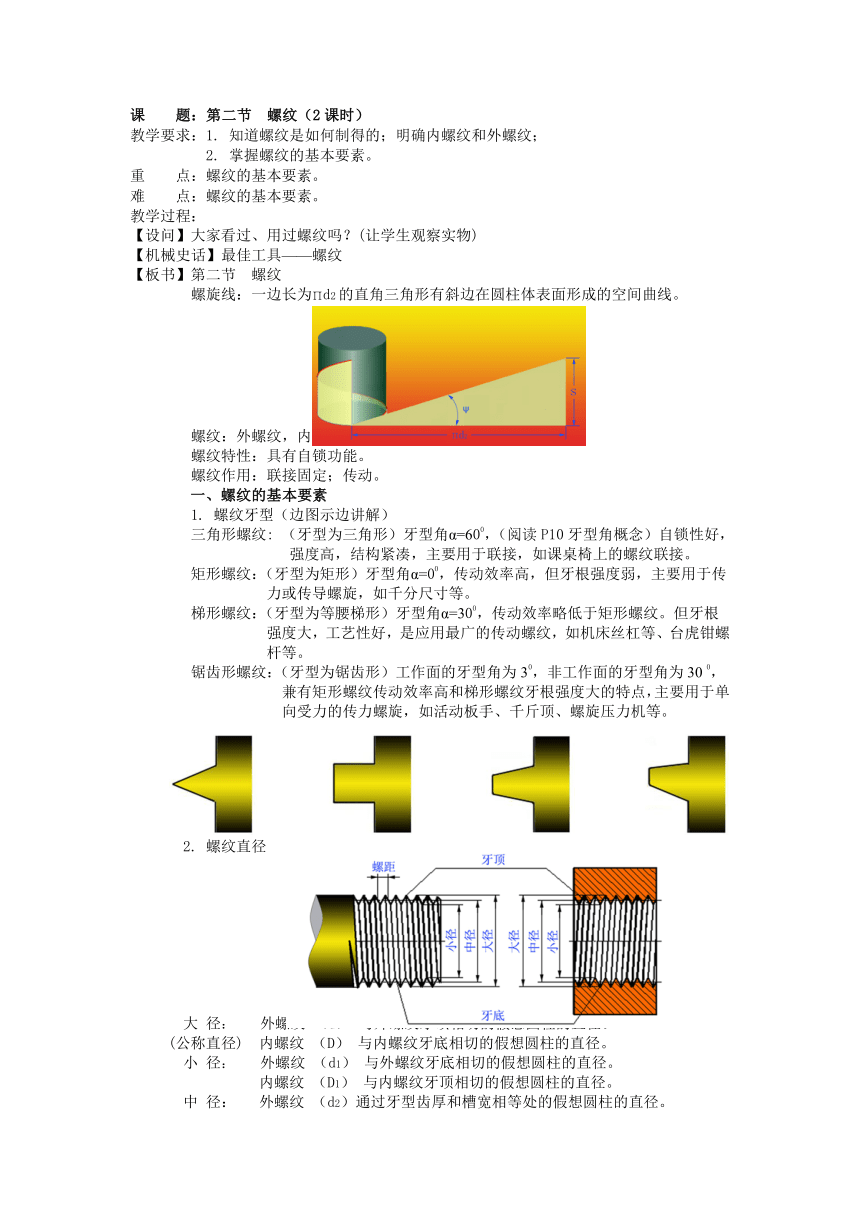

课 题：第二节 螺纹（2课时）
教学要求：1. 知道螺纹是如何制得的；明确内螺纹和外螺纹；
2. 掌握螺纹的基本要素。
重 点：螺纹的基本要素。
难 点：螺纹的基本要素。
教学过程：
【设问】大家看过、用过螺纹吗？(让学生观察实物)
【机械史话】最佳工具——螺纹
【板书】第二节 螺纹
螺旋线：一边长为∏d2的直角三角形有斜边在圆柱体表面形成的空间曲线。
螺纹：外螺纹，内螺纹
螺纹特性：具有自锁功能。
螺纹作用：联接固定；传动。
一、螺纹的基本要素
1. 螺纹牙型（边图示边讲解）
三角形螺纹: （牙型为三角形）牙型角α=600，（阅读P10牙型角概念）自锁性好，强度高，结构紧凑，主要用于联接，如课桌椅上的螺纹联接。
矩形螺纹：（牙型为矩形）牙型角α=00，传动效率高，但牙根强度弱，主要用于传
力或传导螺旋，如千分尺寸等。
梯形螺纹：（牙型为等腰梯形）牙型角α=300，传动效率略低于矩形螺纹。但牙根
强度大，工艺性好，是应用最广的传动螺纹，如机床丝杠等、台虎钳螺
杆等。
锯齿形螺纹：（牙型为锯齿形）工作面的牙型角为30，非工作面的牙型角为30 0，
兼有矩形螺纹传动效率高和梯形螺纹牙根强度大的特点，主要用于单
向受力的传力螺旋，如活动板手、千斤顶、螺旋压力机等。
三角形螺纹 矩形螺纹 梯形螺纹 锯齿形螺纹
2. 螺纹直径
大 径： 外螺纹 （d） 与外螺纹牙顶相切的假想圆柱的直径。
(公称直径) 内螺纹 （D） 与内螺纹牙底相切的假想圆柱的直径。
小 径： 外螺纹 （d1） 与外螺纹牙底相切的假想圆柱的直径。
内螺纹 （D1） 与内螺纹牙顶相切的假想圆柱的直径。
中 径： 外螺纹 （d2）通过牙型齿厚和槽宽相等处的假想圆柱的直径。
内螺纹 （D2）
3.螺距（P）：相邻两牙在中径线对应的轴向距离称为螺距。
4.线数（n）：形成螺纹的螺旋线数目。
单线螺纹：一条螺旋线
多线螺纹：两条以上螺旋线(让学生观察实物)
5.导程（Ph）：同一条螺旋线相邻两牙在中径线对应两点间的轴向距离。
单线螺纹：(导程等于螺距)Ph=P；
双线螺纹:(导程等于2倍螺距)Ph=2P；
多线螺纹:(导程等于螺距乘以线数)Ph=nP。
6.旋向
右旋螺纹（右高右螺纹）：顺时针旋入。常用螺纹。
左旋螺纹（左高左螺纹）：逆时针旋入。如液化气钢瓶、自行车中轴左端螺纹。
【讲解】右旋螺纹为常用螺纹，只有在特殊情况下才选用左旋螺纹，如采用左旋螺纹；或由于旋
转方向需要防止螺纹松动采用左旋螺纹，如两头的轴端螺纹，左端左旋，右端右旋。
【板书】7.螺旋升角（ψ）：在中径圆上，螺旋线切线与端面的夹角。
8.牙型角（α）：螺纹轴向截面内，牙型两侧边的夹角，称为牙型角。α/2为牙
型半角。三角形螺纹（普通螺纹）α=600，梯型螺纹α=300。
标准螺纹
国家标准（GB/T1479.1-1993对螺纹的牙型、公称直径和螺距都作了）规定，
标准螺纹：牙型、公称直径和螺距都符合国标的螺纹。
特殊螺纹：直径或螺距不符合标准的螺纹。
非标准螺纹：牙型不符合标准的螺纹。
外螺纹和内螺纹成对使用，但只有上述要素完全相同时，才能旋合在一起。
二、联接螺纹
1.普通螺纹（三角形螺纹，公称直径D或d，单位：毫米）
粗牙普通螺纹：螺距最大，应用广泛；
细牙普通螺纹：〔与（相同大径的）粗牙普通螺纹相比，它的〕螺距小，沟槽浅，升角小，自锁性能好，适用于强度要求较高的薄壁构件及微调装置的调节螺纹，或受变载、冲击及振动的联接。（但由于细牙螺纹每圈接触面小，磨损快，）易发生滑牙现象，只适用于不常装拆的地方。
普通螺纹的标记方法：
公称直径=24mm, 螺距=3mm的粗牙普通螺纹标记为：M24；
公称直径=24mm, 螺距=1.5mm的细牙普通螺纹标记为：M24×1.5。
2.管螺纹（牙型角α=550，管子内径为公称直径，单位：（英制）英寸，1英寸=25.4mm）。
圆柱管螺纹：本身不具有密封性能。要求密封时，连接处需要填充密封物（生料带、麻丝、橡胶圈等）。广泛用于水、煤气管道的联接。
圆锥管螺纹：锥度1：16的管螺。本身具有密封性能，联接时不用填料，适用
于高温、高压密封要求高的管道联接。
【小结】螺纹
一、螺纹的基本要素
联接螺纹
（1）普通螺纹
（2）管螺纹
【作业】书面：习题一1-5 习题二1-7
