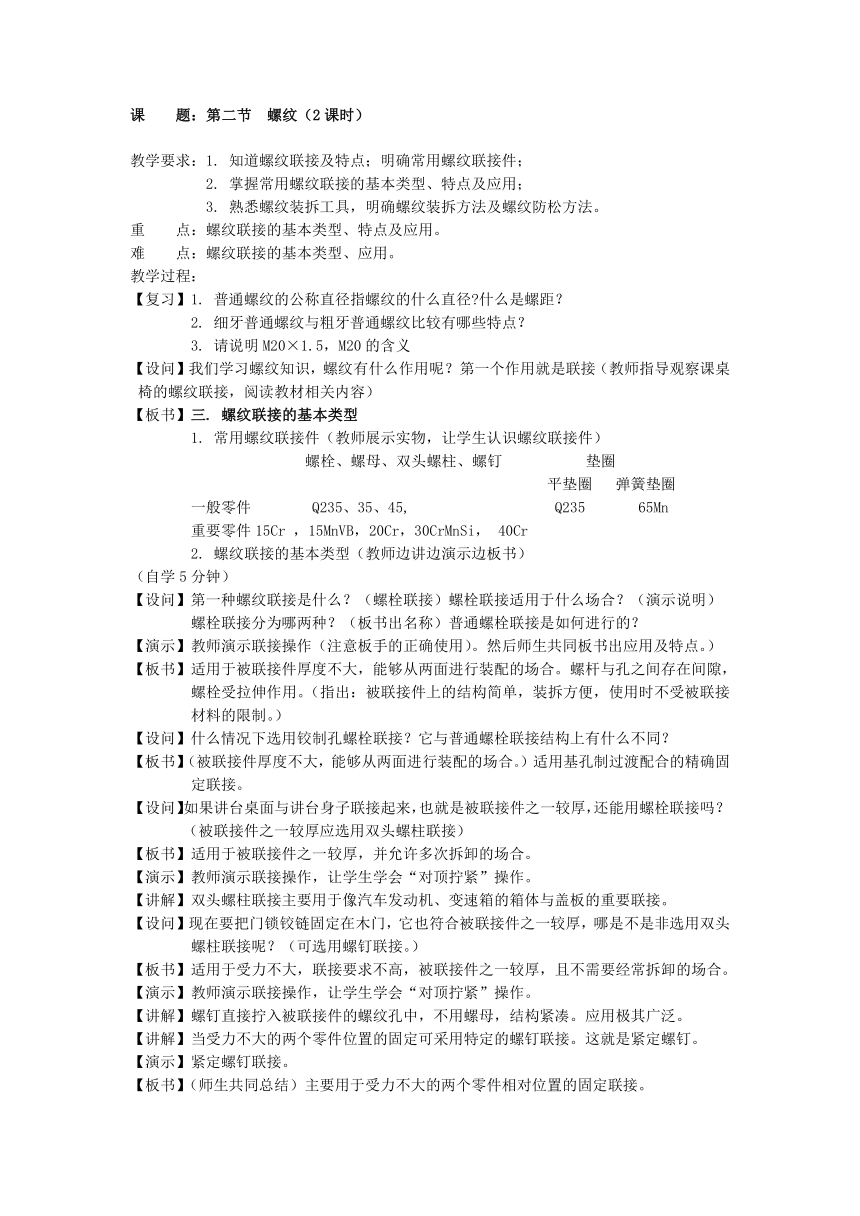

课 题：第二节 螺纹（2课时）
教学要求：1. 知道螺纹联接及特点；明确常用螺纹联接件；
2. 掌握常用螺纹联接的基本类型、特点及应用；
3. 熟悉螺纹装拆工具，明确螺纹装拆方法及螺纹防松方法。
重 点：螺纹联接的基本类型、特点及应用。
难 点：螺纹联接的基本类型、应用。
教学过程：
【复习】1. 普通螺纹的公称直径指螺纹的什么直径 什么是螺距？
2. 细牙普通螺纹与粗牙普通螺纹比较有哪些特点？
3. 请说明M20×1.5，M20的含义
【设问】我们学习螺纹知识，螺纹有什么作用呢？第一个作用就是联接（教师指导观察课桌椅的螺纹联接，阅读教材相关内容）
【板书】三. 螺纹联接的基本类型
1. 常用螺纹联接件（教师展示实物，让学生认识螺纹联接件）
螺栓、螺母、双头螺柱、螺钉 垫圈
平垫圈 弹簧垫圈
一般零件 Q235、35、45, Q235 65Mn
重要零件15Cr ，15MnVB，20Cr，30CrMnSi， 40Cr
2. 螺纹联接的基本类型（教师边讲边演示边板书）
（自学5分钟）
【设问】第一种螺纹联接是什么？（螺栓联接）螺栓联接适用于什么场合？（演示说明）
螺栓联接分为哪两种？（板书出名称）普通螺栓联接是如何进行的？
【演示】教师演示联接操作（注意板手的正确使用）。然后师生共同板书出应用及特点。）
【板书】适用于被联接件厚度不大，能够从两面进行装配的场合。螺杆与孔之间存在间隙，螺栓受拉伸作用。（指出：被联接件上的结构简单，装拆方便，使用时不受被联接材料的限制。）
【设问】什么情况下选用铰制孔螺栓联接？它与普通螺栓联接结构上有什么不同？
【板书】（被联接件厚度不大，能够从两面进行装配的场合。）适用基孔制过渡配合的精确固定联接。
【设问】如果讲台桌面与讲台身子联接起来，也就是被联接件之一较厚，还能用螺栓联接吗？（被联接件之一较厚应选用双头螺柱联接）
【板书】适用于被联接件之一较厚，并允许多次拆卸的场合。
【演示】教师演示联接操作，让学生学会“对顶拧紧”操作。
【讲解】双头螺柱联接主要用于像汽车发动机、变速箱的箱体与盖板的重要联接。
【设问】现在要把门锁铰链固定在木门，它也符合被联接件之一较厚，哪是不是非选用双头螺柱联接呢？（可选用螺钉联接。）
【板书】适用于受力不大，联接要求不高，被联接件之一较厚，且不需要经常拆卸的场合。
【演示】教师演示联接操作，让学生学会“对顶拧紧”操作。
【讲解】螺钉直接拧入被联接件的螺纹孔中，不用螺母，结构紧凑。应用极其广泛。
【讲解】当受力不大的两个零件位置的固定可采用特定的螺钉联接。这就是紧定螺钉。
【演示】紧定螺钉联接。
【板书】（师生共同总结）主要用于受力不大的两个零件相对位置的固定联接。
（板书内容）
类型 结构 特点和应用
螺栓联接 普通螺栓联接 适用于被联接件厚度不大，能够从两面进行装配的场合。螺杆与孔之间存在间隙，螺栓受拉伸作用。 （被联接件上的结构简单，装拆方便，使用时不受被联接材料的限制。）
铰制孔螺栓联接 适用基孔制过渡配合的精确固定联接。孔与螺杆之间不存在间隙，螺栓主要承受横向载荷。
双头螺柱联接 适用于被联接件之一较厚，并允许多次拆卸的场合。
螺钉联接 适用于受力不大，联接要求不高，被联接件之一较厚，且不需要经常拆卸的场合。
紧定螺钉联接 主要用于受力不大的两个零件相对位置的固定联接。
【小结】三. 螺纹联接的基本类型
螺栓联接
双头螺柱联接
螺钉联接
紧定螺钉联接
【课堂练习】螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接
【拓展视野】特殊螺纹联接 地脚螺栓联接 吊环螺钉联接 T形槽螺栓联接
【交流与讨论】一、学生课桌桌面固定铰链时采用的螺纹联接是_____________联接；
高层建筑的起重机塔吊每节塔架之间的螺纹联接是_____________联接；
汽车发动机箱体与盖板采用的螺纹联接是_____________联接。
二、在旗杆顶端要将定活轮固定在下图结构内，若采用螺纹联接固定，请问应选
用何种联接？
【板书】四、螺纹联接的装拆与防松
1. 螺纹联接的装拆工具
（让学生观察、使用装拆工具）
2. 螺纹联接的装拆
(1)螺纹联接装配
①被联接零件的结合面应保持清洁、平整，螺纹孔内的脏物用压缩空气吹净；
②选择合适的安装工具，控制拧紧力矩的大小；
③装配成组螺纹联接件时，必须对称进行（如图1-26），且分2~3次拧紧。装配成组螺栓时，应保证被联接件受力均匀。
a b c
(2)螺纹联接拆卸
①选择正确的拆卸工具；
②按与旋入相反的方向拆卸；
③拆卸成组螺纹联接件，按对称的原则，先将各螺母拧松1~2圈，然后逐一拆卸；
④不同规格的螺纹联接件分组存放。
3. 螺纹联接的防松
(1) 摩擦防松 利用增加螺纹之间的正压力和摩擦力达到防松目的。
弹簧垫圈防松
双螺母防松：利用主、副螺母的对顶作用
（2）机械防松
槽形螺母接合开口销、止动垫片、圆螺母与带翅垫片、串金属丝
（3）永久防松
采用焊接、胶接、端铆或冲点等不可拆的防松方法。
【活动与探究】断头螺栓的拆卸、锈死螺栓或螺母的拆卸
四、螺纹联接的装拆与防松
【作业】
书面：习题一1-5
习题二1-7
