课 题：第四节 液压控制元件（2课时）
教学要求：1.掌握直动式、先导式溢流阀的作用、结构、原理、特点和图形符号。
2.掌握减压阀的作用、结构、原理、特点和图形符号。
3.减压阀与溢流阀主要区别。
教学重点：溢流阀的结构、原理、特点和图形符号，减压阀的结构、原理、特点和图形符号。
教学难点：先导式溢流阀的结构、原理和特点；减压阀减压、稳压和调压原理；减压阀与溢流阀主要区别。
教学过程：
【复习】1. 下图为液控单向阀的图形符号，当液控口K接通压力油时( )。
图5-37
Ａ．油液流动方向是：仅从进油口A进油，从出油口B出油
Ｂ．油液流动方向是：可以从进油口A出油，从出油口B进油
Ｃ．进油口A与出油口B之间是不通的
Ｄ．进油口A与出油口B互通，油液流动方向不确定
2. 说出下列换向阀的位数和通数
【板书】液压控制元件──方向阀、压力阀和流量阀
二.压力阀──控制液压系统中油液压力的一种控制元件。
【设问】如图一，液压系统工作压力规定为2.0 MPa，单向定量泵为外啮合齿轮泵，它的供油量不均匀，万一供给的压力超过2.0 Mpa，该怎么办？（并联一个溢流阀。）
→
【板书】1.溢流阀
【讲解】 溢流阀通常接在液压泵出口处的油路上，使进入液压缸多余的油液经溢流阀流回油箱。
【板书】作用：①起溢流和稳压作用；②起限压保护作用。（防止液压系统超载）
（1）直动式溢流阀
结构：由阀体（包括进油口P和回油口T接油箱）、锥形阀芯、弹簧和调压螺钉组成。
工作原理：通过调整弹簧作用力控制进口油液压力，从而保证进油口压力稳定。
图形符号:

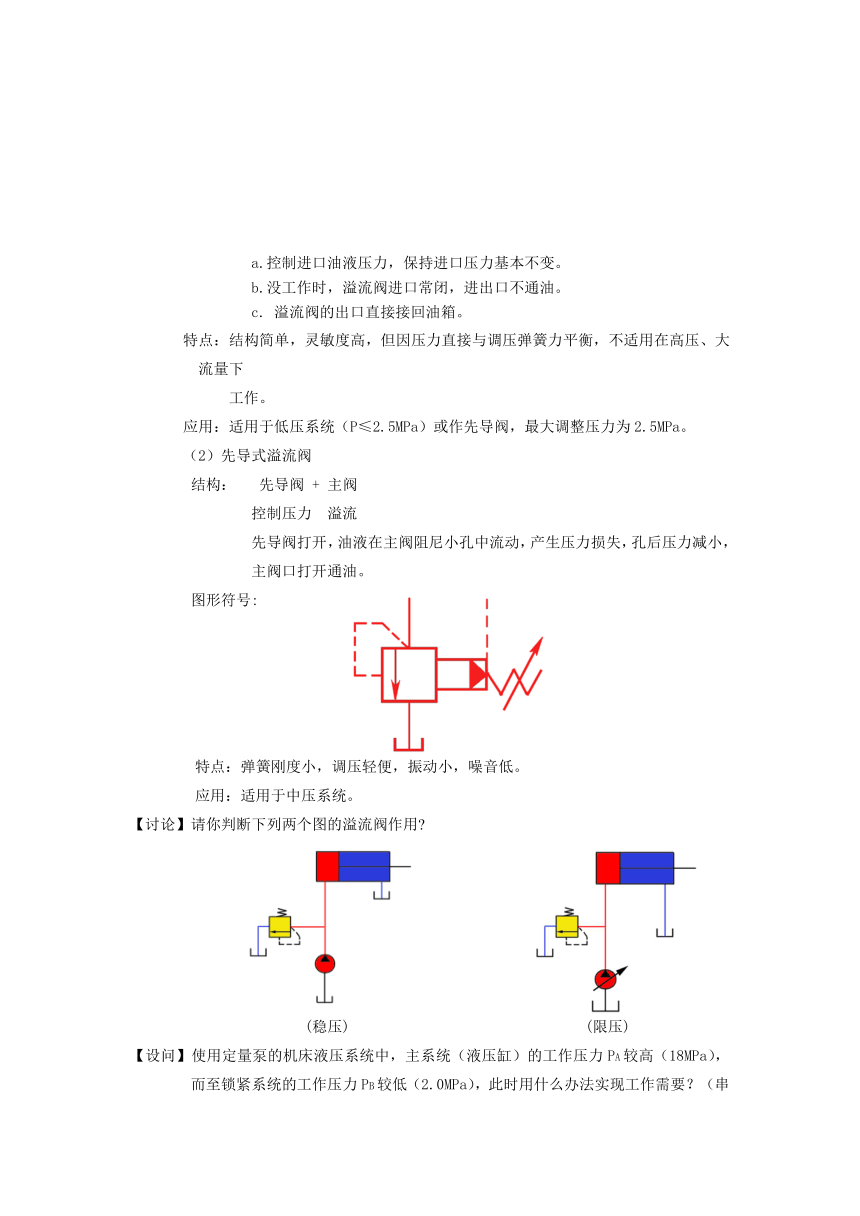

a.控制进口油液压力，保持进口压力基本不变。
b.没工作时，溢流阀进口常闭，进出口不通油。
c. 溢流阀的出口直接接回油箱。
特点：结构简单，灵敏度高，但因压力直接与调压弹簧力平衡，不适用在高压、大流量下
工作。
应用：适用于低压系统（P≤2.5MPa）或作先导阀，最大调整压力为2.5MPa。
（2）先导式溢流阀
结构： 先导阀 + 主阀
控制压力 溢流
先导阀打开，油液在主阀阻尼小孔中流动，产生压力损失，孔后压力减小， 主阀口打开通油。
图形符号:
特点：弹簧刚度小，调压轻便，振动小，噪音低。
应用：适用于中压系统。
【讨论】请你判断下列两个图的溢流阀作用
(稳压) (限压)
【设问】使用定量泵的机床液压系统中，主系统（液压缸）的工作压力PA较高（18MPa），而至锁紧系统的工作压力PB较低（2.0MPa），此时用什么办法实现工作需要？（串联一个减压阀）
→
【板书】2.减压阀
作用：降低液压系统某一支路油液压力，使一个系统有两个或多个不同压力。
【设问】管道里的压力油如何实现降压？（依靠油液通过缝隙降压，缝隙越小，压力损失越大，减压作用就越大。）
结构：例先导减压阀
先导阀 + 主阀
调压 减压
a.减压阀控制出口油液压力，保证出口压力为定值。
b.非工作状态，减压阀的阀口常开，进出油口相通。
c.减压阀出口压力油继续提供给执行元件，压力不等于零，泄油需单独引回油箱。
工作原理：通过调整弹簧作用力控制出口油液压力，从而保证出油口压力稳定。
图形符号:（一般画法、先导式特殊画法。）
（图示在四个方面与溢流阀不同。）
【交流与讨论】普通减压阀与直动式溢流阀有哪四个不同点？
（①进出油口相通；②溢流符号在下方；③出油口通油路；④泄油单独引回油箱。）
【知识链接】减压阀与溢流阀的主要区别
溢流阀 减压阀
联接方式 并联。 串联。
工作原理 通过调整弹簧作用力控制进口油液压力，从而保证进油口压力稳定。 通过调整弹簧作用力控制出口油液压力，从而保证出油口压力稳定。
出 油 口 联接情况 出油口与油箱相联。 出油口与减压回路相联。
进 油 口 原始状态 常闭。 常开。
【小结】学习内容
液压控制元件
二.压力阀
（1）溢流阀
作用：①起溢流和稳压作用；②起限压保护作用。
种类： 直动式 先导式溢流阀
符号
（2）减压阀
作用：降低液压系统某一支路油液压力，使向一系统有两个或多个不同压力。
种类： 直动式 先导式溢流阀
符号
作业
习题一5-6，习题二5-8，习题三3-5，习题四。
