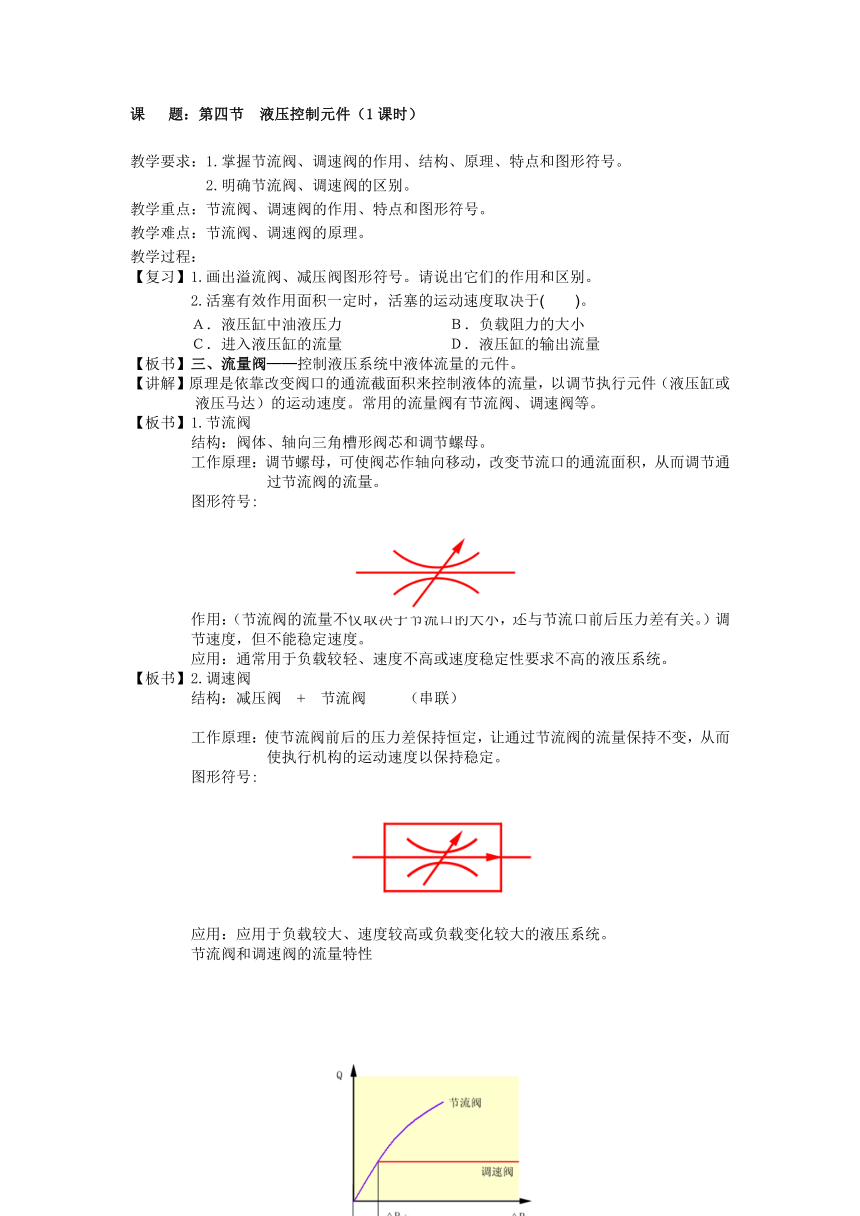

课 题：第四节 液压控制元件（1课时）
教学要求：1.掌握节流阀、调速阀的作用、结构、原理、特点和图形符号。
2.明确节流阀、调速阀的区别。
教学重点：节流阀、调速阀的作用、特点和图形符号。
教学难点：节流阀、调速阀的原理。
教学过程：
【复习】1.画出溢流阀、减压阀图形符号。请说出它们的作用和区别。
2.活塞有效作用面积一定时，活塞的运动速度取决于( )。
Ａ．液压缸中油液压力 Ｂ．负载阻力的大小
Ｃ．进入液压缸的流量 Ｄ．液压缸的输出流量
【板书】三、流量阀──控制液压系统中液体流量的元件。
【讲解】原理是依靠改变阀口的通流截面积来控制液体的流量，以调节执行元件（液压缸或液压马达）的运动速度。常用的流量阀有节流阀、调速阀等。
【板书】1.节流阀
结构：阀体、轴向三角槽形阀芯和调节螺母。
工作原理：调节螺母，可使阀芯作轴向移动，改变节流口的通流面积，从而调节通过节流阀的流量。
图形符号:
作用：（节流阀的流量不仅取决于节流口的大小，还与节流口前后压力差有关。）调节速度，但不能稳定速度。
应用：通常用于负载较轻、速度不高或速度稳定性要求不高的液压系统。
【板书】2.调速阀
结构：减压阀 + 节流阀 （串联）
工作原理：使节流阀前后的压力差保持恒定，让通过节流阀的流量保持不变，从而使执行机构的运动速度以保持稳定。
图形符号:
应用：应用于负载较大、速度较高或负载变化较大的液压系统。
节流阀和调速阀的流量特性
【小结】学习内容
液压控制元件
三.流量阀
（1）节流阀（2）调速阀
学习重点
溢流阀的结构、原理、特点和图形符号，减压阀的结构、原理、特点和图形符号。
习题一7，习题二8-10，习题五，习题六。
