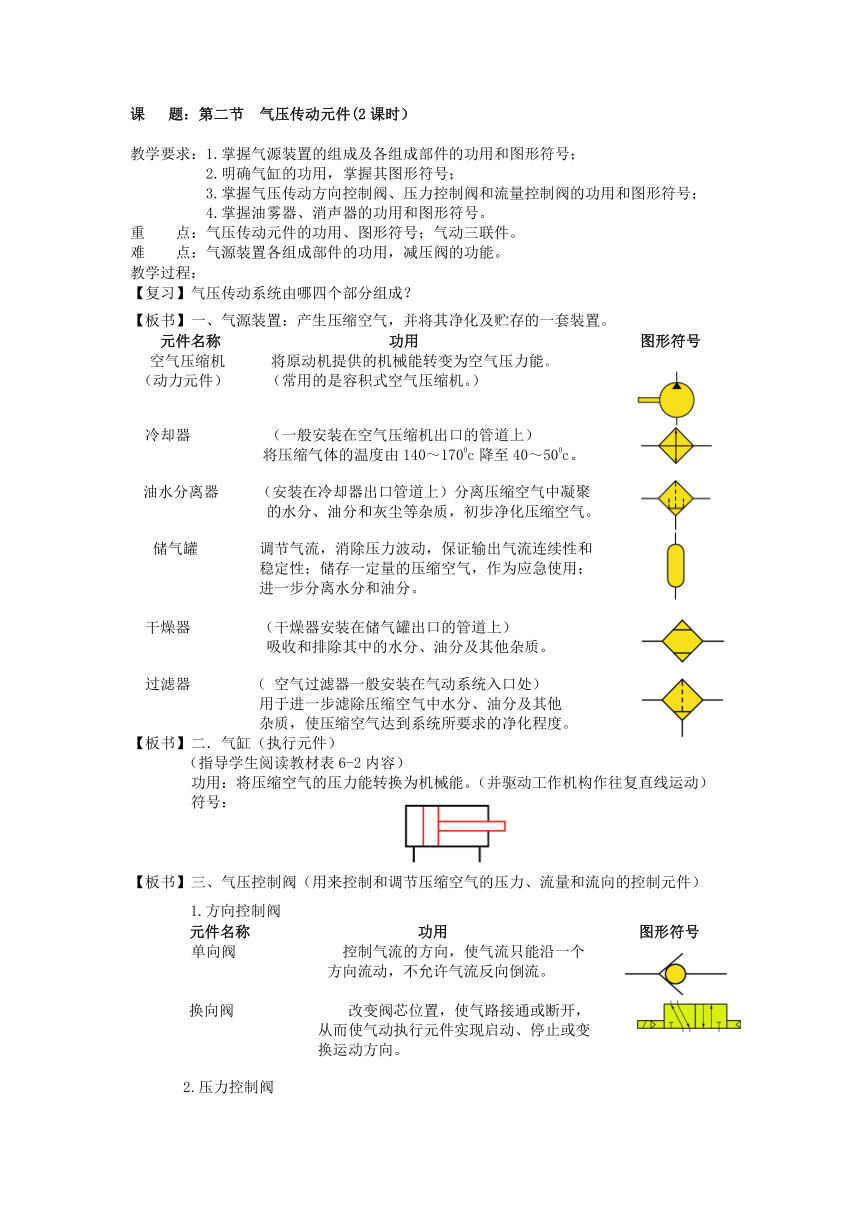

课 题：第二节 气压传动元件(2课时）
教学要求：1.掌握气源装置的组成及各组成部件的功用和图形符号；
2.明确气缸的功用，掌握其图形符号；
3.掌握气压传动方向控制阀、压力控制阀和流量控制阀的功用和图形符号；
4.掌握油雾器、消声器的功用和图形符号。
重 点：气压传动元件的功用、图形符号；气动三联件。
难 点：气源装置各组成部件的功用，减压阀的功能。
教学过程：
【复习】气压传动系统由哪四个部分组成？
【板书】一、气源装置：产生压缩空气，并将其净化及贮存的一套装置。
元件名称 功用 图形符号
空气压缩机 将原动机提供的机械能转变为空气压力能。
（动力元件） （常用的是容积式空气压缩机。）
冷却器 （一般安装在空气压缩机出口的管道上）
将压缩气体的温度由140～1700c降至40～500c。
油水分离器 （安装在冷却器出口管道上）分离压缩空气中凝聚
的水分、油分和灰尘等杂质，初步净化压缩空气。
储气罐 调节气流，消除压力波动，保证输出气流连续性和
稳定性；储存一定量的压缩空气，作为应急使用；
进一步分离水分和油分。
干燥器 （干燥器安装在储气罐出口的管道上）
吸收和排除其中的水分、油分及其他杂质。
过滤器 （ 空气过滤器一般安装在气动系统入口处）
用于进一步滤除压缩空气中水分、油分及其他
杂质，使压缩空气达到系统所要求的净化程度。
【板书】二．气缸（执行元件）
（指导学生阅读教材表6-2内容）
功用：将压缩空气的压力能转换为机械能。（并驱动工作机构作往复直线运动）
符号：
【板书】三、气压控制阀（用来控制和调节压缩空气的压力、流量和流向的控制元件）
1.方向控制阀
元件名称 功用 图形符号
单向阀 控制气流的方向，使气流只能沿一个
方向流动，不允许气流反向倒流。
换向阀 改变阀芯位置，使气路接通或断开，
从而使气动执行元件实现启动、停止或变
换运动方向。
2.压力控制阀
元件名称 功用 图形符号
减压阀 降低来自气源的压缩空气的压力，
并保持压力稳定。
顺序阀 依靠回路中的压力变化来控制执
行机构顺序动作。
溢流阀 在系统中起过载保护作用。当储气
罐或气动回路内的压力超过某气压溢流
阀调定值时，溢流阀打开并向外排气；
当系统的气体压力在调定值以内时，溢
流阀关闭。
3. 流量控制阀 通过改变阀的通流截面积来控制气压流量的大小，以改变汽缸工作时运动速度、换向速度和气动信号的传递速度的元件。
元件名称 功用 图形符号
排气节流阀 安装在排气口处，调节气动执行
元件的运动速度，降低排气噪声。
单向节流阀 气流正向流入时，节流阀起作用，
调节执行元件的运动速度；气流反向
流动时，单向阀起作用。
四、气动辅件 用于对气动系统进行润滑、消声以及用于元件之间联接所需的装置等。（它对保持气动系统可靠、稳定和持久地工作，起着十分重要的作用。）
元件名称 功用 图形符号
油雾器 以压缩空气为动力，将润滑油雾化后，
随压缩空气进入需要润滑的部位，达到润
滑气动元件的目的。
消声器 安装在气动系统排气口处，其作用是
降低气动系统排气的噪声（可达100-120dB）。
【小结】学习内容
气压传动元件
一、气源装置
空气压缩机 冷却器 油水分离器 储气罐 干燥器 过滤器
二．气缸（执行元件）
三、气压控制阀
1.方向控制阀 单向阀 换向阀
2.压力控制阀 减压阀 顺序阀 溢流阀
3. 流量控制阀 排气节流阀 单向节流阀
学习重点
气压传动元件的功用、图形符号；气动三联件。
【作业】习题一1-6, 习题二1-7,习题三
