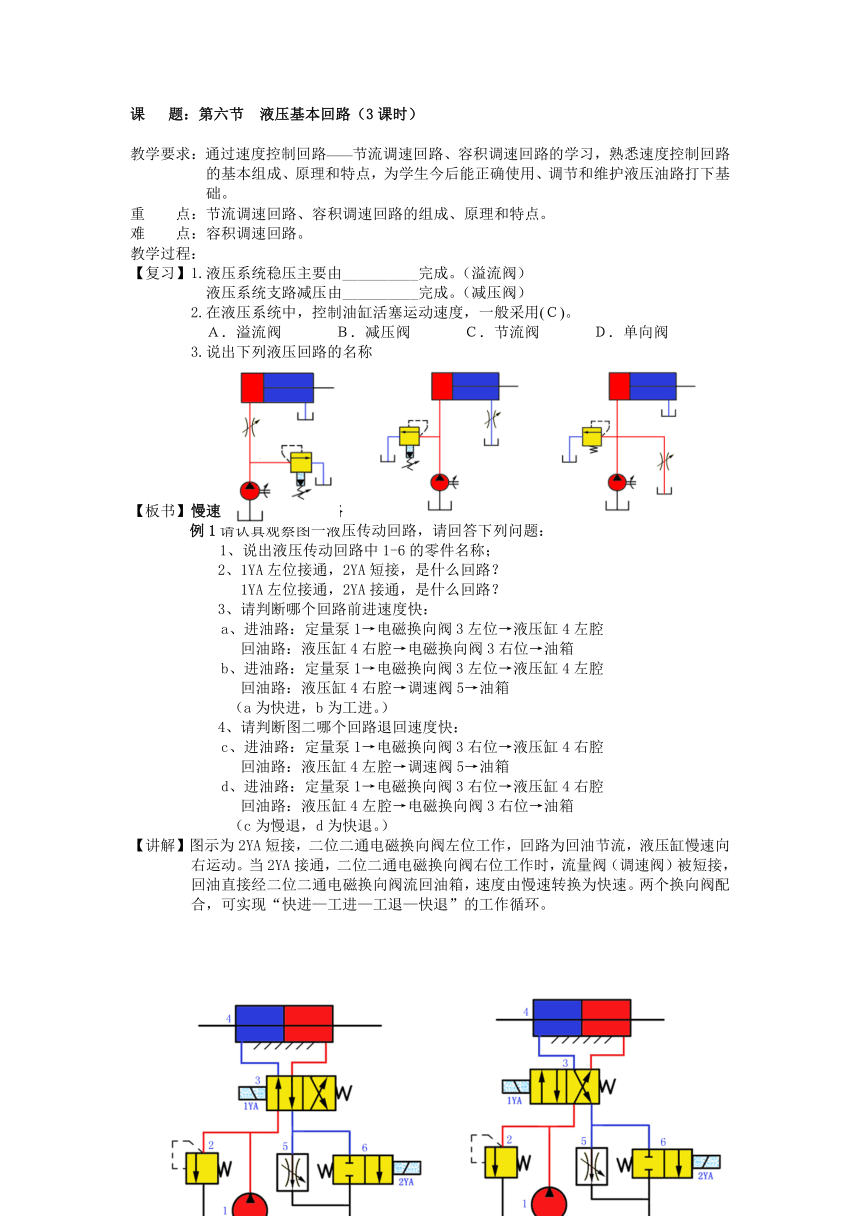

课 题：第六节 液压基本回路（3课时）
教学要求：通过速度控制回路——节流调速回路、容积调速回路的学习，熟悉速度控制回路的基本组成、原理和特点，为学生今后能正确使用、调节和维护液压油路打下基础。
重 点：节流调速回路、容积调速回路的组成、原理和特点。
难 点：容积调速回路。
教学过程：
【复习】1.液压系统稳压主要由__________完成。（溢流阀）
液压系统支路减压由__________完成。（减压阀）
2.在液压系统中，控制油缸活塞运动速度，一般采用(Ｃ)。
Ａ．溢流阀 Ｂ．减压阀 Ｃ．节流阀 Ｄ．单向阀
3.说出下列液压回路的名称
【板书】慢速与快速的换接回路
例1请认真观察图一液压传动回路，请回答下列问题：
1、说出液压传动回路中1-6的零件名称；
2、1YA左位接通，2YA短接，是什么回路？
1YA左位接通，2YA接通，是什么回路？
3、请判断哪个回路前进速度快：
a、进油路：定量泵1→电磁换向阀3左位→液压缸4左腔
回油路：液压缸4右腔→电磁换向阀3右位→油箱
b、进油路：定量泵1→电磁换向阀3左位→液压缸4左腔
回油路：液压缸4右腔→调速阀5→油箱
（a为快进，b为工进。）
4、请判断图二哪个回路退回速度快：
c、进油路：定量泵1→电磁换向阀3右位→液压缸4右腔
回油路：液压缸4左腔→调速阀5→油箱
d、进油路：定量泵1→电磁换向阀3右位→液压缸4右腔
回油路：液压缸4左腔→电磁换向阀3右位→油箱
（c为慢退，d为快退。）
【讲解】图示为2YA短接，二位二通电磁换向阀左位工作，回路为回油节流，液压缸慢速向右运动。当2YA接通，二位二通电磁换向阀右位工作时，流量阀（调速阀）被短接，回油直接经二位二通电磁换向阀流回油箱，速度由慢速转换为快速。两个换向阀配合，可实现“快进—工进—工退—快退”的工作循环。
图一 图二
图5-54差动连接的快速运动回路 图5-55 慢速与快速的换接回路
例2下图所示液压系统可实现“快进—工进—快退—原位停止”及液压泵卸荷的工作循环，试完成下列要求：
1.请说明图中标注序号的液压元件的名称和作用；
2.试填写电磁换向阀的动作顺序表；
电磁铁动作 1YA 2YA 3YA 4YA
快进
工进
快退
原位停止
卸荷
3.分析本系统由哪些液压基本回路组成。
解：
1.
序号 元件名称 元件作用 序号 元件名称 元件作用
1 过滤器 过滤油液。 5 三位四通电磁换向阀 控制执行元件换向。
2 单向定量泵 供压力油。 6 单活塞杆式液压缸 实现机械运动。
3 二位二通电磁换向阀 控制液压泵卸荷。 7 节流阀 调节液压缸运动速度。
4 溢流阀 稳压溢流。 8 二位二通电磁换向阀 快慢速换接。
2.电磁铁的动作顺序表。（通电为“+”，断电为“-”）；
电磁铁动作 1YA 2YA 3YA 4YA
快进 + - - +
工进 + - - -
快退 - + - +
原位停止 - - - -
卸荷 - - + -
【小结】学习内容
三、速度控制回路
慢速与快速的换接回路
学习重点
慢速与快速的换接回路分析
习题一5-6, 习题二8-10,习题三
