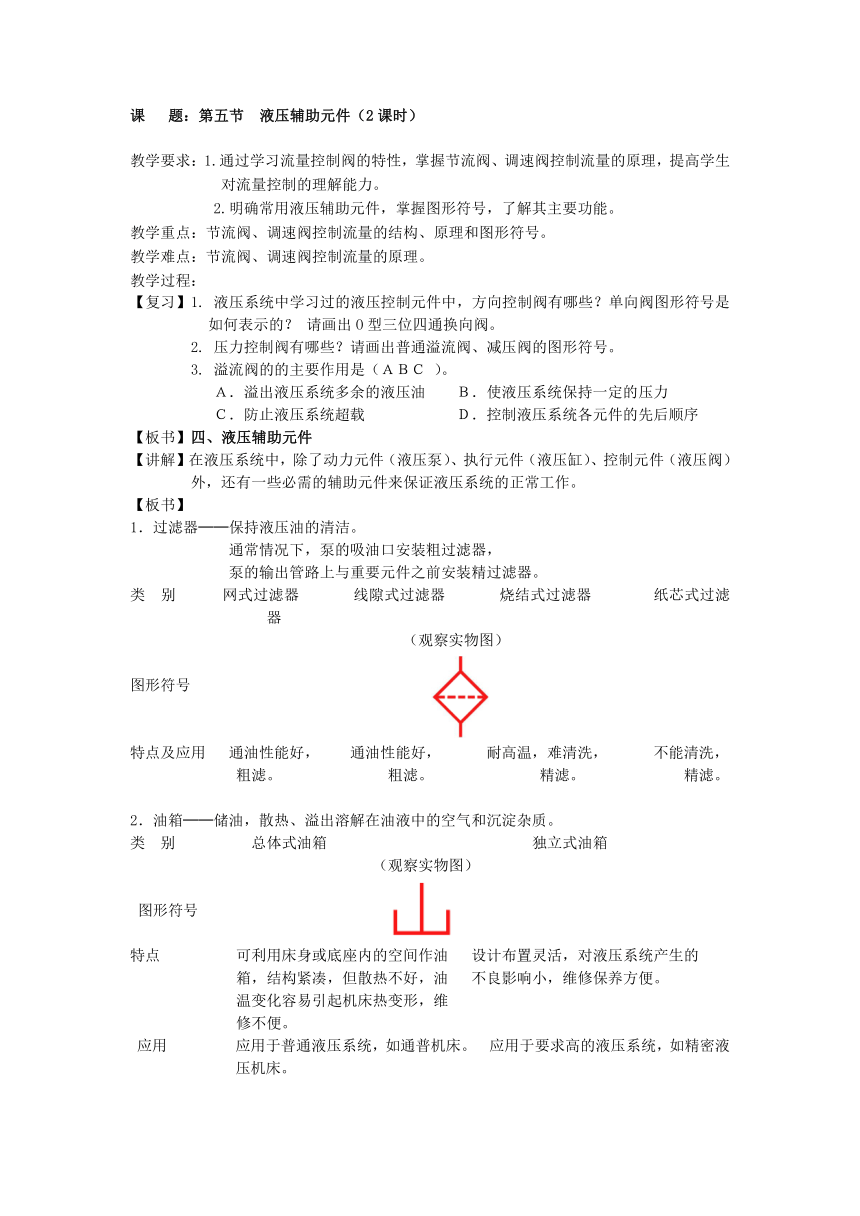

课 题：第五节 液压辅助元件（2课时）
教学要求：1.通过学习流量控制阀的特性，掌握节流阀、调速阀控制流量的原理，提高学生对流量控制的理解能力。
2.明确常用液压辅助元件，掌握图形符号，了解其主要功能。
教学重点：节流阀、调速阀控制流量的结构、原理和图形符号。
教学难点：节流阀、调速阀控制流量的原理。
教学过程：
【复习】1. 液压系统中学习过的液压控制元件中，方向控制阀有哪些？单向阀图形符号是如何表示的？ 请画出O型三位四通换向阀。
2. 压力控制阀有哪些？请画出普通溢流阀、减压阀的图形符号。
3. 溢流阀的的主要作用是（ＡＢＣ ）。
Ａ．溢出液压系统多余的液压油 Ｂ．使液压系统保持一定的压力
Ｃ．防止液压系统超载 Ｄ．控制液压系统各元件的先后顺序
【板书】四、液压辅助元件
【讲解】在液压系统中，除了动力元件（液压泵）、执行元件（液压缸）、控制元件（液压阀）外，还有一些必需的辅助元件来保证液压系统的正常工作。
【板书】
1．过滤器──保持液压油的清洁。
通常情况下，泵的吸油口安装粗过滤器，
泵的输出管路上与重要元件之前安装精过滤器。
类 别 网式过滤器 线隙式过滤器 烧结式过滤器 纸芯式过滤器
（观察实物图）
图形符号
特点及应用 通油性能好， 通油性能好， 耐高温，难清洗， 不能清洗，
粗滤。 粗滤。 精滤。 精滤。
2．油箱──储油，散热、溢出溶解在油液中的空气和沉淀杂质。
类 别 总体式油箱 独立式油箱
（观察实物图）
图形符号
特点 可利用床身或底座内的空间作油 设计布置灵活，对液压系统产生的
箱，结构紧凑，但散热不好，油 不良影响小，维修保养方便。
温变化容易引起机床热变形，维
修不便。
应用 应用于普通液压系统，如通普机床。 应用于要求高的液压系统，如精密液压机床。

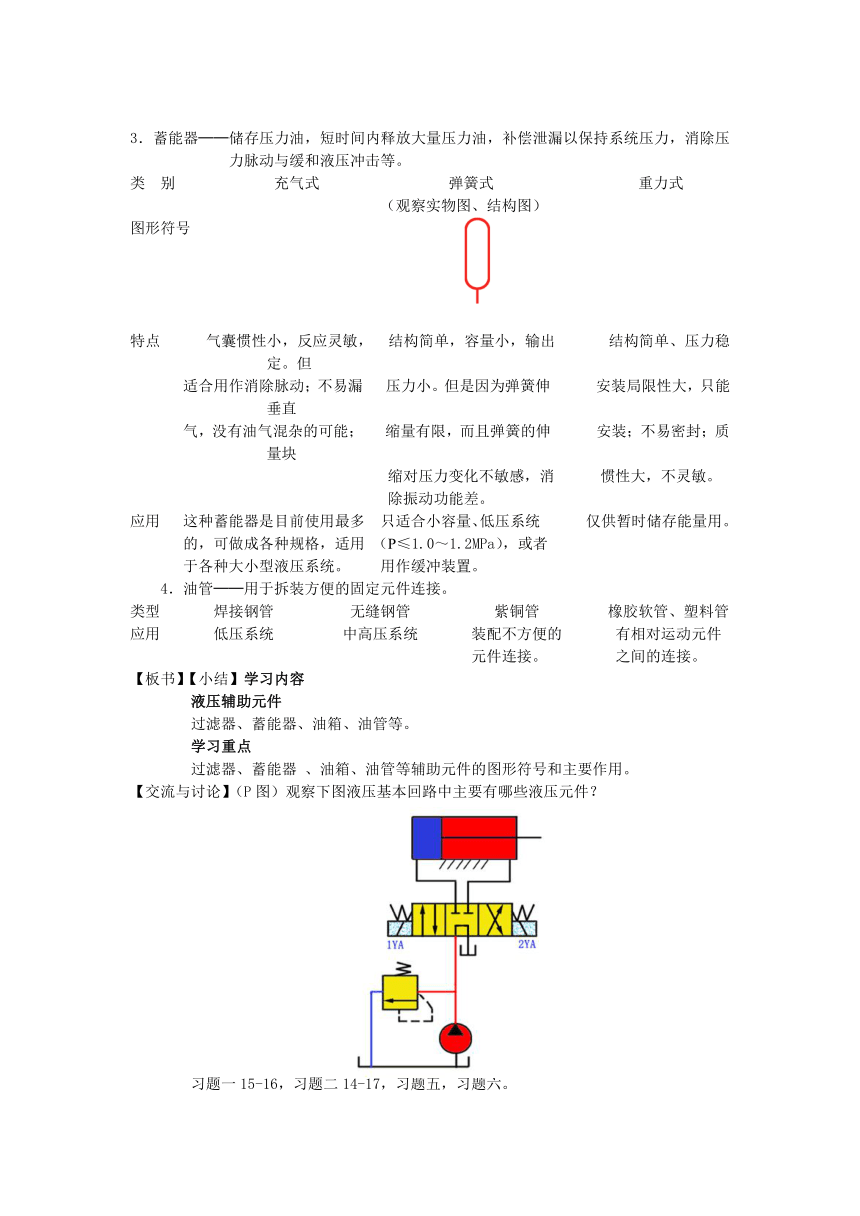

3．蓄能器──储存压力油，短时间内释放大量压力油，补偿泄漏以保持系统压力，消除压力脉动与缓和液压冲击等。
类 别 充气式 弹簧式 重力式
（观察实物图、结构图）
图形符号
特点 气囊惯性小，反应灵敏， 结构简单，容量小，输出 结构简单、压力稳定。但
适合用作消除脉动；不易漏 压力小。但是因为弹簧伸 安装局限性大，只能垂直
气，没有油气混杂的可能； 缩量有限，而且弹簧的伸 安装；不易密封；质量块
缩对压力变化不敏感，消 惯性大，不灵敏。
除振动功能差。
应用 这种蓄能器是目前使用最多 只适合小容量、低压系统 仅供暂时储存能量用。
的，可做成各种规格，适用 （P≤1.0～1.2MPa），或者
于各种大小型液压系统。 用作缓冲装置。
4．油管──用于拆装方便的固定元件连接。
类型 焊接钢管 无缝钢管 紫铜管 橡胶软管、塑料管
应用 低压系统 中高压系统 装配不方便的 有相对运动元件
元件连接。 之间的连接。
【板书】【小结】学习内容
液压辅助元件
过滤器、蓄能器、油箱、油管等。
学习重点
过滤器、蓄能器 、油箱、油管等辅助元件的图形符号和主要作用。
【交流与讨论】（P图）观察下图液压基本回路中主要有哪些液压元件？
习题一15-16，习题二14-17，习题五，习题六。
