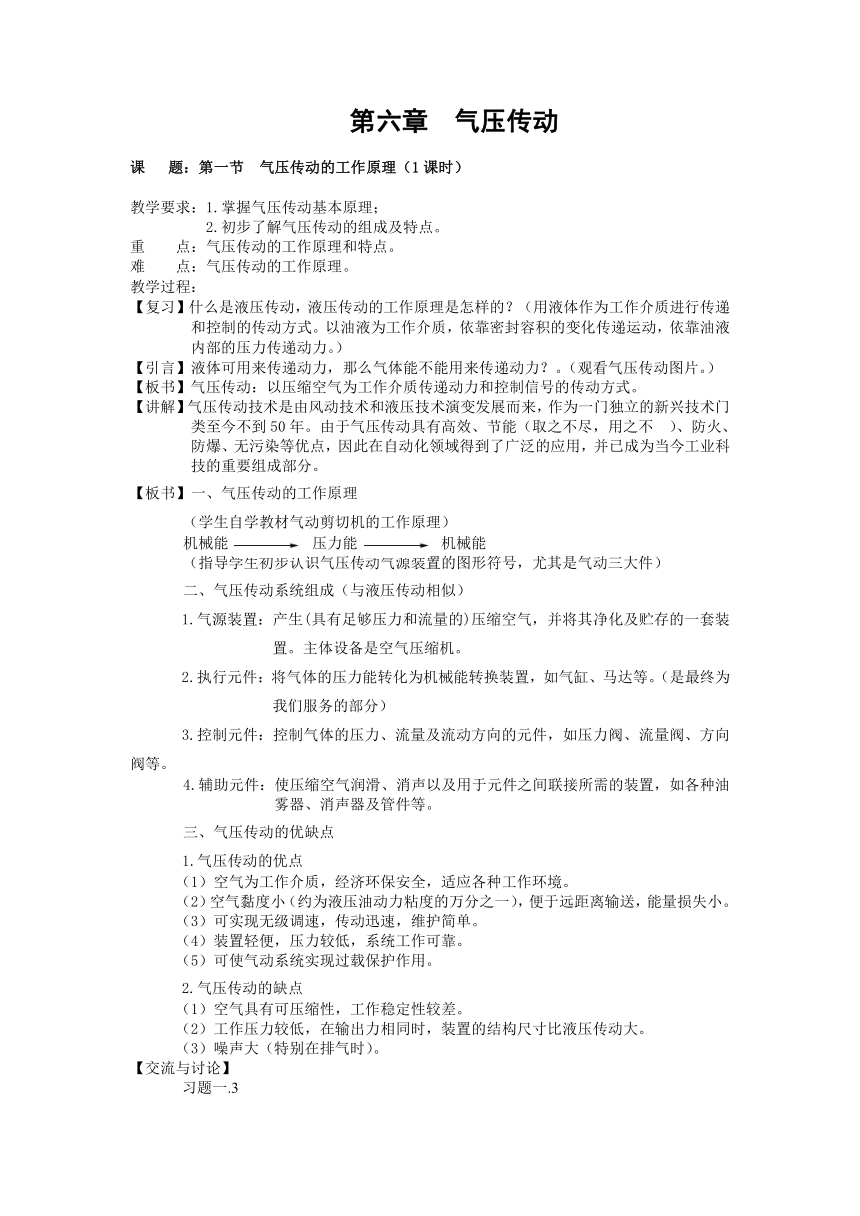

第六章 气压传动
课 题：第一节 气压传动的工作原理（1课时）
教学要求：1.掌握气压传动基本原理；
2.初步了解气压传动的组成及特点。
重 点：气压传动的工作原理和特点。
难 点：气压传动的工作原理。
教学过程：
【复习】什么是液压传动，液压传动的工作原理是怎样的？（用液体作为工作介质进行传递和控制的传动方式。以油液为工作介质，依靠密封容积的变化传递运动，依靠油液内部的压力传递动力。）
【引言】液体可用来传递动力，那么气体能不能用来传递动力？。（观看气压传动图片。）
【板书】气压传动：以压缩空气为工作介质传递动力和控制信号的传动方式。
【讲解】气压传动技术是由风动技术和液压技术演变发展而来，作为一门独立的新兴技术门类至今不到50年。由于气压传动具有高效、节能（取之不尽，用之不 ）、防火、防爆、无污染等优点，因此在自动化领域得到了广泛的应用，并已成为当今工业科技的重要组成部分。
【板书】一、气压传动的工作原理
（学生自学教材气动剪切机的工作原理）
机械能 压力能 机械能
（指导学生初步认识气压传动气源装置的图形符号，尤其是气动三大件）
二、气压传动系统组成（与液压传动相似）
1.气源装置：产生(具有足够压力和流量的)压缩空气，并将其净化及贮存的一套装置。主体设备是空气压缩机。
2.执行元件：将气体的压力能转化为机械能转换装置，如气缸、马达等。（是最终为我们服务的部分）
3.控制元件：控制气体的压力、流量及流动方向的元件，如压力阀、流量阀、方向阀等。
4.辅助元件：使压缩空气润滑、消声以及用于元件之间联接所需的装置，如各种油雾器、消声器及管件等。
三、气压传动的优缺点
1.气压传动的优点
（1）空气为工作介质，经济环保安全，适应各种工作环境。
（2）空气黏度小（约为液压油动力粘度的万分之一），便于远距离输送，能量损失小。
（3）可实现无级调速，传动迅速，维护简单。
（4）装置轻便，压力较低，系统工作可靠。
（5）可使气动系统实现过载保护作用。
2.气压传动的缺点
（1）空气具有可压缩性，工作稳定性较差。
（2）工作压力较低，在输出力相同时，装置的结构尺寸比液压传动大。
（3）噪声大（特别在排气时）。
【交流与讨论】
习题一.3
学习重点
气压传动的工作原理和特点。
练习与巩固
习题一1、2、4, 习题二，习题三
