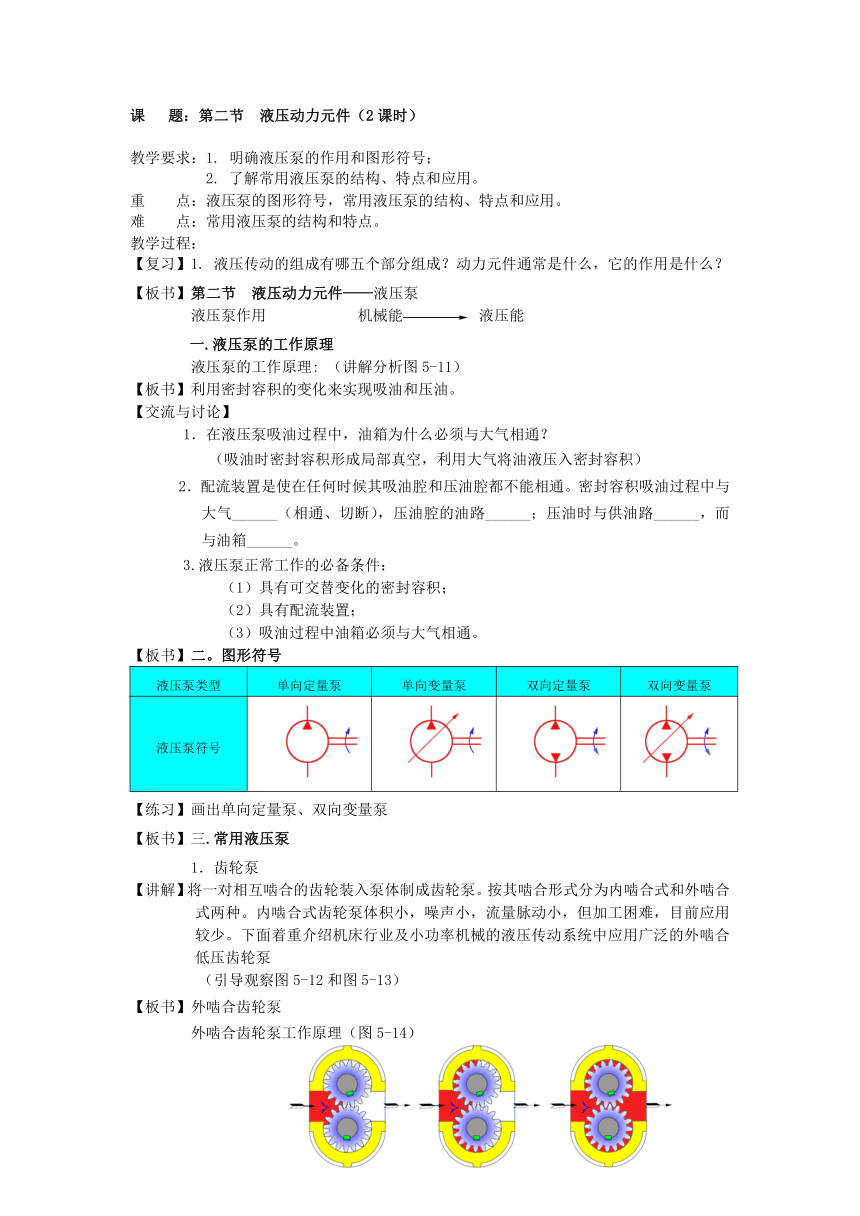

课 题：第二节 液压动力元件（2课时）
教学要求：1. 明确液压泵的作用和图形符号；
2. 了解常用液压泵的结构、特点和应用。
重 点：液压泵的图形符号，常用液压泵的结构、特点和应用。
难 点：常用液压泵的结构和特点。
教学过程：
【复习】1. 液压传动的组成有哪五个部分组成？动力元件通常是什么，它的作用是什么？
【板书】第二节 液压动力元件──液压泵
液压泵作用 机械能 液压能
一.液压泵的工作原理
液压泵的工作原理: （讲解分析图5-11）
【板书】利用密封容积的变化来实现吸油和压油。
【交流与讨论】
1．在液压泵吸油过程中，油箱为什么必须与大气相通？
（吸油时密封容积形成局部真空，利用大气将油液压入密封容积）
2．配流装置是使在任何时候其吸油腔和压油腔都不能相通。密封容积吸油过程中与大气______（相通、切断），压油腔的油路______；压油时与供油路______，而与油箱______。
3.液压泵正常工作的必备条件：
（1）具有可交替变化的密封容积；
（2）具有配流装置；
（3）吸油过程中油箱必须与大气相通。
【板书】二。图形符号
液压泵类型 单向定量泵 单向变量泵 双向定量泵 双向变量泵
液压泵符号
【练习】画出单向定量泵、双向变量泵
【板书】三.常用液压泵
1．齿轮泵
【讲解】将一对相互啮合的齿轮装入泵体制成齿轮泵。按其啮合形式分为内啮合式和外啮合式两种。内啮合式齿轮泵体积小，噪声小，流量脉动小，但加工困难，目前应用较少。下面着重介绍机床行业及小功率机械的液压传动系统中应用广泛的外啮合低压齿轮泵
（引导观察图5-12和图5-13）
【板书】外啮合齿轮泵
外啮合齿轮泵工作原理（图5-14）

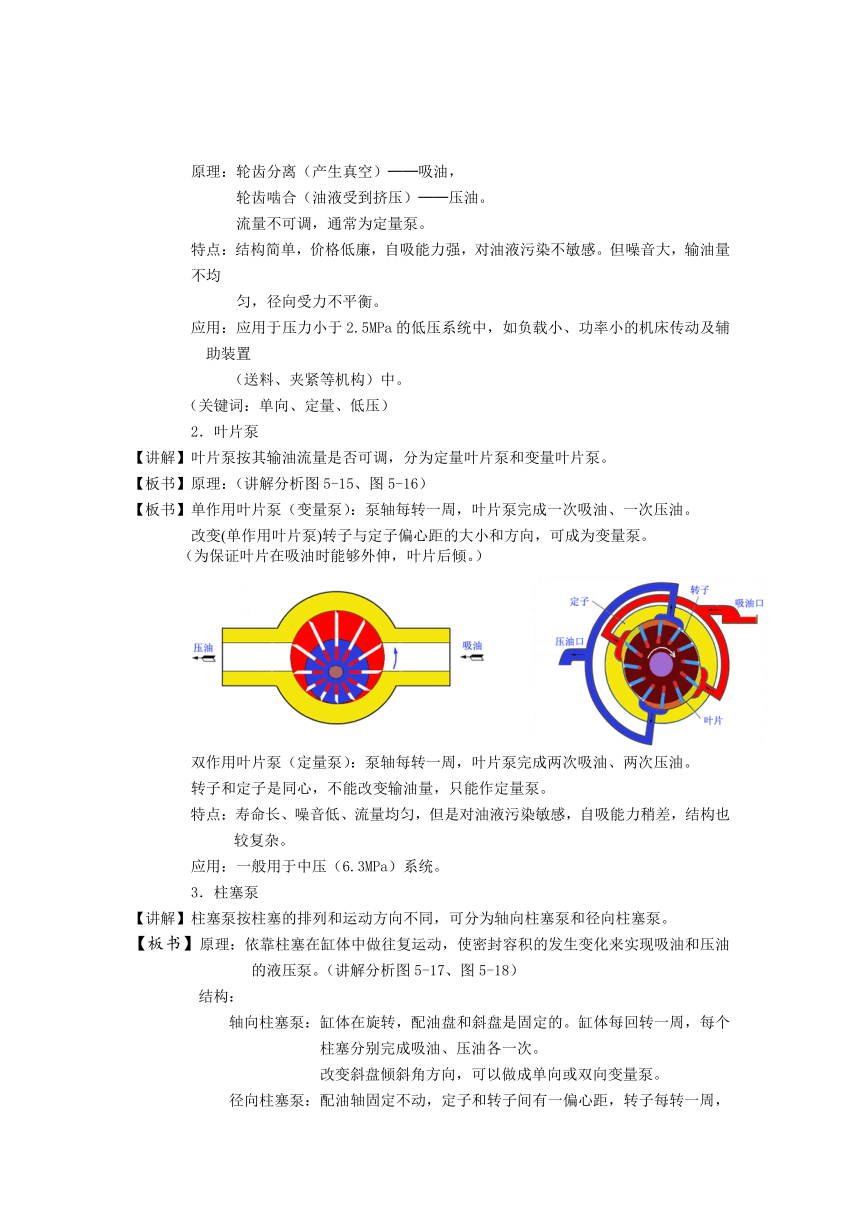

原理：轮齿分离（产生真空）──吸油，
轮齿啮合（油液受到挤压）──压油。
流量不可调，通常为定量泵。
特点：结构简单，价格低廉，自吸能力强，对油液污染不敏感。但噪音大，输油量不均
匀，径向受力不平衡。
应用：应用于压力小于2.5MPa的低压系统中，如负载小、功率小的机床传动及辅助装置
（送料、夹紧等机构）中。
（关键词：单向、定量、低压）
2．叶片泵
【讲解】叶片泵按其输油流量是否可调，分为定量叶片泵和变量叶片泵。
【板书】原理：（讲解分析图5-15、图5-16）
【板书】单作用叶片泵（变量泵）：泵轴每转一周，叶片泵完成一次吸油、一次压油。
改变(单作用叶片泵)转子与定子偏心距的大小和方向，可成为变量泵。
（为保证叶片在吸油时能够外伸，叶片后倾。）
双作用叶片泵（定量泵）：泵轴每转一周，叶片泵完成两次吸油、两次压油。
转子和定子是同心，不能改变输油量，只能作定量泵。
特点：寿命长、噪音低、流量均匀，但是对油液污染敏感，自吸能力稍差，结构也较复杂。
应用：一般用于中压（6.3MPa）系统。
3．柱塞泵
【讲解】柱塞泵按柱塞的排列和运动方向不同，可分为轴向柱塞泵和径向柱塞泵。
【板书】原理：依靠柱塞在缸体中做往复运动，使密封容积的发生变化来实现吸油和压油的液压泵。（讲解分析图5-17、图5-18）
结构：
轴向柱塞泵：缸体在旋转，配油盘和斜盘是固定的。缸体每回转一周，每个柱塞分别完成吸油、压油各一次。
改变斜盘倾斜角方向，可以做成单向或双向变量泵。
径向柱塞泵：配油轴固定不动，定子和转子间有一偏心距，转子每转一周，每个柱塞各吸、压油一次。
改变转子与定子偏心距的大小和方向，可成为变量泵。。
【板书】特点：柱塞泵具有压力高、结构紧凑、效率高以及流量调节方便等优点。缺点是结构复杂，价格较高。
应用：一般用于高压大流量和流量需调节的液压系统，如锻压机械、起重机械、冶金机械、船舶等大功率系统。
【交流与讨论】
类 型 齿轮泵 单作用 叶片泵 双作用 叶片泵 轴 向 柱塞泵 径 向 柱塞泵
是 否 变量泵
使 用 压 力
【小结】学习内容
一、液压动力元件
液压泵
（1）齿轮泵
（2）叶片泵
（3）柱塞泵
学习重点
液压泵的工作原理
【作业】习题一1-5，习题二1-3
