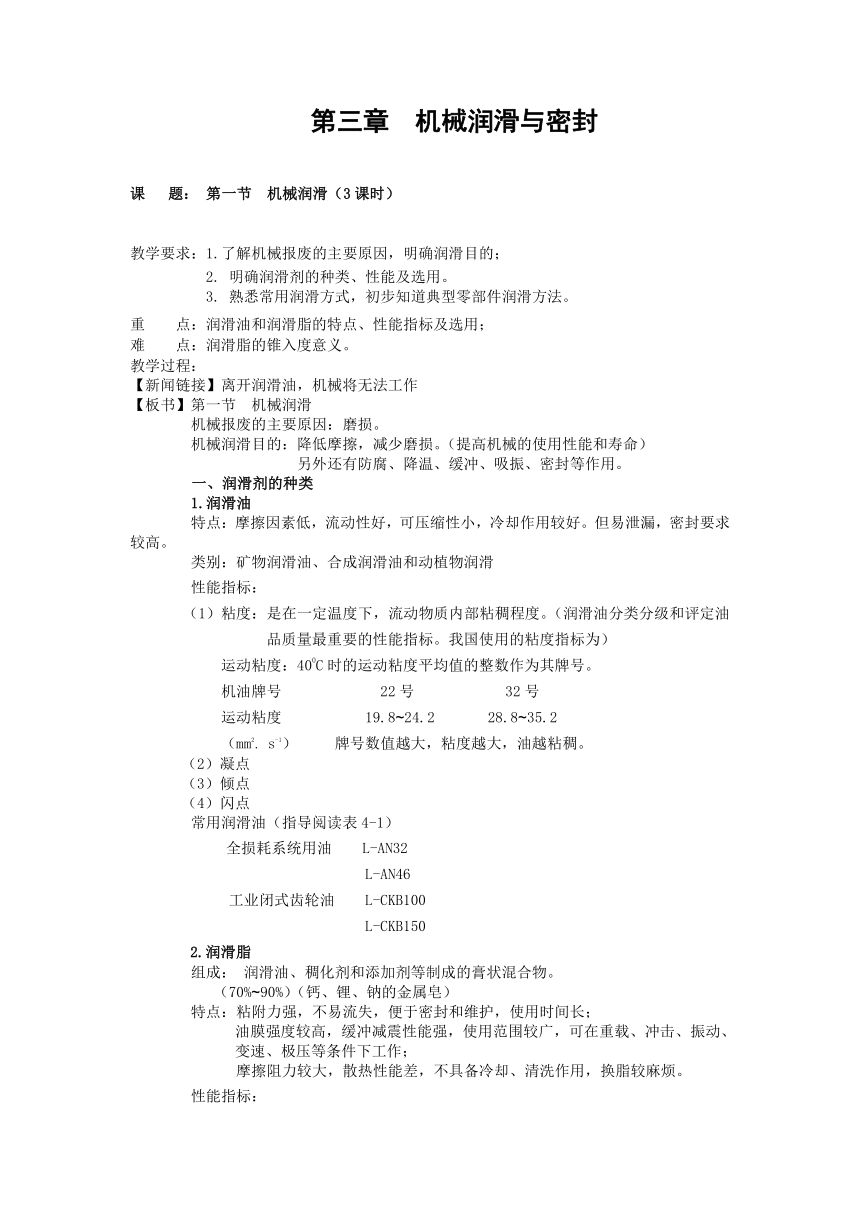

第三章 机械润滑与密封
课 题： 第一节 机械润滑（3课时）
教学要求：1.了解机械报废的主要原因，明确润滑目的；
2. 明确润滑剂的种类、性能及选用。
3. 熟悉常用润滑方式，初步知道典型零部件润滑方法。
重 点：润滑油和润滑脂的特点、性能指标及选用；
难 点：润滑脂的锥入度意义。
教学过程：
【新闻链接】离开润滑油，机械将无法工作
【板书】第一节 机械润滑
机械报废的主要原因：磨损。
机械润滑目的：降低摩擦，减少磨损。（提高机械的使用性能和寿命）
另外还有防腐、降温、缓冲、吸振、密封等作用。
一、润滑剂的种类
1.润滑油
特点：摩擦因素低，流动性好，可压缩性小，冷却作用较好。但易泄漏，密封要求较高。
类别：矿物润滑油、合成润滑油和动植物润滑
性能指标：
（1）粘度：是在一定温度下，流动物质内部粘稠程度。（润滑油分类分级和评定油品质量最重要的性能指标。我国使用的粘度指标为）
运动粘度：400C时的运动粘度平均值的整数作为其牌号。
机油牌号 22号 32号
运动粘度 19.8~24.2 28.8~35.2
（mm2. s-1） 牌号数值越大，粘度越大，油越粘稠。
（2）凝点
（3）倾点
（4）闪点
常用润滑油（指导阅读表4-1）
全损耗系统用油 L-AN32
L-AN46
工业闭式齿轮油 L-CKB100
L-CKB150
2.润滑脂
组成： 润滑油、稠化剂和添加剂等制成的膏状混合物。
（70%~90%）（钙、锂、钠的金属皂）
特点：粘附力强，不易流失，便于密封和维护，使用时间长；
油膜强度较高，缓冲减震性能强，使用范围较广，可在重载、冲击、振动、变速、极压等条件下工作；
摩擦阻力较大，散热性能差，不具备冷却、清洗作用，换脂较麻烦。
性能指标：
（1）锥入度：将重量为150克的标准圆锥体放入250c的润滑脂试样中，经5s钟后沉入 深度称为该润滑脂的锥入度，以1/10mm单位。
（锥入度表示润滑脂的软硬程度，是润滑脂最重要的质量指标，当圆锥体穿入润滑脂中越深，则）
锥入度越大，表示该润滑脂越软，即稠度越小（越易变形和流动）；
锥入度值越低，则脂越硬，即稠度越大（越不易变形和流动）。
锥入度 000、00、0、1、2、3、4、5、6、7、8、9
小 大
常 用
（2）滴点
常用润滑油
钙基润滑脂（黄油）：耐水性、耐热性较好。适用于汽车、拖拉机等机械设备的润滑。
3.固体润滑剂
4.气体润滑剂 摩擦系数几乎为零，粘度随温度变化小，清洁环保，来源广泛。
二、润滑剂选用原则
工作条件 润滑剂的选用
载 荷 载荷大或冲击载荷较大，宜选用粘度较大的润滑油，或锥入度小的润滑脂。
载荷小，宜选用粘度较小的润滑油，或锥入度大的润滑脂。
速 度 速度高，宜选用粘度较小的润滑油，或锥入度大的润滑脂，或固体润滑剂。
速度低，宜选用粘度较大的润滑油，或锥入度小的润滑脂。
温 度 高温时，宜选用粘度较大、闪点较高、氧化安定性好的润滑油，或选用氧化安定性好，滴点较高的润滑脂。
低温时，宜粘度较小、凝点低的的润滑油，或低温性能好的润滑脂。
三、机械常用润滑方式
1.手工定时润滑 手工定时加油、加脂，属于间歇润滑
【讲解】就是用油壶、油枪（图4-3）直接向通向需要润滑零件的油孔中注油，或在油孔处装设油杯，油杯的作用是贮油和防止外界灰尘等进入。
【板书】特点：润滑装置简单，但供油不可靠。
应用：适用于低速、轻载、不连续运转等需润滑剂用量不大的机械润滑，如小型电动机、缝纫机等。
油杯： 压配式油杯 旋盖式油杯 旋盖式油杯。
油润滑或脂润滑， 脂润滑 油润滑
2．连续润滑 连续供油，供油比较可靠
（1）油绳和油垫润滑 用于载荷不大、中低速机械的润滑。
（2）针阀式注油油杯润滑 用于供油量一定、连续供油的场合。
（3）浸油润滑 适用于中、低速闭式齿轮、轴承的润滑。
飞溅润滑
喷油润滑 适用于转速高、载荷大、要求可靠的闭式齿轮、轴承的润滑。
（4）油雾润滑 主要用于大型、高速、重载的设备润滑。
四、典型零部件润滑方法
1.滑动轴承的润滑
圆周速度υ较大，工作要求较高 υ＜5m/s、要求不高、难以经常供油
润滑油润滑 润滑脂润滑
针阀油杯滴油、飞溅润滑、压力 压注油杯、旋盖油杯供油。
循环供油。
2.滚动轴承的润滑
圆周速度较大和工作温度较高 圆周速度υ＜5m/s
润滑油润滑 润滑脂润滑
飞溅润滑、压力润滑、油雾润滑 注意：润滑脂填充量一般不超过轴承空间的1/3~2/3，以防止摩擦发热过大，影响轴承正常工作。
3.齿轮传动的润滑
开式齿轮传动 闭式齿轮传动
开式齿轮油型 υ＜0.8m/s υ＜12m/s υ＞12m/s
或脂润滑 润滑脂润滑 浸油润滑 喷油润滑
【小结】学习内容
一、润滑剂的种类
二、润滑剂选用原则
三、机械常用润滑方式
四、典型零部件润滑方法
学习重点
1.润滑油和润滑脂
2. 常用润滑方式
【作业】
习题一1-5,习题二1-5，习题二1-6
