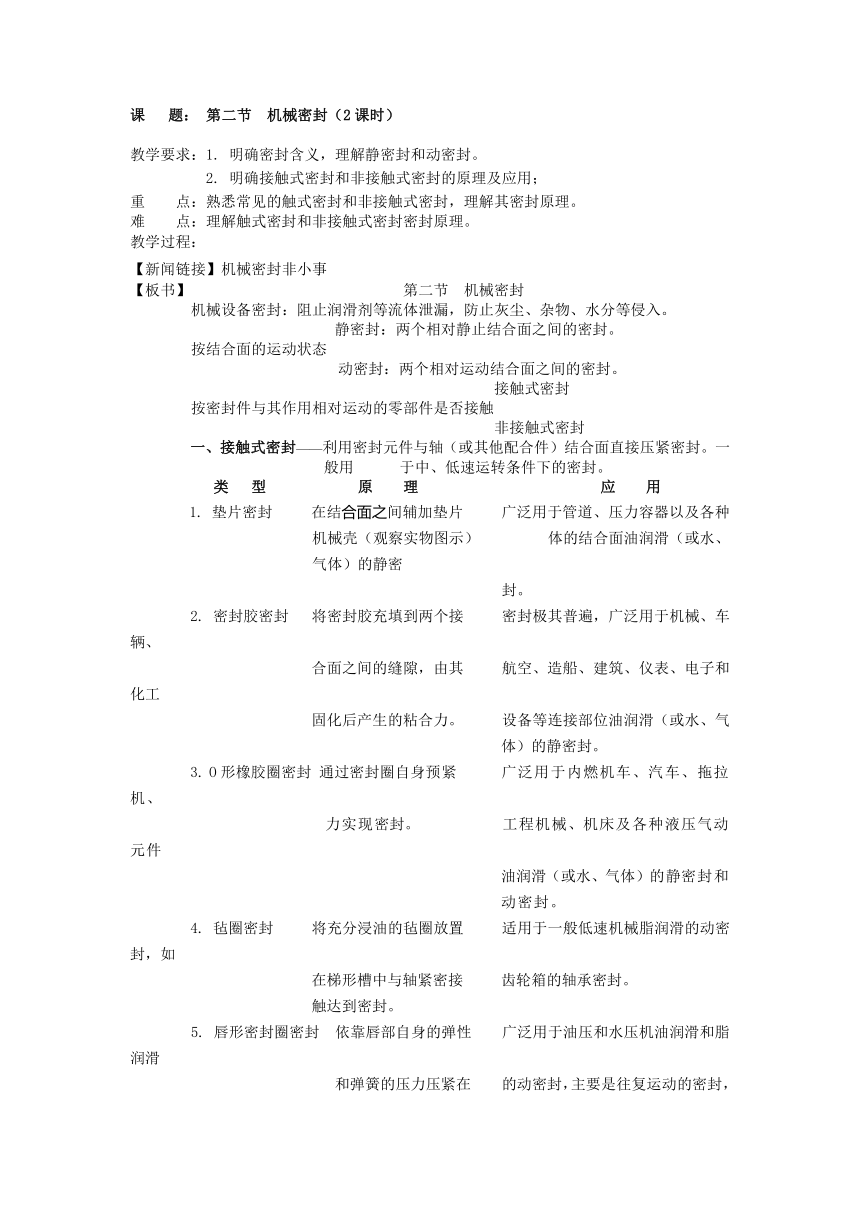

课 题： 第二节 机械密封（2课时）
教学要求：1. 明确密封含义，理解静密封和动密封。
2. 明确接触式密封和非接触式密封的原理及应用；
重 点：熟悉常见的触式密封和非接触式密封，理解其密封原理。
难 点：理解触式密封和非接触式密封密封原理。
教学过程：
【新闻链接】机械密封非小事
【板书】 第二节 机械密封
机械设备密封：阻止润滑剂等流体泄漏，防止灰尘、杂物、水分等侵入。
静密封：两个相对静止结合面之间的密封。
按结合面的运动状态
动密封：两个相对运动结合面之间的密封。
接触式密封
按密封件与其作用相对运动的零部件是否接触
非接触式密封
一、接触式密封——利用密封元件与轴（或其他配合件）结合面直接压紧密封。一般用 于中、低速运转条件下的密封。
类 型 原 理 应 用
1. 垫片密封 在结合面之间辅加垫片 广泛用于管道、压力容器以及各种机械壳（观察实物图示） 体的结合面油润滑（或水、气体）的静密
封。
2. 密封胶密封 将密封胶充填到两个接 密封极其普遍，广泛用于机械、车辆、
合面之间的缝隙，由其 航空、造船、建筑、仪表、电子和化工
固化后产生的粘合力。 设备等连接部位油润滑（或水、气体）的静密封。
3. O形橡胶圈密封 通过密封圈自身预紧 广泛用于内燃机车、汽车、拖拉机、
力实现密封。 工程机械、机床及各种液压气动元件
油润滑（或水、气体）的静密封和动密封。
4. 毡圈密封 将充分浸油的毡圈放置 适用于一般低速机械脂润滑的动密封，如
在梯形槽中与轴紧密接 齿轮箱的轴承密封。
触达到密封。
5. 唇形密封圈密封 依靠唇部自身的弹性 广泛用于油压和水压机油润滑和脂润滑
和弹簧的压力压紧在 的动密封，主要是往复运动的密封，如活
轴上实现密封。 塞等。
二、非接触式密封——依靠两个相对运动结合面之间隙缝中的润滑脂实现密封。适用于较高速度的场合。
类 型 原 理 应 用
1. 间隙密封 依靠轴和轴承盖孔之间的极窄间 主要用于低压、运动速度较快的脂润
隙（一般为0.1~0.3mm）密封。 滑，如液压泵内的柱塞与缸体之间，滑阀的阀芯与阀孔之间的配合。
2. 曲路密封 将旋转件和固定件之间的间隙 广泛用于离心压缩机、汽轮机、鼓风
（迷宫密封） 制成曲路的形式达到密封。 机等轴端的脂润滑或油润滑的密封，
a 径向曲路密封 也适用于高温、高压、高转速、大尺
b 轴向曲路密封。 寸条件下的气体密封。
【讲解】上述介绍的机械密封方法都有各自的优点，但也存在这样或那样的不足。因此在机械设备制造中，一些精密的、重要的部位常采用几种密封组合同时使用，以提高密封效果，如毡圈密封和曲路密封组合、挡油环和唇形密封圈组合等。
【小结】学习内容
一、接触式密封
1. 垫片密封
2. 密封胶密封
3. O形橡胶圈密封
4. 毡圈密封
5. 唇形密封圈密封
二、非接触式密封
1. 间隙密封
2. 曲路密封
学习重点
熟悉常见的触式密封和非接触式密封，理解其密封原理。
【作业】
习题一1-4,习题二1-3，习题二1-4
