年级： 机电高二 课题 渐开线的形成及特性 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解渐开线齿廓的形成 2、了解渐开线的性质
学习重点与难点： 学生的学习动机不强，缺乏学习主动性
使用教具 多媒体课件、实物模型

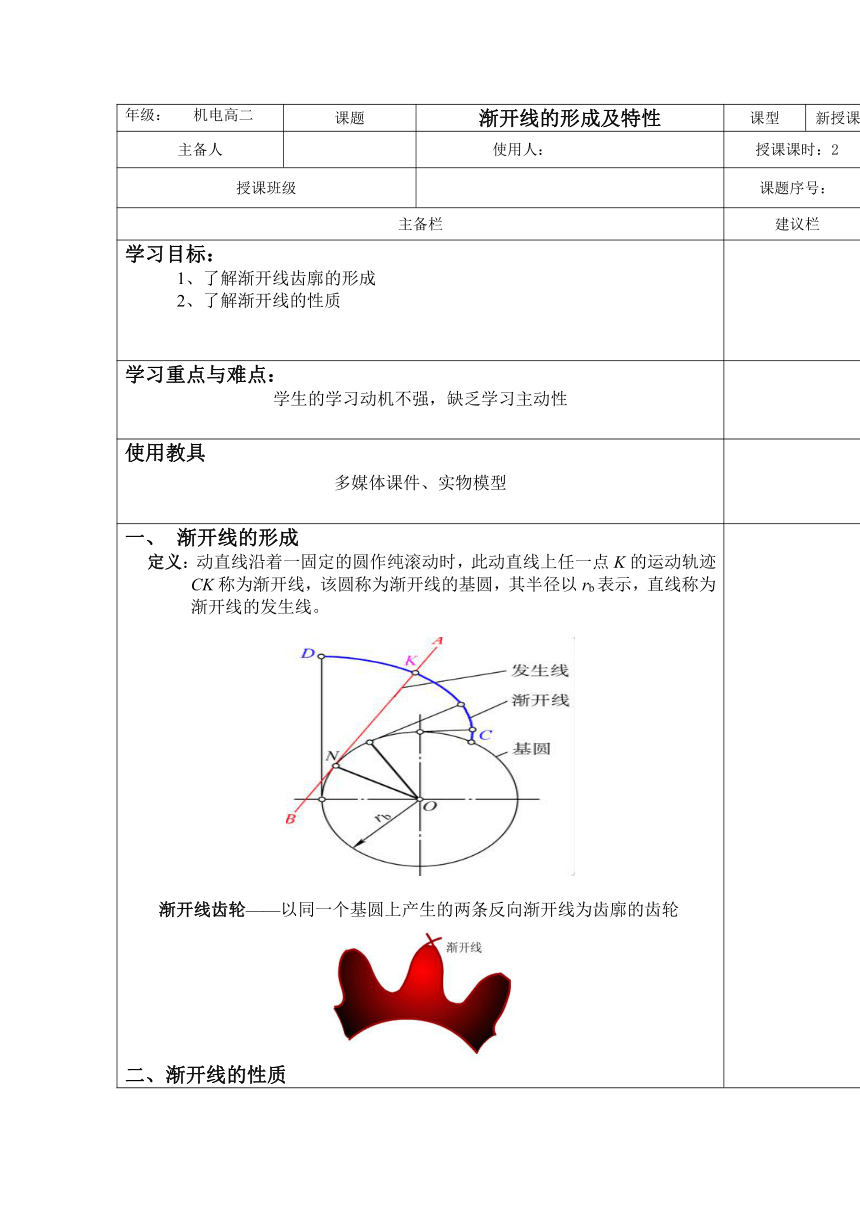

渐开线的形成 定义：动直线沿着一固定的圆作纯滚动时，此动直线上任一点K的运动轨迹CK称为渐开线，该圆称为渐开线的基圆，其半径以rb表示，直线称为渐开线的发生线。 渐开线齿轮——以同一个基圆上产生的两条反向渐开线为齿廓的齿轮 二、渐开线的性质 1、渐开线齿廓的性质： 发生线在基圆上滚过的线段长等于基圆上被滚过的弧长 渐开线上任意一点的法线必切于基圆 渐开线的形状取决于基圆的大小 渐开线上各点的曲率半径不相等 渐开线上各点的齿形角（压力角）不等 渐开线的起始点在基圆上，基圆内无渐开线 2、渐开线齿廓啮合特性 能保持瞬时传动比的恒定 具有传动的可分离性
随堂练习 渐开线是如何形成的？ 2、渐开线有哪些性质？ 3、什么叫做压力角？渐开线齿廓上各点压力角大小如何？
