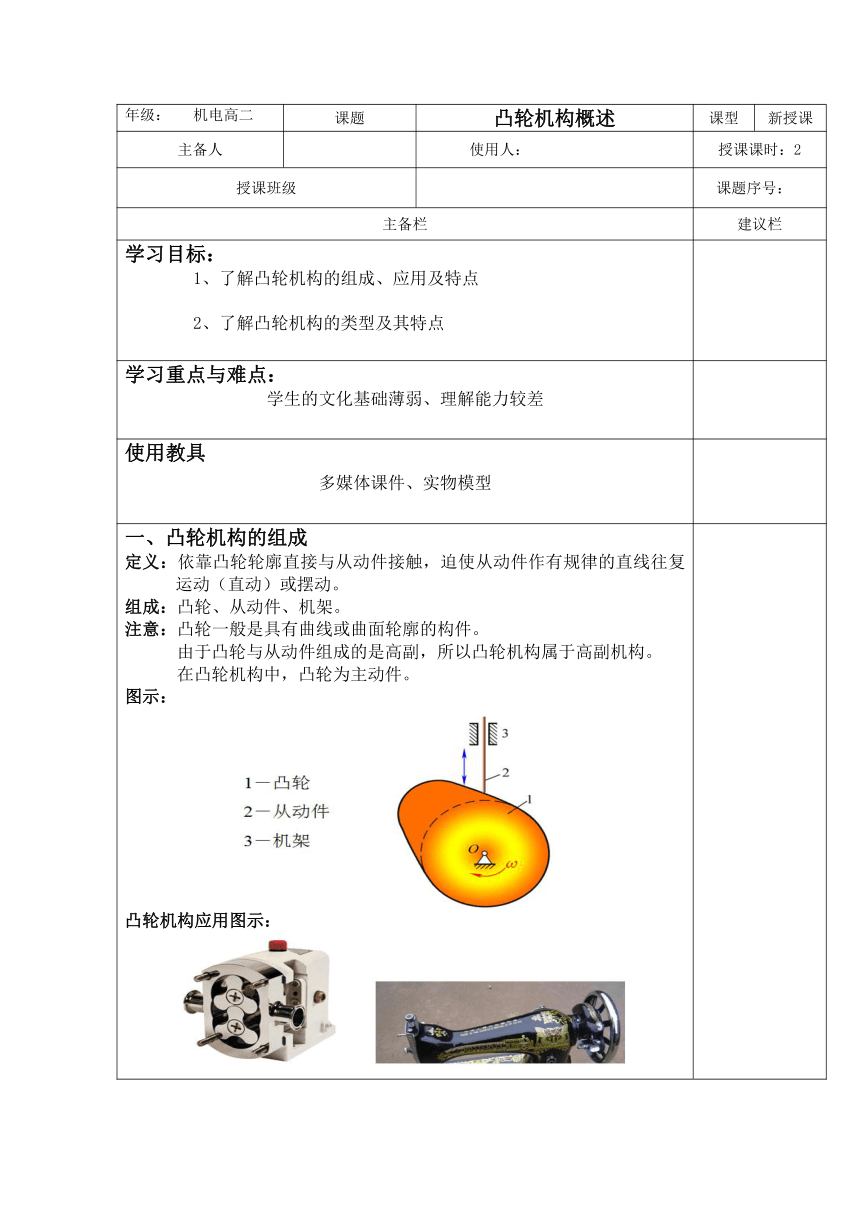

年级： 机电高二 课题 凸轮机构概述 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解凸轮机构的组成、应用及特点 2、了解凸轮机构的类型及其特点
学习重点与难点： 学生的文化基础薄弱、理解能力较差
使用教具 多媒体课件、实物模型
一、凸轮机构的组成 定义：依靠凸轮轮廓直接与从动件接触，迫使从动件作有规律的直线往复运动（直动）或摆动。 组成：凸轮、从动件、机架。 注意：凸轮一般是具有曲线或曲面轮廓的构件。 由于凸轮与从动件组成的是高副，所以凸轮机构属于高副机构。 在凸轮机构中，凸轮为主动件。 图示： 凸轮机构应用图示： 二、凸轮机构的类型 凸轮机构按其构件形状与运动形式可分为不同类型。 图示： 盘形凸轮机构： 移动凸轮机构： 三、凸轮机构的特点和应用 优点：结构简单紧凑，工作可靠，设计适当的凸轮轮廓曲线，可使从动件获得任意预期的运动规律。 缺点：凸轮与从动件（杆或滚子）之间以点或线接触，不便于润滑，易磨损。 应用：多用于传力不大的场合，如自动机械、仪表、控制机构和调节机构中。
随堂练习 凸轮机构有哪些构件组成？各构件组成哪些运动副？ 举例生产中应用凸轮机构的三个实例，分别说明它们的结构特点。 凸轮机构有何特点？ 凸轮机构有哪些类型？ 试比较凸轮机构各种末端结构形式的特点和应用场合。
教学反思
