年级： 机电高二 课题 带传动概述 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解带传动的类型 2、理解摩擦带传动的工作原理 3、掌握传动比及弹性滑动的概念 4、掌握带传动的特点及应用场合
学习重点与难点： 摩擦带传动的工作原理
使用教具 多媒体课件、实物模型

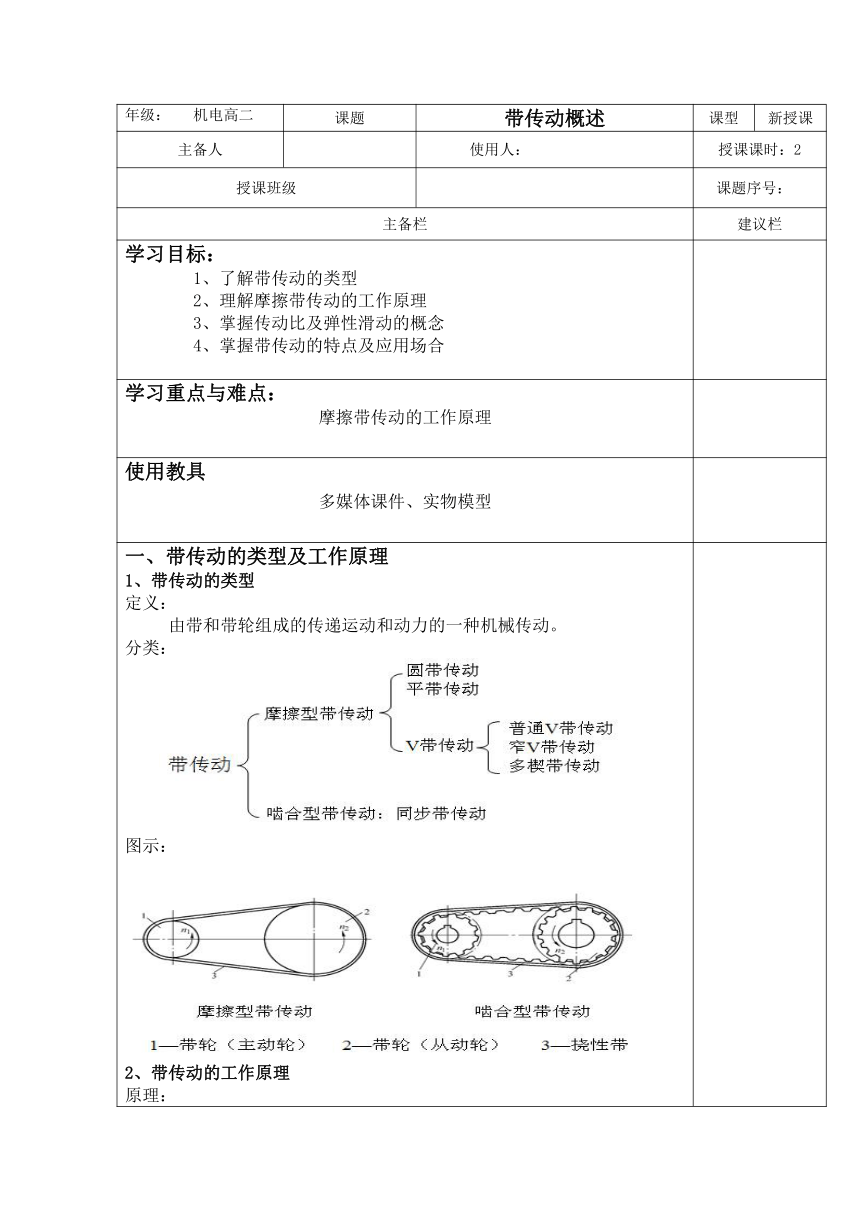

一、带传动的类型及工作原理 1、带传动的类型 定义： 由带和带轮组成的传递运动和动力的一种机械传动。 分类： 图示： 2、带传动的工作原理 原理： 带传动是利用带作为中间挠性件，依靠带与带轮之间的摩擦或啮合来 传递运动和动力的。 带工作时的拉力： 注意： 啮合带传动依靠带内侧的齿和齿形带轮的啮合来传递运动和动力。 二、带传动的传动比 三、打滑与弹性滑动 1、打滑 定义： 在摩擦传动中，当带所传递的圆周力大于带传动的有效圆周力时称为过载。过载时，带沿着带轮产生全面的滑动，称为打滑。 缺点： 传动失效 优点： 过载保护 2、弹性滑动 概述： 带是弹性体，受到力的作用后会产生弹性变形。带处于松辺位置时受到的拉力小，带的弹性伸长量也小。带处于紧边位置时受到的拉力大， 带的弹性伸长量也大。 注意： 打滑因过载而产生，是可以避免的；弹性滑动是由带弹性伸长及带两边拉力差引起的，是不可以避免的。 图示： 四、带传动的特点及应用 1、摩擦带传动的特点及应用 特点： （1）、带传动能缓冲、吸振，传动平稳，无噪声。 （2）、能传递较远轴间的运动和动力。 （3）由于带的弹性滑动，其传动比不准确。 （4）过载会打滑，能避免传动系统中薄弱零件的损坏，起过载保护作用。 （5）安装制造要求低，结构简单，成本低廉，维护方便，不需润滑。 （6）带需张紧在带轮上，作用在轴与轴承上的力较大，传动效率低。 应用： 主要用于传动平稳、不要求准确传动比、传动功率较小、两轴距离 的高速传动。 2、啮合带传动的特点及应用 啮合类带传动除具有摩擦类带传动的优点外，还具有传动比准确、传动 功率大等优点，常用于传动平稳、传动精度要求高的场合。
随堂练习 1、带传动有哪些类型？ 2、什么是带传动的打滑现象？打滑对带传动有何影响？ 3、带传动的原理是什么？ 4、什么是弹性滑动？
