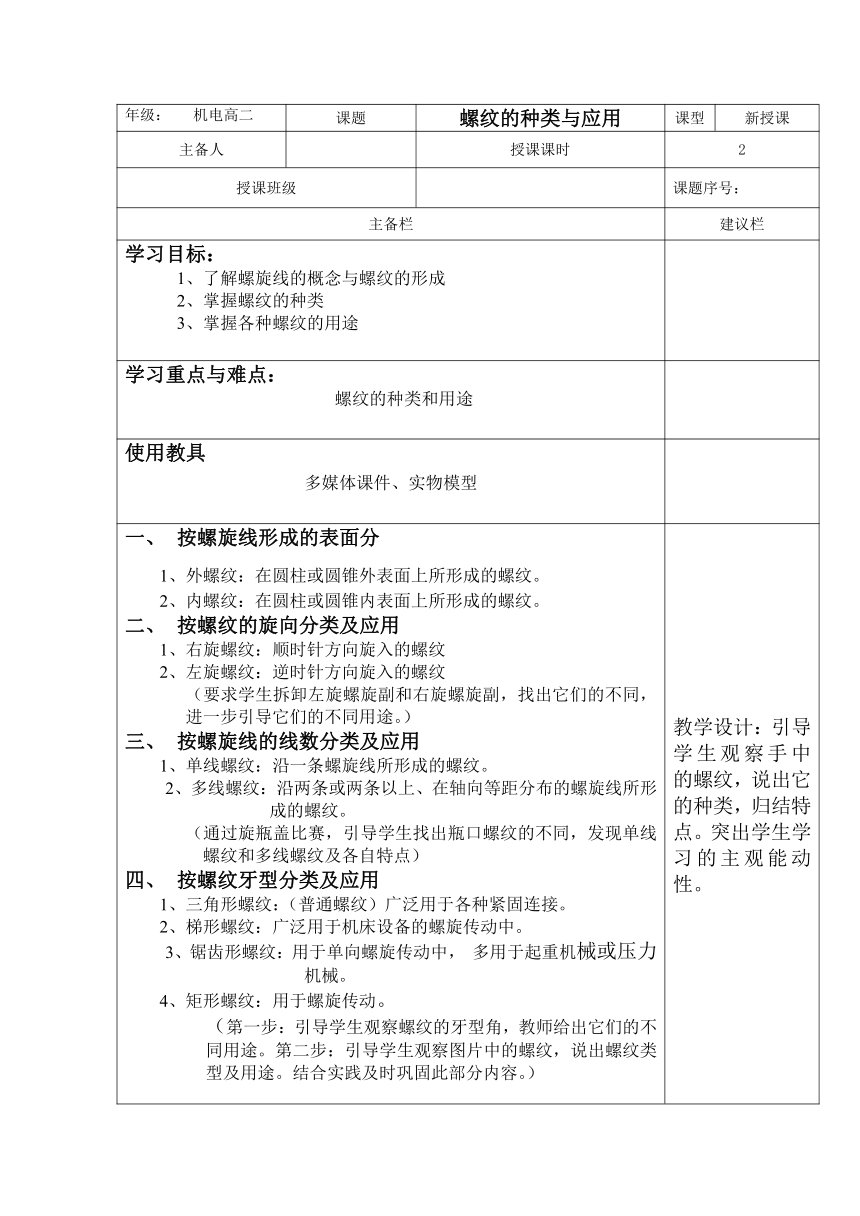

年级： 机电高二 课题 螺纹的种类与应用 课型 新授课
主备人 授课课时 2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解螺旋线的概念与螺纹的形成 2、掌握螺纹的种类 3、掌握各种螺纹的用途
学习重点与难点： 螺纹的种类和用途
使用教具 多媒体课件、实物模型
按螺旋线形成的表面分 1、外螺纹：在圆柱或圆锥外表面上所形成的螺纹。 2、内螺纹：在圆柱或圆锥内表面上所形成的螺纹。 按螺纹的旋向分类及应用 1、右旋螺纹：顺时针方向旋入的螺纹 2、左旋螺纹：逆时针方向旋入的螺纹 （要求学生拆卸左旋螺旋副和右旋螺旋副，找出它们的不同，进一步引导它们的不同用途。） 按螺旋线的线数分类及应用 1、单线螺纹：沿一条螺旋线所形成的螺纹。 2、多线螺纹：沿两条或两条以上、在轴向等距分布的螺旋线所形成的螺纹。 （通过旋瓶盖比赛，引导学生找出瓶口螺纹的不同，发现单线螺纹和多线螺纹及各自特点） 按螺纹牙型分类及应用 1、三角形螺纹：（普通螺纹）广泛用于各种紧固连接。 2、梯形螺纹：广泛用于机床设备的螺旋传动中。 3、锯齿形螺纹：用于单向螺旋传动中， 多用于起重机械或压力机械。 4、矩形螺纹：用于螺旋传动。 （第一步：引导学生观察螺纹的牙型角，教师给出它们的不同用途。第二步：引导学生观察图片中的螺纹，说出螺纹类型及用途。结合实践及时巩固此部分内容。） 教学设计：引导学生观察手中的螺纹，说出它的种类，归结特点。突出学生学习的主观能动性。
随堂练习 （一）比记忆力 1、螺纹按螺旋线形成的表面可分为：内螺纹和( ) 2、螺纹按旋向可分为左旋和( )应用广泛的是( ) （二）比眼力(观察图片，说出螺纹类型) （三）比判断力 1、逆时针方向旋入的螺纹是右旋螺纹。（ ） 2、两个相互配合的螺纹，其旋向相同。（ ） （四）比辨别力 1、以下螺纹中用于紧固连接的螺纹是( ) A.三角形螺纹 B.梯形螺纹 C.锯齿形螺纹 D.矩形螺纹 2、螺旋千斤顶采用的是（ ） A.三角形螺纹 B.梯形螺纹 C.锯齿形螺纹 D.矩形螺纹 五、课后作业： 观察生活中、实训车间中应用的螺纹，分析其种类及应用并形成文字。
教学反思
