年级： 机电高二 课题 链传动（1） 课型 新授课
主备人 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解链传动的组成及传动比 2、掌握链传动的常用类型
学习重点与难点： 掌握链传动的常用类型
使用教具 多媒体课件、实物模型

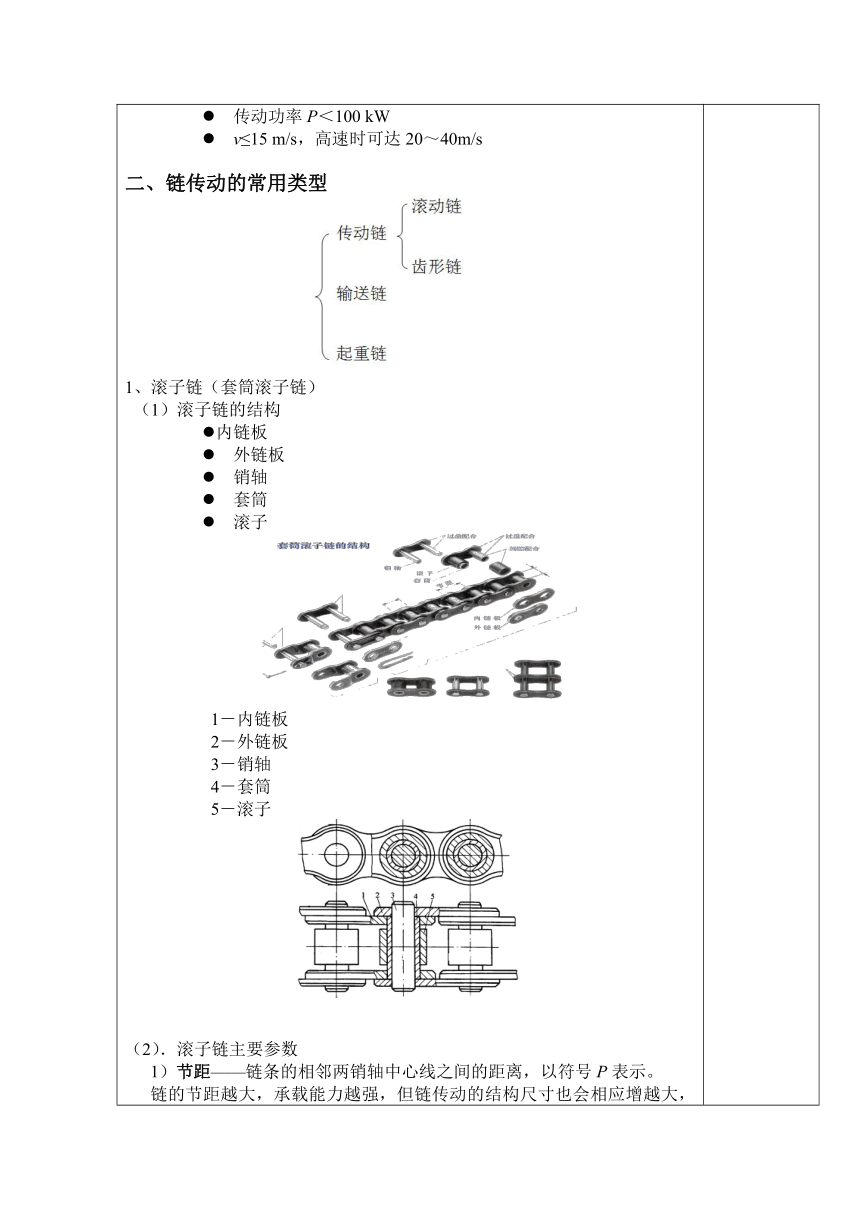

一、链传动的传动比 1．链传动的组成 （1）－主动链轮 （2）－链条 （3）－从动链轮 2．链传动的传动比 n1、n2 —— 主、从动轮的转速，r/min z1、z2 —— 主、从动轮齿数 3．链传动的应用特点 i≤6，低速传动时i可达10 a≤6 m，最大中心距可达15 m 传动功率P＜100 kW v≤15 m/s，高速时可达20～40m/s 二、链传动的常用类型 滚子链（套筒滚子链） （1）滚子链的结构 内链板 外链板 销轴 套筒 滚子 1－内链板 2－外链板 3－销轴 4－套筒 5－滚子 （2）．滚子链主要参数 1）节距——链条的相邻两销轴中心线之间的距离，以符号P表示。 链的节距越大，承载能力越强，但链传动的结构尺寸也会相应增越大，传动的振动、冲击和噪声也越严重。 滚子链的承载能力和排数成正比，但排数越多，各排受力越不均匀，所以排数不能过多。 2）节数——滚子链的长度用节数来表示。链节数应尽量选取偶数。 开口销 弹簧夹 过渡链节 （3）．滚子链的标记 例如：
随堂练习 链传动的组成？ 2、链传动的应用特点？ 3、链传动的传动比计算公式 4、套筒滚子链的结构、标记及接头形式？ 5、齿形链的应用举例？
教学反思
