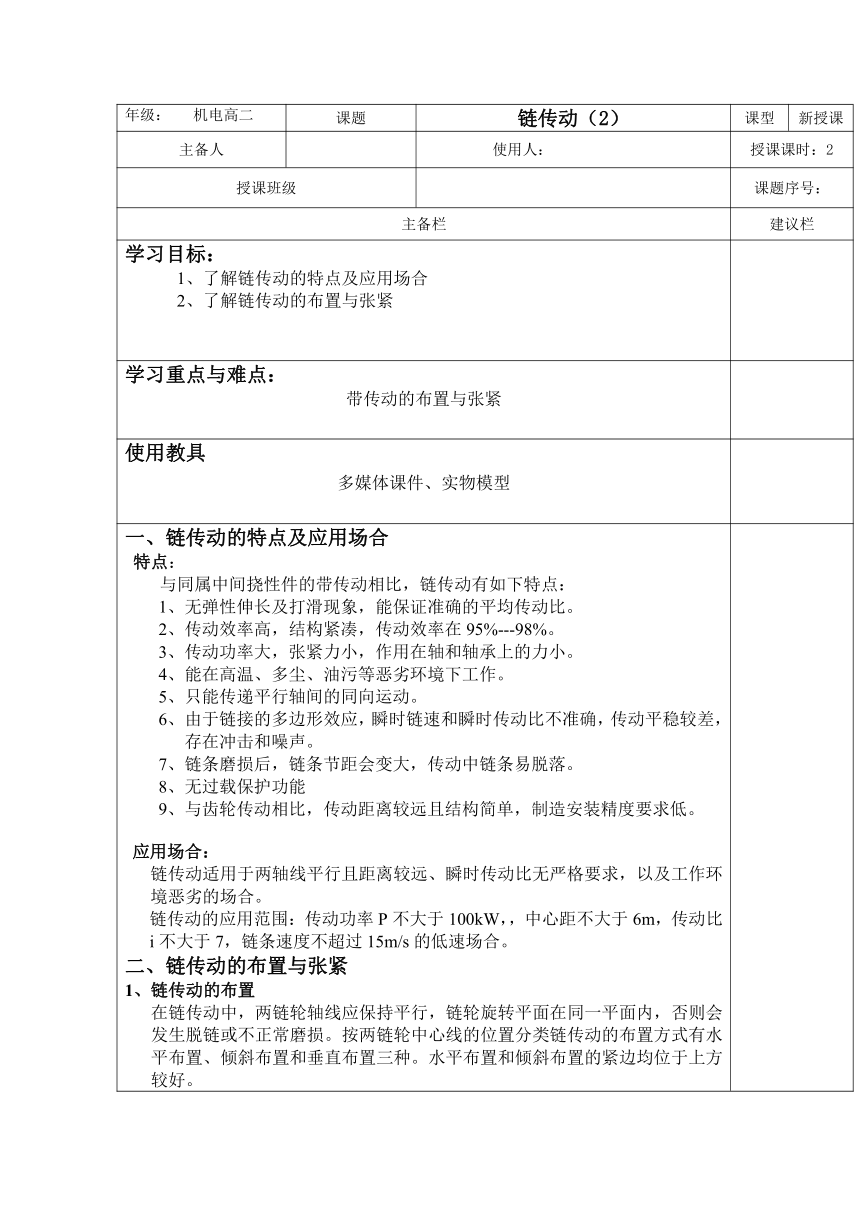

年级： 机电高二 课题 链传动（2） 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解链传动的特点及应用场合 2、了解链传动的布置与张紧
学习重点与难点： 带传动的布置与张紧
使用教具 多媒体课件、实物模型
一、链传动的特点及应用场合 特点： 与同属中间挠性件的带传动相比，链传动有如下特点： 无弹性伸长及打滑现象，能保证准确的平均传动比。 传动效率高，结构紧凑，传动效率在95%---98%。 传动功率大，张紧力小，作用在轴和轴承上的力小。 能在高温、多尘、油污等恶劣环境下工作。 只能传递平行轴间的同向运动。 由于链接的多边形效应，瞬时链速和瞬时传动比不准确，传动平稳较差，存在冲击和噪声。 链条磨损后，链条节距会变大，传动中链条易脱落。 无过载保护功能 与齿轮传动相比，传动距离较远且结构简单，制造安装精度要求低。 应用场合： 链传动适用于两轴线平行且距离较远、瞬时传动比无严格要求，以及工作环境恶劣的场合。 链传动的应用范围：传动功率P不大于100kW，，中心距不大于6m，传动比i不大于7，链条速度不超过15m/s的低速场合。 二、链传动的布置与张紧 1、链传动的布置 在链传动中，两链轮轴线应保持平行，链轮旋转平面在同一平面内，否则会发生脱链或不正常磨损。按两链轮中心线的位置分类链传动的布置方式有水平布置、倾斜布置和垂直布置三种。水平布置和倾斜布置的紧边均位于上方较好。 2、链传动的张紧 链传动张紧的目的为：避免因铰链磨损使链条的长度增加，造成松辺垂度过大，而引起链条与链轮啮合不良引起链条振动；同时增大链条与链轮的包角。张紧方法有： 调整中心距 使用张紧轮 将磨损变长的链条拆掉 3、链条的润滑 链条应有良好的润滑，否则会影响其使用寿命。润滑剂选用N32、N36、N68机械油；温度低时选用粘度低的润滑油，温度高时选用粘度高的润滑油。
随堂练习 1、课本P130所示的二级减速传动装置方案是否合理？为什么？
教学反思
