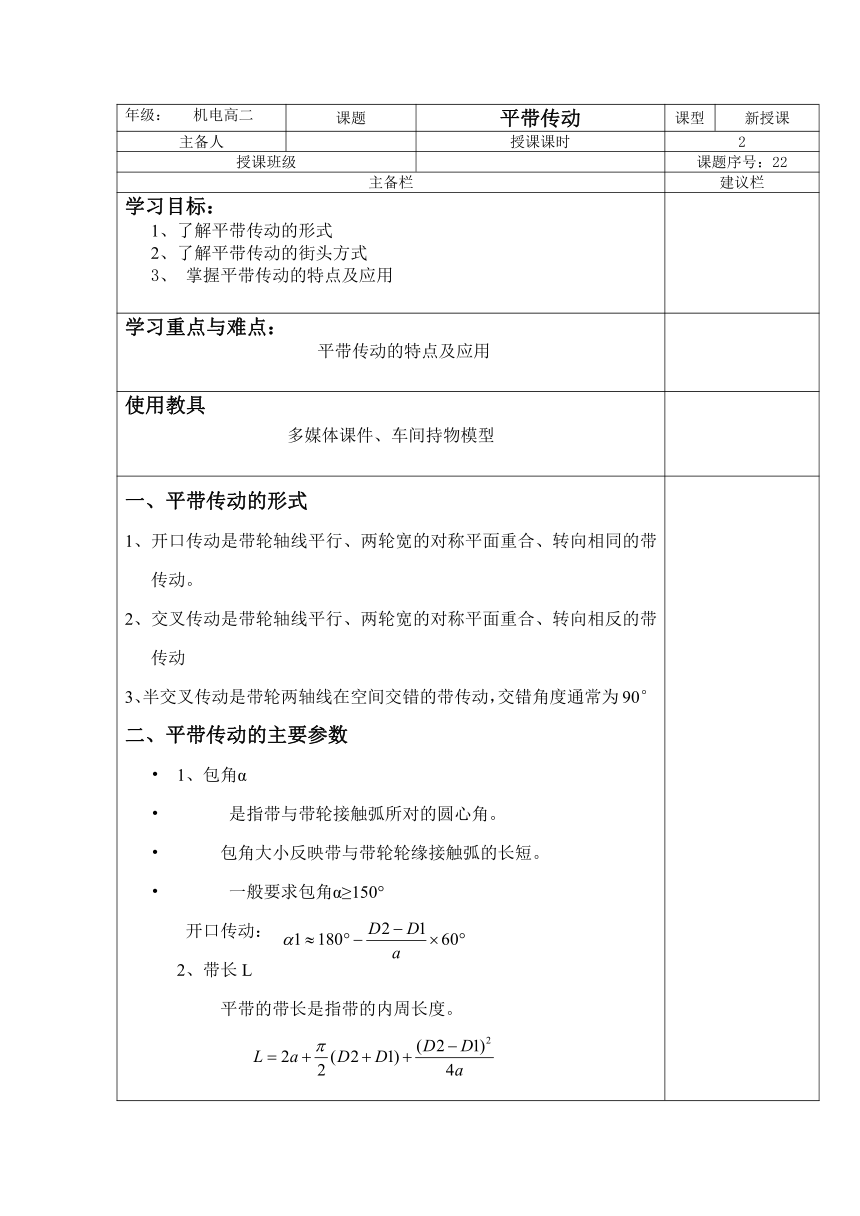

年级： 机电高二 课题 平带传动 课型 新授课
主备人 授课课时 2
授课班级 课题序号：22
主备栏 建议栏
学习目标： 了解平带传动的形式 了解平带传动的街头方式 掌握平带传动的特点及应用
学习重点与难点： 平带传动的特点及应用
使用教具 多媒体课件、车间持物模型
一、平带传动的形式 1、开口传动是带轮轴线平行、两轮宽的对称平面重合、转向相同的带传动。 2、交叉传动是带轮轴线平行、两轮宽的对称平面重合、转向相反的带传动 3、半交叉传动是带轮两轴线在空间交错的带传动，交错角度通常为90° 二、平带传动的主要参数 1、包角α 是指带与带轮接触弧所对的圆心角。 包角大小反映带与带轮轮缘接触弧的长短。 一般要求包角α≥150° 开口传动： 2、带长L 平带的带长是指带的内周长度。 三、平带传动的类型和接头方式 1、平带传动的类型有：皮革平带、帆布芯平带、编织平带和复合平带等。 2、平带的接头方式有：胶合、缝合、铰链带扣等。 3、经胶合或缝合的接头，传动时冲击小，传动速度可以高一些，铰链带扣式接头传递的功率较大，但传动速度不能太高，以免引起强烈的冲击和振动。
随堂练习 1、试述带传动的工作原理。 2、带传动的类型包括哪些？ 3、什么是包角？包角的大小对带传动有什么影响？ 4、平带开口传动中，已知主、从动轮转向相反，主动轮直径D1=140mm,转n1=1440r/min，从动轮转速n2=720r/min，工作中心距a=1000mm，试求： 1）传动比i 2）从动轮直径D2； 3）验算包角α 4）带长L； 5）若主动轮输入功率P=5kW，传动装置的总效率η=0.8，求从动轴的输出功率Pc。
教学反思
