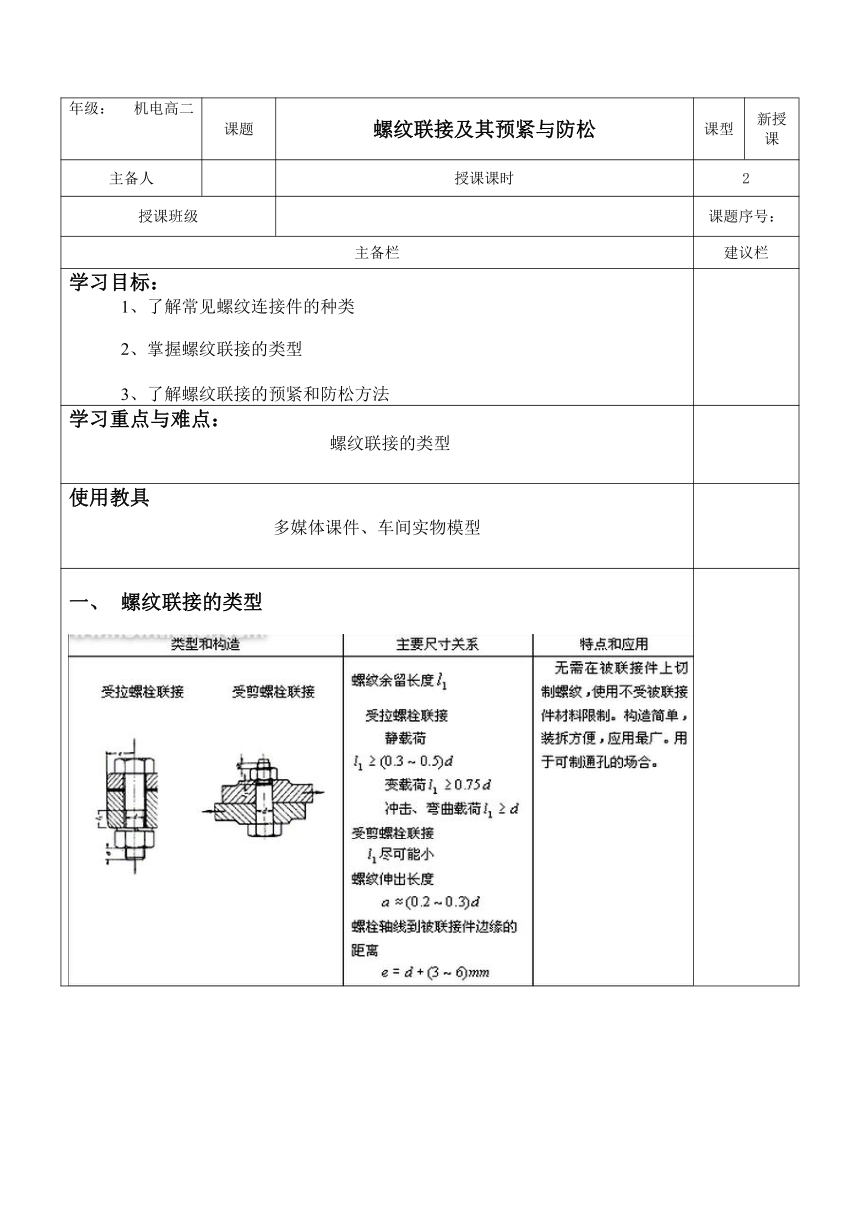

年级： 机电高二 课题 螺纹联接及其预紧与防松 课型 新授课
主备人 授课课时 2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解常见螺纹连接件的种类 2、掌握螺纹联接的类型 3、了解螺纹联接的预紧和防松方法
学习重点与难点： 螺纹联接的类型
使用教具 多媒体课件、车间实物模型
螺纹联接的类型 二、螺纹联接的预紧 螺纹联接在承受工作载荷之前预先受到的一个拧紧作用力叫预紧力。预紧的目的在于增强联接的可靠性和紧密性。
　　一般规定，拧紧后螺纹联接件的预紧力不应超过其材料屈服极限σs的80%。对于一般联接用的钢制螺栓联接的预紧力F0，推荐按下列关系确定：
　　碳素钢螺栓：　　
　　合金钢螺栓：　　
式中：σs为螺栓材料的屈服极限；
　　　A1为螺栓小径处的截面积，
　　通常借助于测力矩扳手或定力矩扳手，利用控制预紧力矩的方法来控制预紧力大小。 三、螺纹联接的防松 螺纹联接一般都能满足自锁条件，拧紧后螺母和螺栓头部等支承面上也有防松作用，所以在静载荷和工作温度变化不大时，螺纹联接不会自动松脱。但在冲击、振动或变载荷作用下，或在高温或温度变化较大的情况下，螺纹联接中的预紧力和摩擦力会逐渐减小或可能瞬时消失，导致联接失效。
　　螺纹联接一旦失效，将严重影响机器的正常工作，甚至造成事故。因此，为保证联接安全可靠，设计时必须采取有效的防松措施。
　　防松的根本问题在于防止螺旋副相对转动。按工作原理的不同，防松方法分为摩擦防松、机械防松等。此外还有一些特殊的防松方法，例如铆冲防松、在旋合螺纹间涂胶防松等。
　　对于重要的联接，特别是在机器内部不易检查的联接，应采用比较可靠的机械防松。
随堂练习 常见的螺纹联接件有哪些？ 2、螺纹联接为什么要防松？防松的原理是什么？
教学反思
