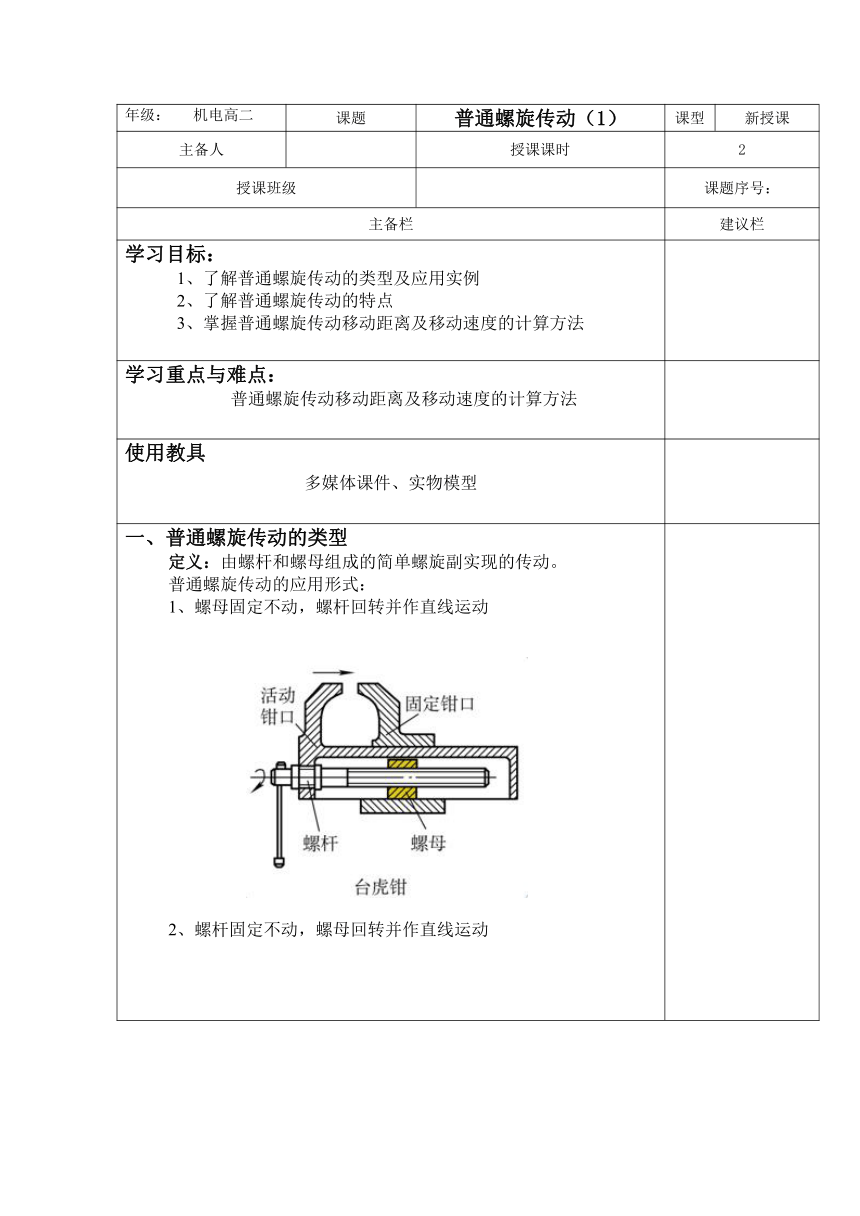

年级： 机电高二 课题 普通螺旋传动（1） 课型 新授课
主备人 授课课时 2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解普通螺旋传动的类型及应用实例 2、了解普通螺旋传动的特点 3、掌握普通螺旋传动移动距离及移动速度的计算方法
学习重点与难点： 普通螺旋传动移动距离及移动速度的计算方法
使用教具 多媒体课件、实物模型
一、普通螺旋传动的类型 定义：由螺杆和螺母组成的简单螺旋副实现的传动。 普通螺旋传动的应用形式： 1、螺母固定不动，螺杆回转并作直线运动 2、螺杆固定不动，螺母回转并作直线运动 螺杆回转，螺母作直线运动 螺母回转，螺杆作直线运动 普通螺旋传动的特点： 结构简单，工作连续，传动平稳、无噪声。 承载能力大，传动精度高 摩擦损失大，传动效率低
随堂练习 什么是螺旋传动？螺旋传动有何特点？ 常见普通螺旋传动有哪些应用形式？ 生产中有哪些应用实例？ 普通螺旋传动的移动方向如何判别？ 4、普通螺旋传动的特点有哪些？
教学反思
车刀架
螺母
手柄○
螺杆
车床横刀架
观察镁
螺杆
螺母
机架
观察镜螺旋调整装置
活动
钳口
固定钳口
螺杆
螺母
台虎钳
托盘

螺母
手柄
螺杆
螺纹千斤顶
