资源简介

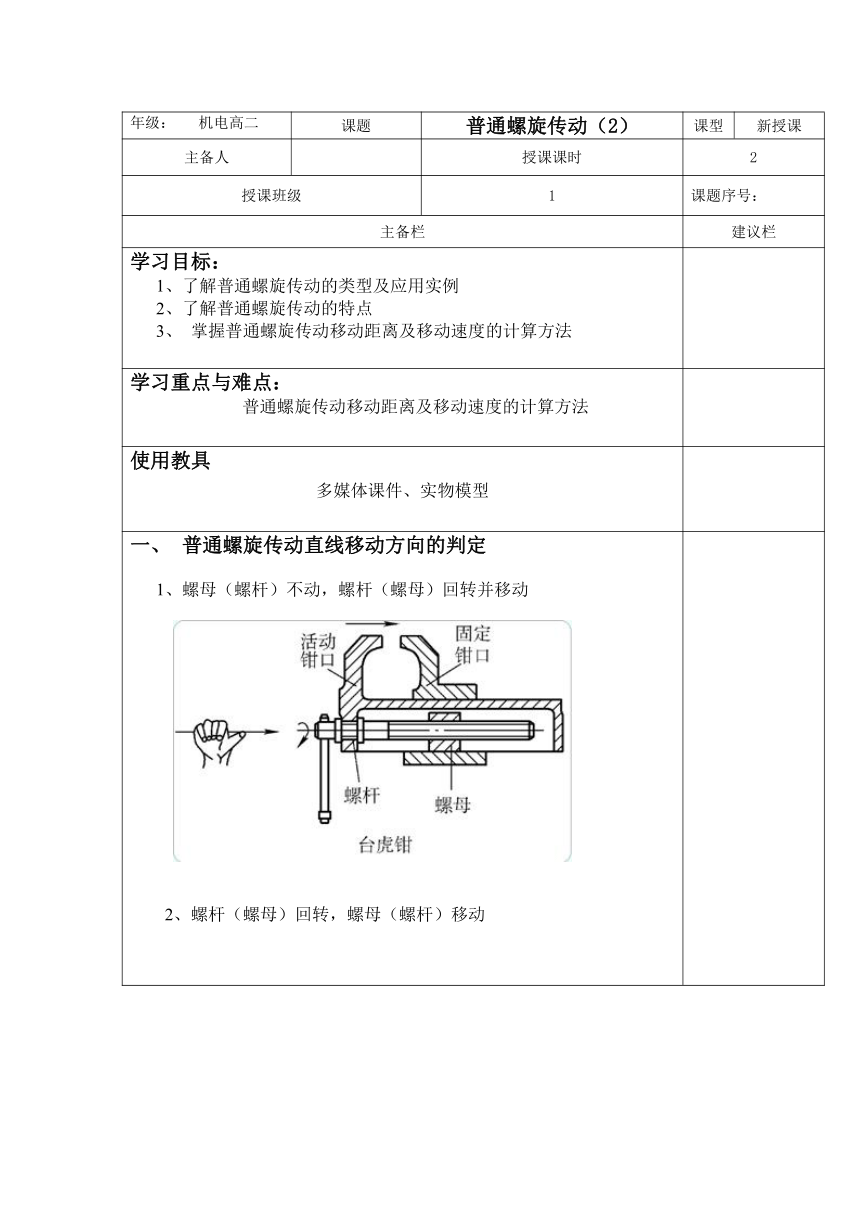

年级： 机电高二 课题 普通螺旋传动（2） 课型 新授课
主备人 授课课时 2
授课班级 1 课题序号：
主备栏 建议栏
学习目标： 1、了解普通螺旋传动的类型及应用实例 2、了解普通螺旋传动的特点 3、 掌握普通螺旋传动移动距离及移动速度的计算方法
学习重点与难点： 普通螺旋传动移动距离及移动速度的计算方法
使用教具 多媒体课件、实物模型
普通螺旋传动直线移动方向的判定 1、螺母（螺杆）不动，螺杆（螺母）回转并移动 2、螺杆（螺母）回转，螺母（螺杆）移动 二、普通螺旋传动直线移动距离的计算 L = NPh L ——螺杆（螺母）移动距离，mm N —— 回转周数，r Ph —— 螺纹导程，mm 题：普通螺旋传动中，已知左旋双线螺杆的螺距为8mm，若螺杆按图示方向回转两周，螺母移动了多少距离？方向如何？
随堂练习 1、课本7-12图所示的螺旋传动，螺距为5mm，双线，若螺杆回转6圈，问螺杆的移动距离为多少？
教学反思
螺母
左旋螺杆
0偽
解：普通螺旋传动螺母移动距离为：
L=NPh=NPZ=2×8×2=32mm
活动
固定
铅可
钳口
螺杆
螺母
台虎钳
床鞍
丝杠
开合螺母
车床床鞍的螺旋传动
