年级： 机电高二 课题 变速机构和变向机构 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解常见变速机构的类型、工作原理及应用特点 2、了解常用变向机构的类型、工作原理及应用特点
学习重点与难点： 学生的文化基础薄弱，理解能力较差
使用教具 多媒体课件、实物模型

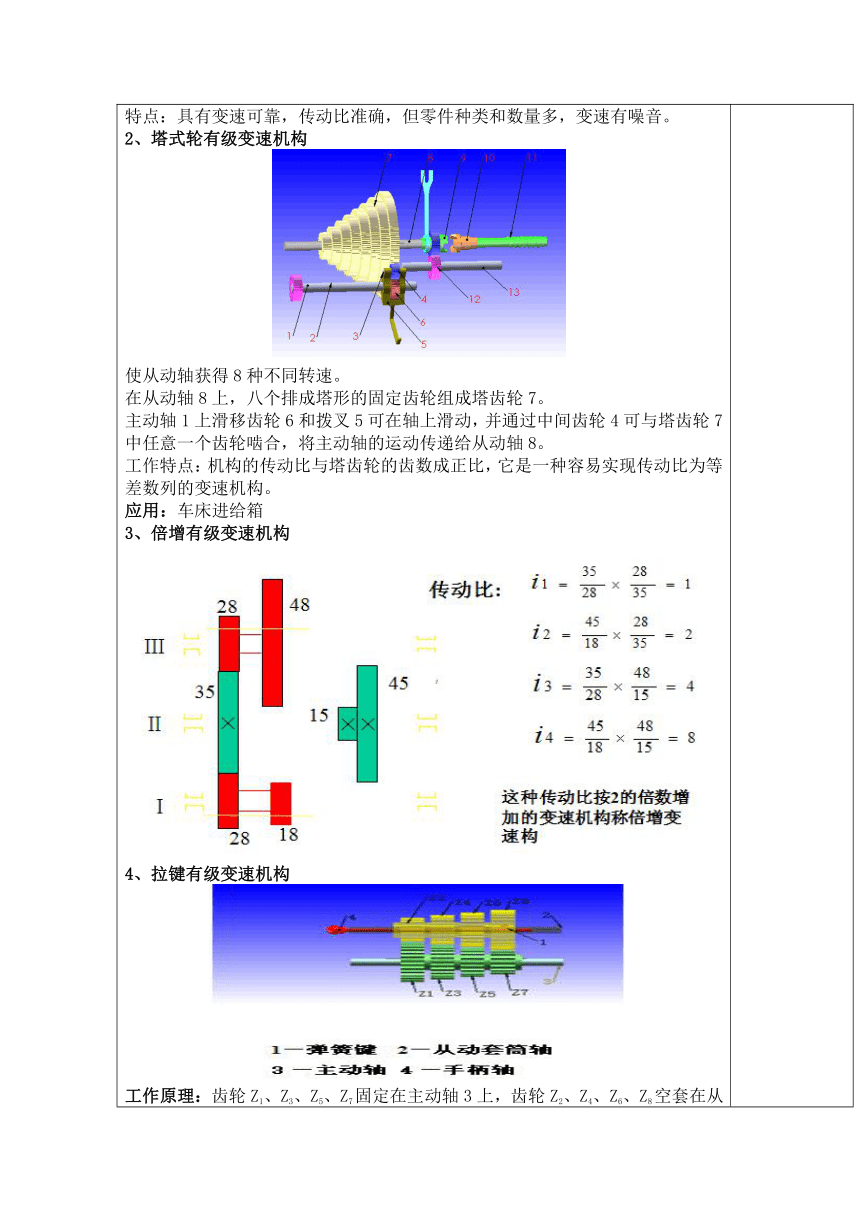

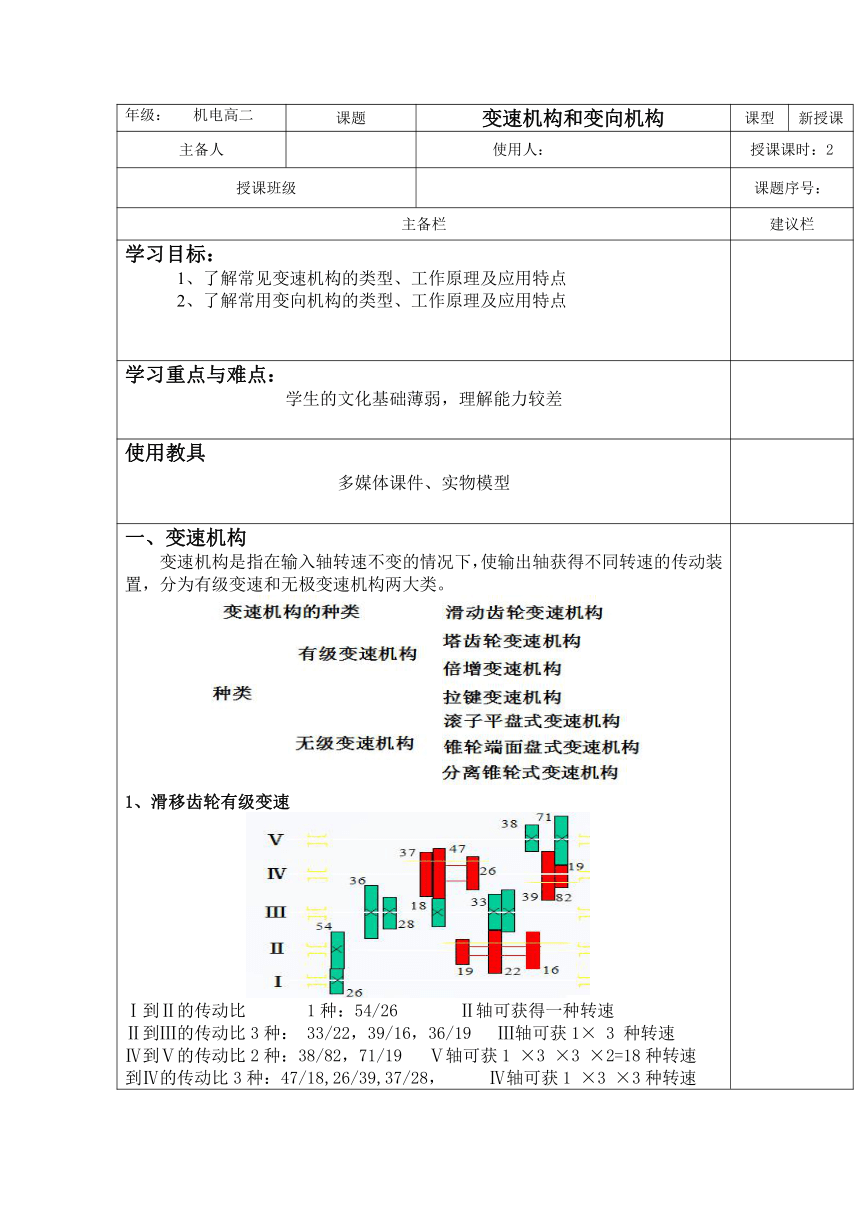

一、变速机构 变速机构是指在输入轴转速不变的情况下，使输出轴获得不同转速的传动装置，分为有级变速和无极变速机构两大类。 1、滑移齿轮有级变速 Ⅰ到Ⅱ的传动比 1种：54/26 Ⅱ轴可获得一种转速 Ⅱ到Ⅲ的传动比3种： 33/22，39/16，36/19 Ⅲ轴可获1× 3 种转速 Ⅳ到Ⅴ的传动比2种：38/82，71/19 Ⅴ轴可获1 ×3 ×3 ×2=18种转速 到Ⅳ的传动比3种：47/18,26/39,37/28， Ⅳ轴可获1 ×3 ×3种转速 特点：具有变速可靠，传动比准确，但零件种类和数量多，变速有噪音。 2、塔式轮有级变速机构 使从动轴获得8种不同转速。 在从动轴8上，八个排成塔形的固定齿轮组成塔齿轮7。 主动轴1上滑移齿轮6和拨叉5可在轴上滑动，并通过中间齿轮4可与塔齿轮7中任意一个齿轮啮合，将主动轴的运动传递给从动轴8。 工作特点：机构的传动比与塔齿轮的齿数成正比，它是一种容易实现传动比为等差数列的变速机构。 应用：车床进给箱 3、倍增有级变速机构 4、拉键有级变速机构 工作原理：齿轮Z1、Z3、Z5、Z7固定在主动轴3上，齿轮Z2、Z4、Z6、Z8空套在从动套筒轴2上，中间用垫圈分开，手柄轴4插入从动套筒轴2中,手柄前端的弹簧键1，可从套筒轴的键槽中弹出，嵌入任一个空套齿轮的键槽中。从而将主动轴3的运动通过齿轮副和弹簧键1传递给从动轴2。 工作特点：结构紧凑,但拉键的刚度低,不能传递较大的转矩。 5、锥轮-端面盘式无级变速机构 工作原理： 锥轮1安装在轴线倾斜的电动机轴上，端面盘2安装在底板支架5上， 转动齿轮4使固定在底板上的齿条3连同支架5移动，从而改变锥轮1与端面盘2的接触半径R1、R2，获得不同的传动比，实现无级变速。 6、分离锥轮式无级变速机构 工作原理： 两对可滑移的锥轮2、４分别安装在主、从动轴上，并用杠杆3连接，杠杆3以支架6为支点。两对锥轮间利用带传动。转动手轮1，两个螺母反向移动（两段螺纹旋向相反），使杠杆3摆动，从而改变传动带10与锥轮2、４的接触半径，达到无级变速。 有级变速机构的特点 优点: 可实现在一定范围内分级变速，具有变速可 传动比准确，结构紧凑等。 缺点: 零件种类数量多，高速回转不平稳，变速时 有噪音。 无级变速机构的特点 优点: 可实现在一定范围内的无级变速，传动平稳， 噪声小。 缺点: 机械无级变速机构的变速范围和传动比在实 际使用中均限制在一定范围内，不能随意扩 大，由于采用摩擦传动，变速时和使用中， 随负荷性质的变化，不能保证准确传动比。 二、变向机构 变向机构是指在输入轴旋转方向不变的条件下，改变从动轮（轴）旋转方向的装置。有： 三星齿轮变向机构 滑移齿轮变向机构 锥齿轮变向机构
随堂练习 什么是变速机构？变速机构分为哪几类？ 2、常用的有级变速机构有哪些？他们是如何实现变速的？分别有何特点？
教学反思
