年级： 机电高二 课题 槽轮机构 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握槽轮机构的工作原理与基本类型 2、了解槽轮机构的主要参数和运动系数 3、掌握槽轮机构的特点与应用
学习重点与难点： 槽轮机构的工作原理与基本类型
使用教具 多媒体课件、实物模型

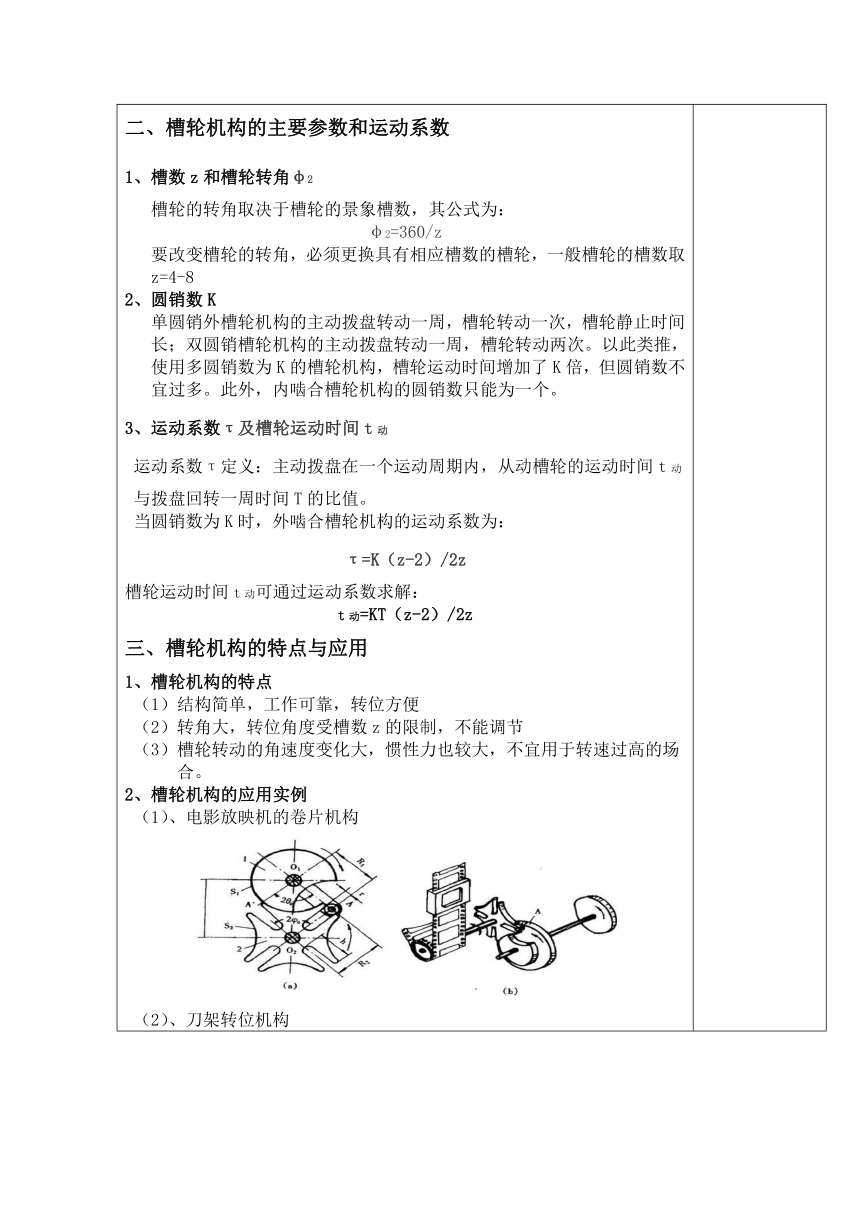

一、槽轮机构的工作原理和类型 1、工作原理 槽轮的单向间歇运动图 2、基本类型和特点 类型： 单圆销外槽轮机构 双圆销外槽轮机构 内啮合槽轮机构 特点： 结构简单，转位方便，工作可靠，传动的平稳性好，能准确控制槽轮的转角。但转角的大小受到槽数z的限制，不能调节，且在槽轮转动的始末位置处存在冲击，随着转速的增加或槽轮槽数的减少而加剧，故不适用于高速。 二、槽轮机构的主要参数和运动系数 1、槽数z和槽轮转角φ2 槽轮的转角取决于槽轮的景象槽数，其公式为： φ2=360/z 要改变槽轮的转角，必须更换具有相应槽数的槽轮，一般槽轮的槽数取z=4-8 2、圆销数K 单圆销外槽轮机构的主动拨盘转动一周，槽轮转动一次，槽轮静止时间长；双圆销槽轮机构的主动拨盘转动一周，槽轮转动两次。以此类推，使用多圆销数为K的槽轮机构，槽轮运动时间增加了K倍，但圆销数不宜过多。此外，内啮合槽轮机构的圆销数只能为一个。 3、运动系数τ及槽轮运动时间t动 运动系数τ定义：主动拨盘在一个运动周期内，从动槽轮的运动时间t动 与拨盘回转一周时间T的比值。 当圆销数为K时，外啮合槽轮机构的运动系数为： τ=K（z-2）/2z 槽轮运动时间t动可通过运动系数求解： t动=KT（z-2）/2z 三、槽轮机构的特点与应用 1、槽轮机构的特点 （1）结构简单，工作可靠，转位方便 （2）转角大，转位角度受槽数z的限制，不能调节 （3）槽轮转动的角速度变化大，惯性力也较大，不宜用于转速过高的场合。 2、槽轮机构的应用实例 （1）、电影放映机的卷片机构 （2）、刀架转位机构
随堂练习 槽轮机构是如何实现间歇运动的？说明槽轮径向槽数和拨盘圆销数对机构运动的影响。 与棘轮机构相比，槽轮机构有何特点？ 槽轮机构的主要参数是什么？如何选择？ 电影放映机为保证均衡、间歇性地送片而采用槽轮机构卷片。已知圆销数个数K=1，槽数z=4，要求每秒输送24个画面。试求拨盘转速及每送一个画面的停歇时间。
教学反思
