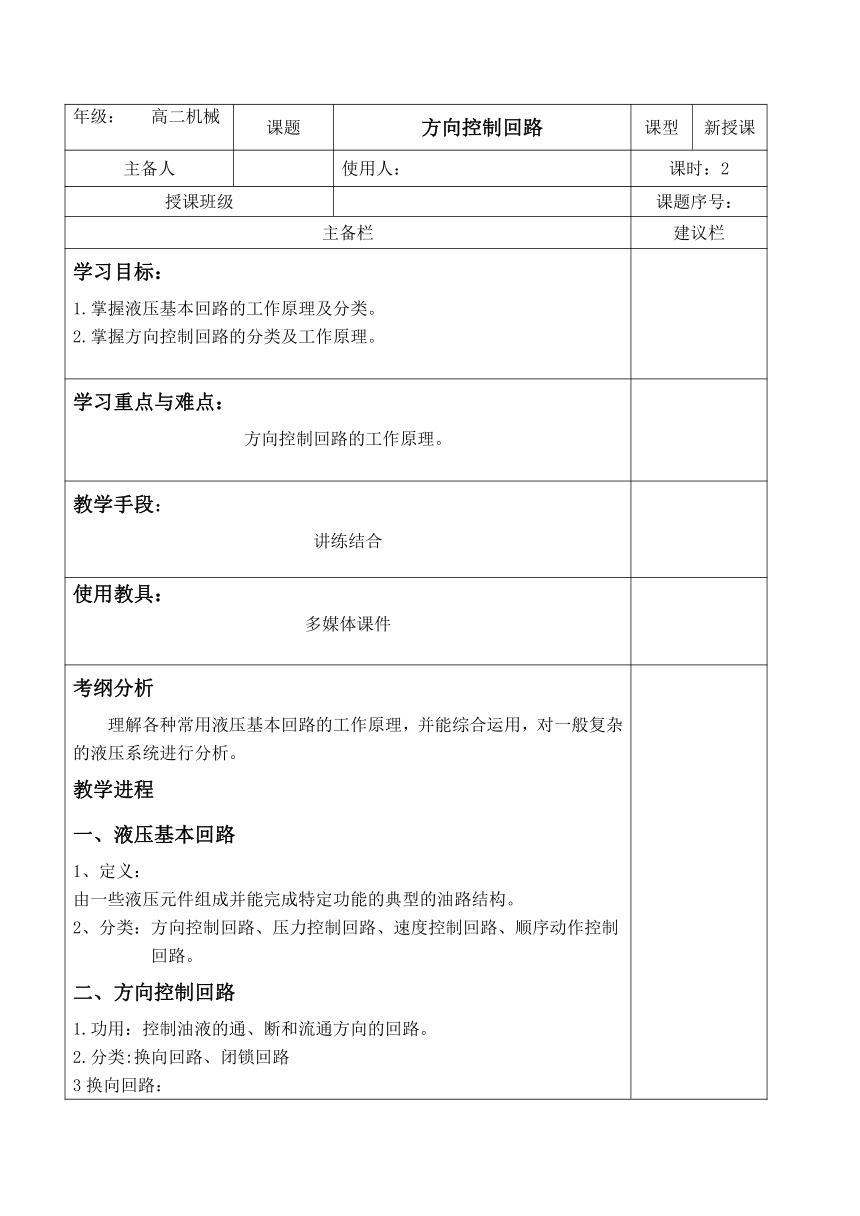

年级： 高二机械 课题 方向控制回路 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1.掌握液压基本回路的工作原理及分类。 2.掌握方向控制回路的分类及工作原理。
学习重点与难点： 方向控制回路的工作原理。
教学手段： 讲练结合
使用教具： 多媒体课件

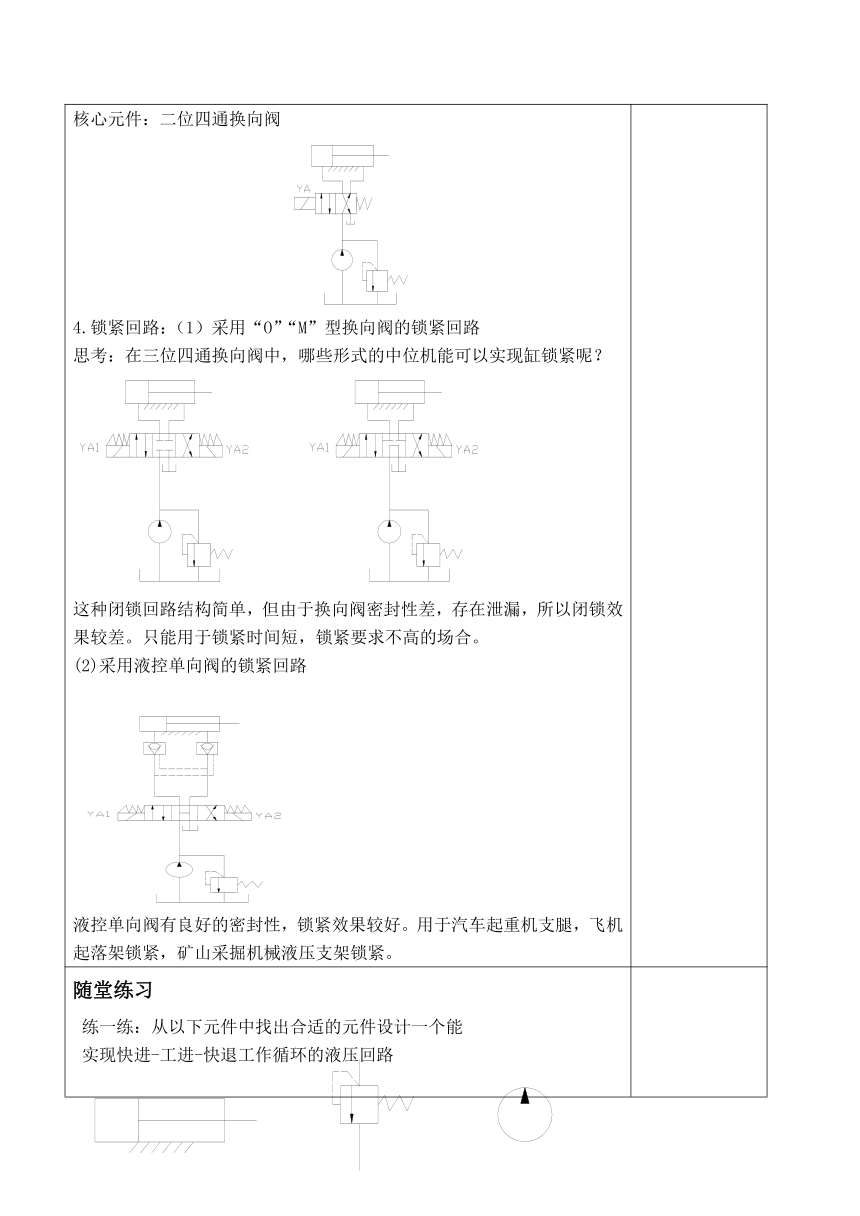

考纲分析 理解各种常用液压基本回路的工作原理，并能综合运用，对一般复杂的液压系统进行分析。 教学进程 液压基本回路 1、定义： 由一些液压元件组成并能完成特定功能的典型的油路结构。 分类：方向控制回路、压力控制回路、速度控制回路、顺序动作控制 回路。 方向控制回路 功用：控制油液的通、断和流通方向的回路。 分类:换向回路、闭锁回路 3换向回路： 核心元件：二位四通换向阀 4.锁紧回路：（1）采用“O”“M”型换向阀的锁紧回路 思考：在三位四通换向阀中，哪些形式的中位机能可以实现缸锁紧呢？ 这种闭锁回路结构简单，但由于换向阀密封性差，存在泄漏，所以闭锁效果较差。只能用于锁紧时间短，锁紧要求不高的场合。 (2)采用液控单向阀的锁紧回路 液控单向阀有良好的密封性，锁紧效果较好。用于汽车起重机支腿，飞机起落架锁紧，矿山采掘机械液压支架锁紧。
随堂练习 练一练：从以下元件中找出合适的元件设计一个能 实现快进-工进-快退工作循环的液压回路 一、填空题： 1．同时具有卸荷、闭锁功能的滑阀机能为 型。 2．闭锁回路包括：滑阀机能为 型或 型换向阀的闭锁回路，液控 阀的闭锁回路等。它们的作用是使 元件在任意位置上停止及防止停止后的窜动。 3．三位换向阀在 位时的 关系称为中位滑阀机能。 二、判断题： 1．为实现液压缸的差动连接必须采用单出杆活塞式液压缸，且换向阀为H型中位滑阀机能。（ ） 2.换向最平稳的滑阀机能是P型。（ ） 三、选择题： 1．闭锁回路的核心元件为（ ） A．换向阀和液控单向阀 B．溢流阀和减压阀 C．顺序阀和压力继电器 D．节流阀和调速阀 2．在实现液压缸差动连接时，三位换向阀应采用（ ）型中位滑阀机能；要实现液压泵卸荷，可采用三位换向阀的（ ）型中位滑阀机能。 A.O B.P C.M D.H E.Y
布置作业： 课后习题及练习册上相应题
教学反思
