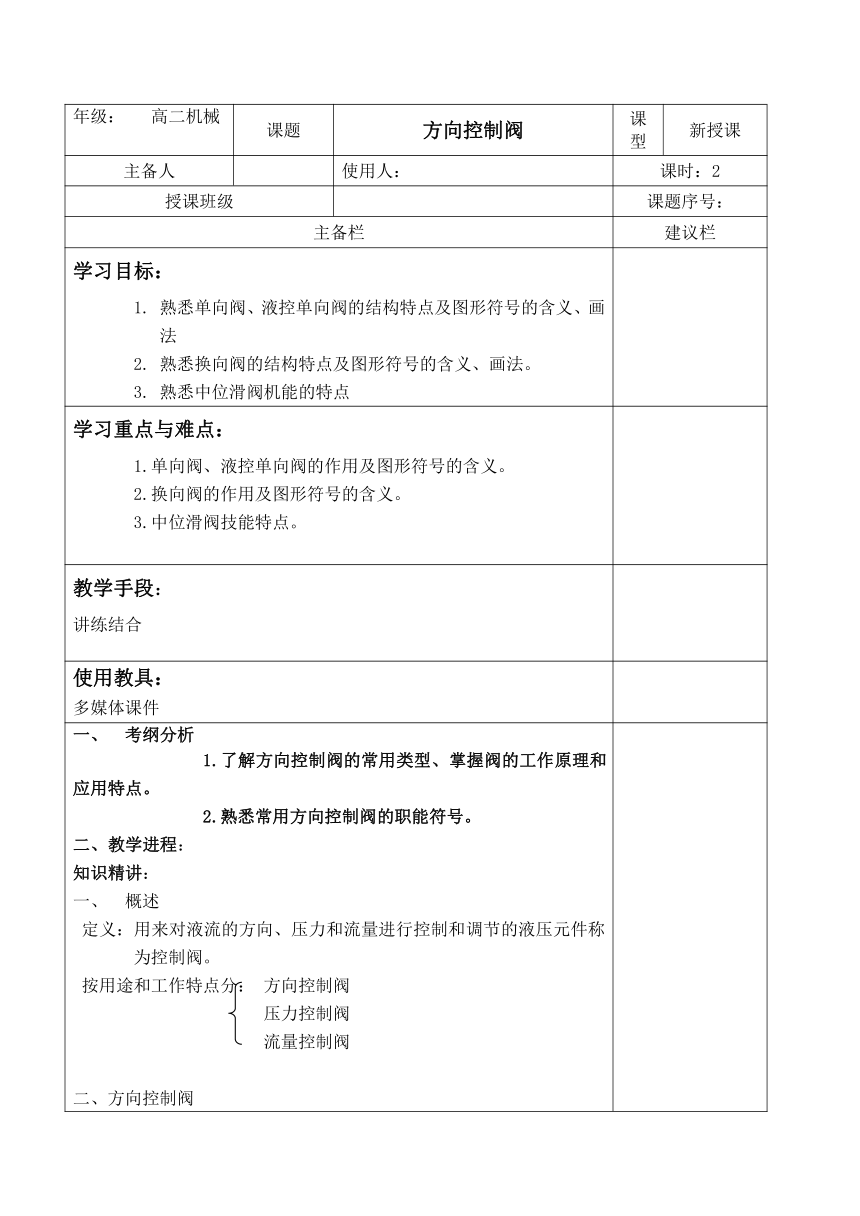

年级： 高二机械 课题 方向控制阀 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 熟悉单向阀、液控单向阀的结构特点及图形符号的含义、画法 熟悉换向阀的结构特点及图形符号的含义、画法。 熟悉中位滑阀机能的特点
学习重点与难点： 1.单向阀、液控单向阀的作用及图形符号的含义。 2.换向阀的作用及图形符号的含义。 3.中位滑阀技能特点。
教学手段： 讲练结合
使用教具： 多媒体课件

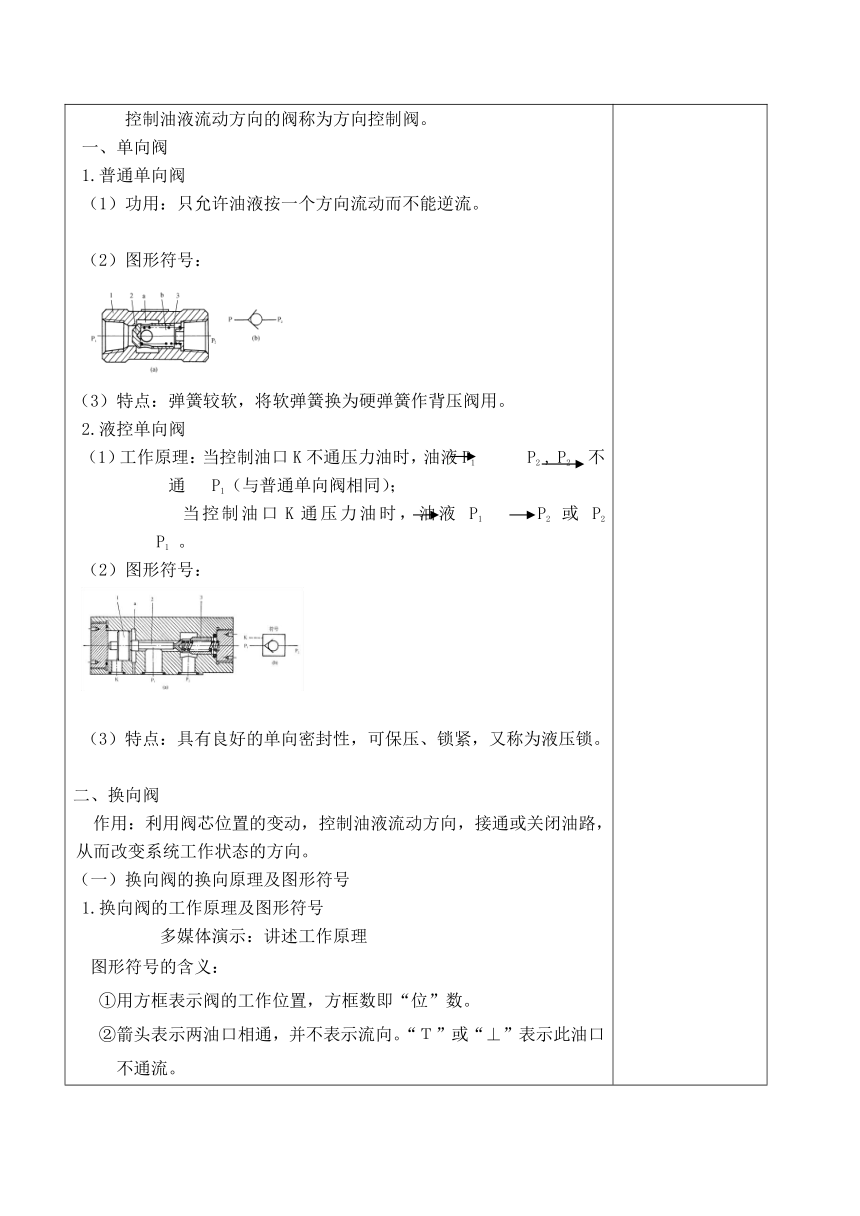

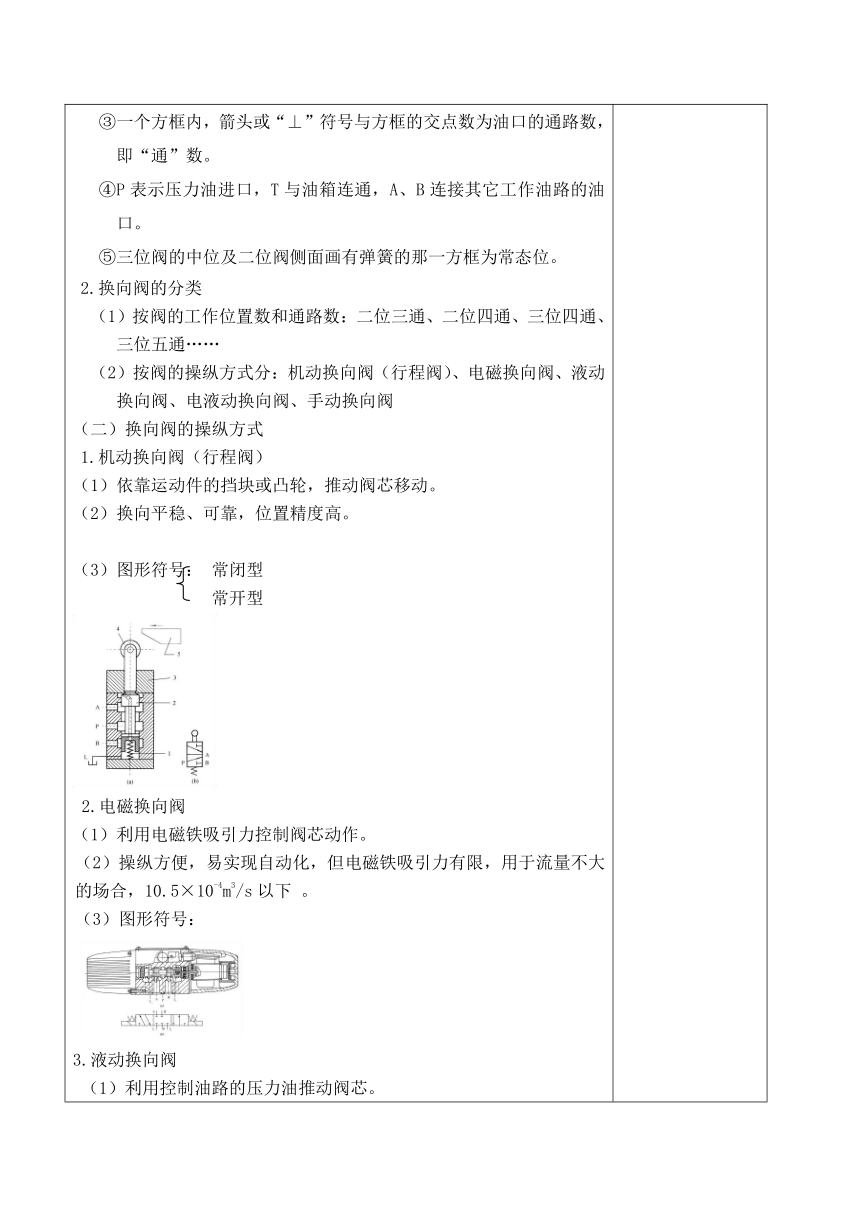

考纲分析 1.了解方向控制阀的常用类型、掌握阀的工作原理和应用特点。 2.熟悉常用方向控制阀的职能符号。 二、教学进程： 知识精讲： 一、 概述 定义：用来对液流的方向、压力和流量进行控制和调节的液压元件称为控制阀。 按用途和工作特点分： 方向控制阀 压力控制阀 流量控制阀 二、方向控制阀 控制油液流动方向的阀称为方向控制阀。 一、单向阀 1.普通单向阀 （1）功用：只允许油液按一个方向流动而不能逆流。 （2）图形符号： （3）特点：弹簧较软，将软弹簧换为硬弹簧作背压阀用。 2.液控单向阀 （1）工作原理：当控制油口K不通压力油时，油液P1 P2 , P2 不通 P1（与普通单向阀相同）； 当控制油口K通压力油时，油液 P1 P2 或 P2 P1 。 （2）图形符号： （3）特点：具有良好的单向密封性，可保压、锁紧，又称为液压锁。 二、换向阀 作用：利用阀芯位置的变动，控制油液流动方向，接通或关闭油路，从而改变系统工作状态的方向。 （一）换向阀的换向原理及图形符号 1.换向阀的工作原理及图形符号 多媒体演示：讲述工作原理 图形符号的含义： ①用方框表示阀的工作位置，方框数即“位”数。 ②箭头表示两油口相通，并不表示流向。“Τ”或“⊥”表示此油口不通流。 ③一个方框内，箭头或“⊥”符号与方框的交点数为油口的通路数，即“通”数。 ④P表示压力油进口，T与油箱连通，A、B连接其它工作油路的油口。 ⑤三位阀的中位及二位阀侧面画有弹簧的那一方框为常态位。 2.换向阀的分类 （1）按阀的工作位置数和通路数：二位三通、二位四通、三位四通、三位五通…… （2）按阀的操纵方式分：机动换向阀（行程阀）、电磁换向阀、液动换向阀、电液动换向阀、手动换向阀 （二）换向阀的操纵方式 1.机动换向阀（行程阀） （1）依靠运动件的挡块或凸轮，推动阀芯移动。 （2）换向平稳、可靠，位置精度高。 （3）图形符号： 常闭型 常开型 2.电磁换向阀 （1）利用电磁铁吸引力控制阀芯动作。 （2）操纵方便，易实现自动化，但电磁铁吸引力有限，用于流量不大的场合，10.5×10-4m3/s以下 。 （3）图形符号： 3.液动换向阀 （1）利用控制油路的压力油推动阀芯。 （2）动作可靠、平稳，用于流量大的液压系统中，但它不如电磁铁控制方便。 （3）图形符号： 4.电液动换向阀 （1）电磁换向阀：先导阀，改变控制油路的方向。 液动换向阀：主阀，改变主油路的方向。 （2）控制方便，流量大。 （3）图形符号： 5.手动换向阀 （1）利用手动杠杆操纵阀芯。 （2）图形符号： （三）三位换向阀的中位滑阀机能 定义：三位阀中位时，各油口的连通方式称为中位滑阀机能。 滑阀机能型式： 1.“O”型 中间封闭：油口全闭，缸锁紧、泵不卸荷，并联的其它执行元件运动不受影响。 2.“H”型 中间开启：油口全开，泵卸荷、活塞在缸中浮动，其它缸不能并联使用。 3.“Y”型 ABT连接：进油口关闭，活塞在缸中浮动，泵不卸荷，并联缸可动。 4.“P”型 PAB连接：回油口关闭，泵出油口和两液压缸油口连通，可作差动连接，泵不卸荷，换向最平稳。 5.“M”型 PT连接：缸锁紧、泵卸荷，其它缸不能并联使用，用于立式或锁紧系统中。
随堂练习 一、填空题： 1．电磁换向阀用于流量不超过 的液压系统中。 2.电液动换向阀由 和 组合而成，起先导阀的是 ，起主阀的是 ，图形符号为 。 3.根据用途和工作特点不同，液压控制阀可以分为 、 、 三类。 4．同时具有卸荷、闭锁功能的滑阀机能为 型。 5．闭锁回路包括：滑阀机能为 型或 型换向阀的闭锁回路，液控 阀的闭锁回路等。它们的作用是使 元件在任意位置上停止及防止停止后的窜动。 6．三位换向阀在 位时的 关系称为中位滑阀机能。 二、判断题： 1.手动换向阀是用人力控制方法改变阀芯工作位置的换向阀，当手松开时，都会自动复位至原始状态。（ ） 2.电磁换向阀易于实现动作转换的自动化，应用最广。（ ） 3.液控单向阀是由单向阀和液控装置两部分组成。（ ） 4．为实现液压缸的差动连接必须采用单出杆活塞式液压缸，且换向阀为H型中位滑阀机能。（ ） 5.换向最平稳的滑阀机能是P型。（ ） 三、选择题： 1．大流量的液压系统所使用的换向阀一般为（ ） A．手动换向阀 B．机动换向阀 C．电磁换向阀 D．电液动换向阀 2.可用较小电磁铁来控制较大液流的是（ ）换向阀。 A.手动 B.机动 C.电磁 D.电液 3.以下各阀中不属于方向控制阀的是（ ） A.液动换向阀 B.液控单向阀 C.液控顺序阀 4．闭锁回路的核心元件为（ ） A．换向阀和液控单向阀 B．溢流阀和减压阀 C．顺序阀和压力继电器 D．节流阀和调速阀 5．在实现液压缸差动连接时，三位换向阀应采用（ ）型中位滑阀机能；要实现液压泵卸荷，可采用三位换向阀的（ ）型中位滑阀机能。 A.O B.P C.M D.H E.Y
小结：本节课主要讲了各种换向阀的结构特点及图形符号的含义、画法 及常用滑阀中位机能特点。
布置作业： 课后习题及练习册上相应题
教学反思：
