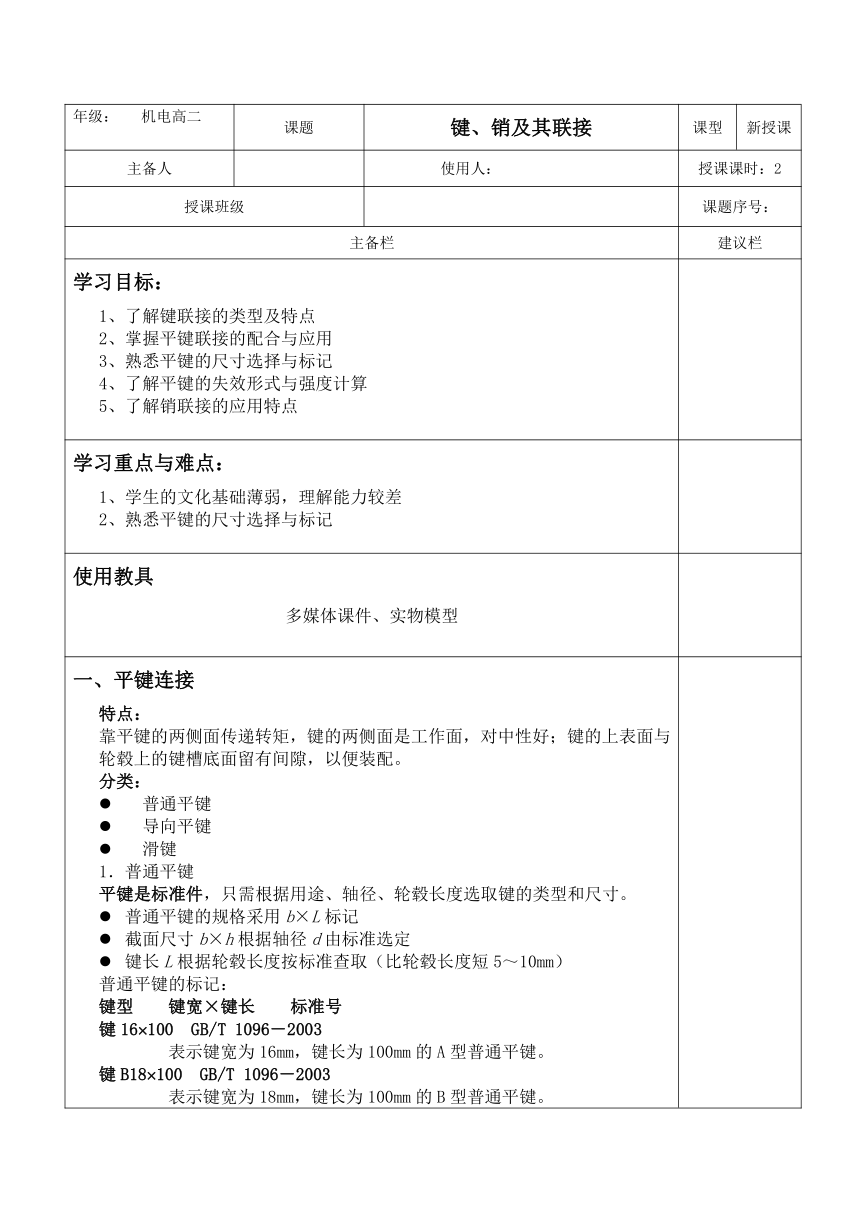

年级： 机电高二 课题 键、销及其联接 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解键联接的类型及特点 2、掌握平键联接的配合与应用 3、熟悉平键的尺寸选择与标记 4、了解平键的失效形式与强度计算 5、了解销联接的应用特点
学习重点与难点： 1、学生的文化基础薄弱，理解能力较差 2、熟悉平键的尺寸选择与标记
使用教具 多媒体课件、实物模型

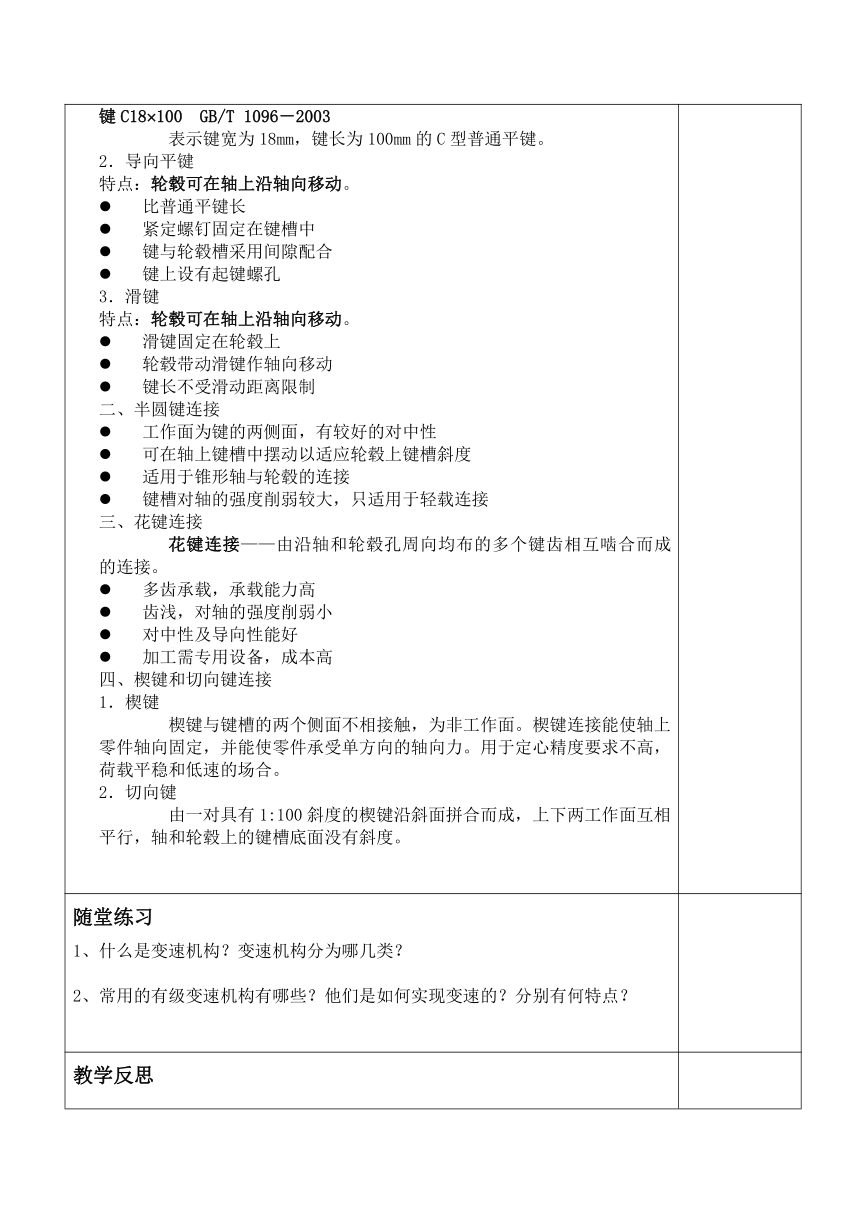

一、平键连接 特点： 靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。 分类： 普通平键 导向平键 滑键 1．普通平键 平键是标准件，只需根据用途、轴径、轮毂长度选取键的类型和尺寸。 普通平键的规格采用b×L标记 截面尺寸b×h根据轴径d由标准选定 键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm） 普通平键的标记： 键型　　键宽×键长　　标准号 键16100 GB/T 1096－2003 表示键宽为16mm，键长为100mm的A型普通平键。 键B18100 GB/T 1096－2003 表示键宽为18mm，键长为100mm的B型普通平键。 键C18100 GB/T 1096－2003 表示键宽为18mm，键长为100mm的C型普通平键。 2．导向平键 特点：轮毂可在轴上沿轴向移动。 比普通平键长 紧定螺钉固定在键槽中 键与轮毂槽采用间隙配合 键上设有起键螺孔 3．滑键 特点：轮毂可在轴上沿轴向移动。 滑键固定在轮毂上 轮毂带动滑键作轴向移动 键长不受滑动距离限制 二、半圆键连接 工作面为键的两侧面，有较好的对中性 可在轴上键槽中摆动以适应轮毂上键槽斜度 适用于锥形轴与轮毂的连接 键槽对轴的强度削弱较大，只适用于轻载连接 三、花键连接 花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连接。 多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高 四、楔键和切向键连接 1．楔键 楔键与键槽的两个侧面不相接触，为非工作面。楔键连接能使轴上零件轴向固定，并能使零件承受单方向的轴向力。用于定心精度要求不高，荷载平稳和低速的场合。 2．切向键 由一对具有1:100斜度的楔键沿斜面拼合而成，上下两工作面互相平行，轴和轮毂上的键槽底面没有斜度。
随堂练习 什么是变速机构？变速机构分为哪几类？ 2、常用的有级变速机构有哪些？他们是如何实现变速的？分别有何特点？
教学反思
