资源简介

年级： 机电高二 课题 棘轮机构 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握棘轮机构的组成及工作原理 2、了解棘轮机构的种类 3、了解棘轮转角的调节方法 4、熟悉棘轮机构的特点及应用
学习重点与难点： 棘轮机构的组成及工作原理
使用教具 多媒体课件、实物模型

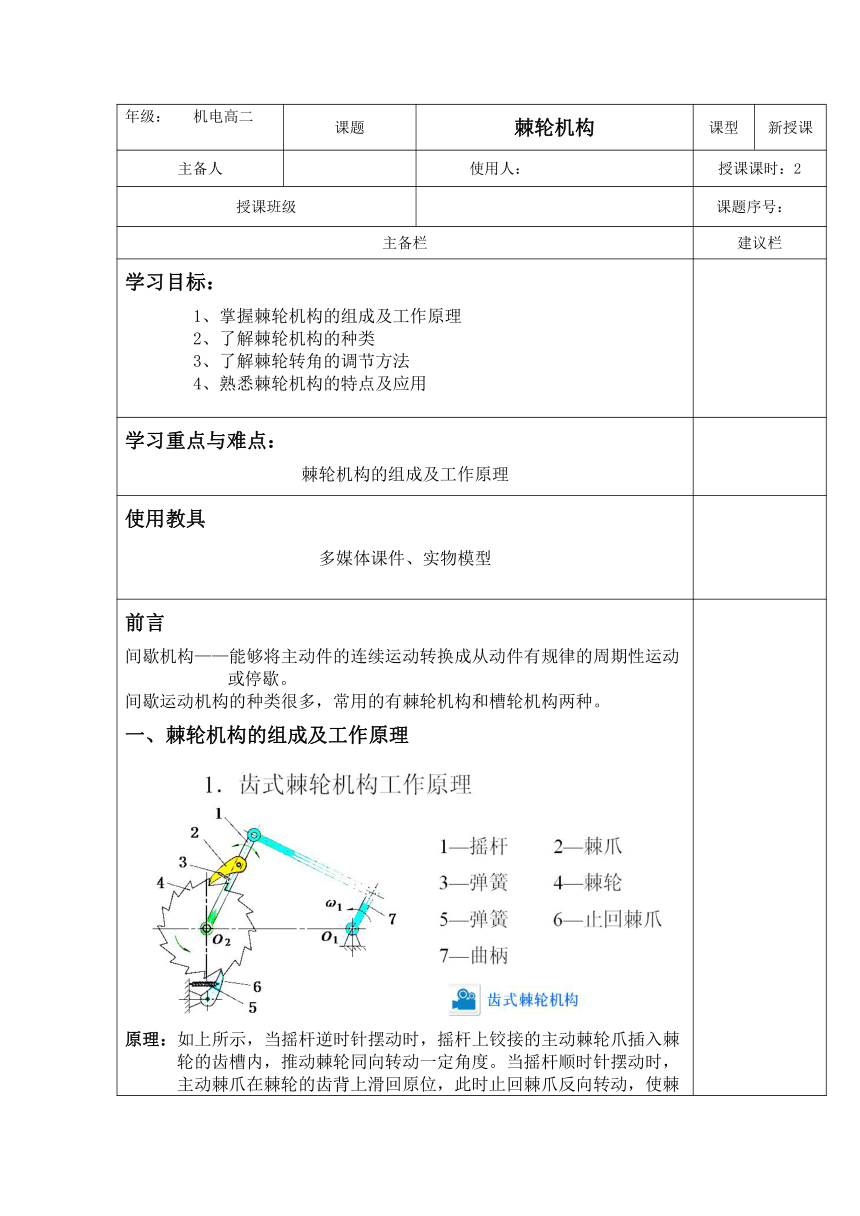

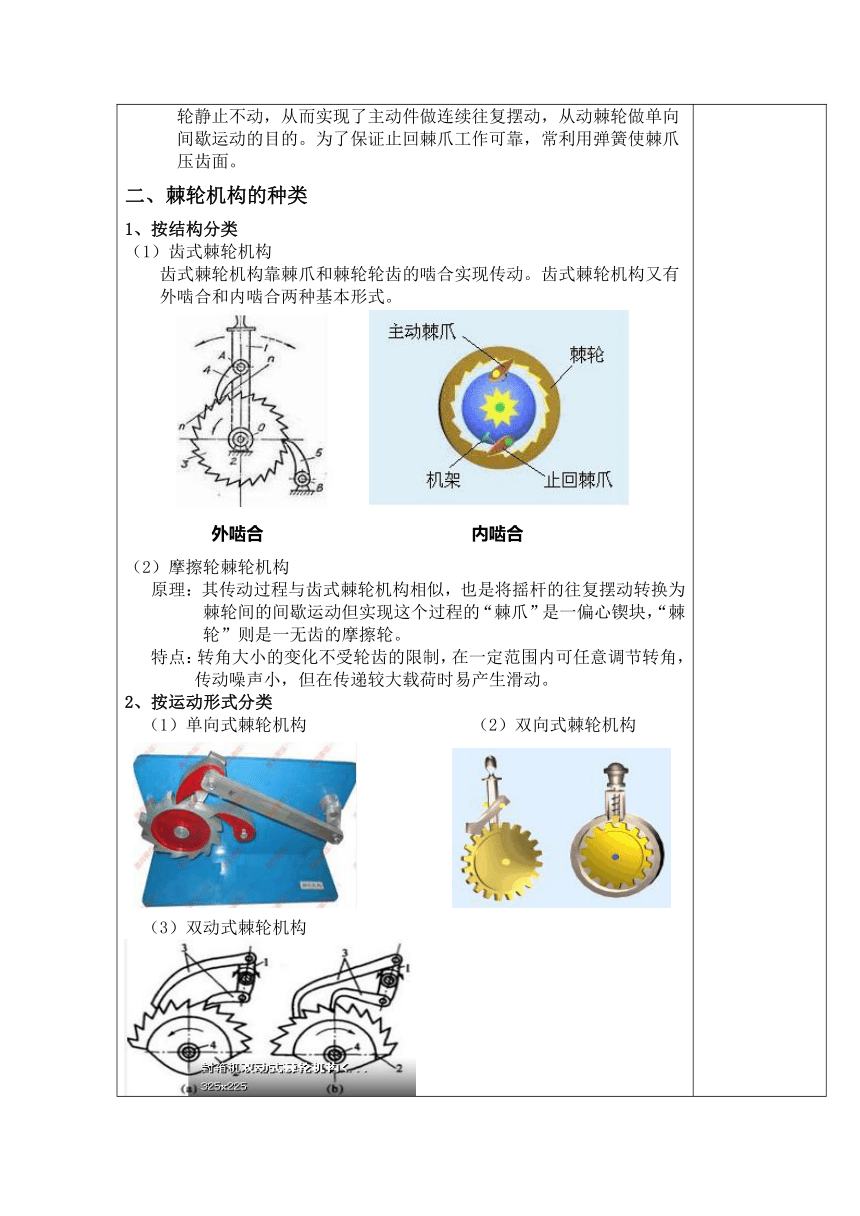

前言 间歇机构——能够将主动件的连续运动转换成从动件有规律的周期性运动或停歇。 间歇运动机构的种类很多，常用的有棘轮机构和槽轮机构两种。 一、棘轮机构的组成及工作原理 原理：如上所示，当摇杆逆时针摆动时，摇杆上铰接的主动棘轮爪插入棘轮的齿槽内，推动棘轮同向转动一定角度。当摇杆顺时针摆动时，主动棘爪在棘轮的齿背上滑回原位，此时止回棘爪反向转动，使棘轮静止不动，从而实现了主动件做连续往复摆动，从动棘轮做单向间歇运动的目的。为了保证止回棘爪工作可靠，常利用弹簧使棘爪压齿面。 二、棘轮机构的种类 1、按结构分类 （1）齿式棘轮机构 齿式棘轮机构靠棘爪和棘轮轮齿的啮合实现传动。齿式棘轮机构又有外啮合和内啮合两种基本形式。 外啮合 内啮合 （2）摩擦轮棘轮机构 原理：其传动过程与齿式棘轮机构相似，也是将摇杆的往复摆动转换为棘轮间的间歇运动但实现这个过程的“棘爪”是一偏心锲块，“棘轮”则是一无齿的摩擦轮。 特点：转角大小的变化不受轮齿的限制，在一定范围内可任意调节转角，传动噪声小，但在传递较大载荷时易产生滑动。 2、按运动形式分类 （1）单向式棘轮机构 （2）双向式棘轮机构 （3）双动式棘轮机构 三、棘轮转角的调节 根据机构工作的需要，棘轮的转角通常需要调节，常用的调节方法有两种。 1、改变摇杆摆角的大小 2、改变遮板的位置 提示： 四、棘轮机构的特点及应用 1、棘轮机构的特点 齿式棘轮机构具有结构简单、制造容易、运动可靠和棘轮转角调节方便等优点，但在其工作过程中，棘爪与棘轮接触和分离的瞬间存在刚性冲击，运动平稳性差。此外，棘爪在棘轮齿背上滑行时会产生噪声并使齿尖磨损。当需无极调节棘轮的转角时，则应采用摩擦式棘轮机构，其传动平稳、无噪声，但易产生打滑而是传动精度不高，常用作超越离合器。 2、棘轮机构的应用实例 （1）牛头刨床横向进给机构 （2）压力机自动转位机构 （3）用于制动的防逆转棘轮机构
随堂练习 什么是间歇运动机构？常见的间歇运动机构有哪几种？ 按结构不同，棘轮机构可分为哪两种？按啮合方式不同，棘轮机构可分为哪两种？
教学反思
