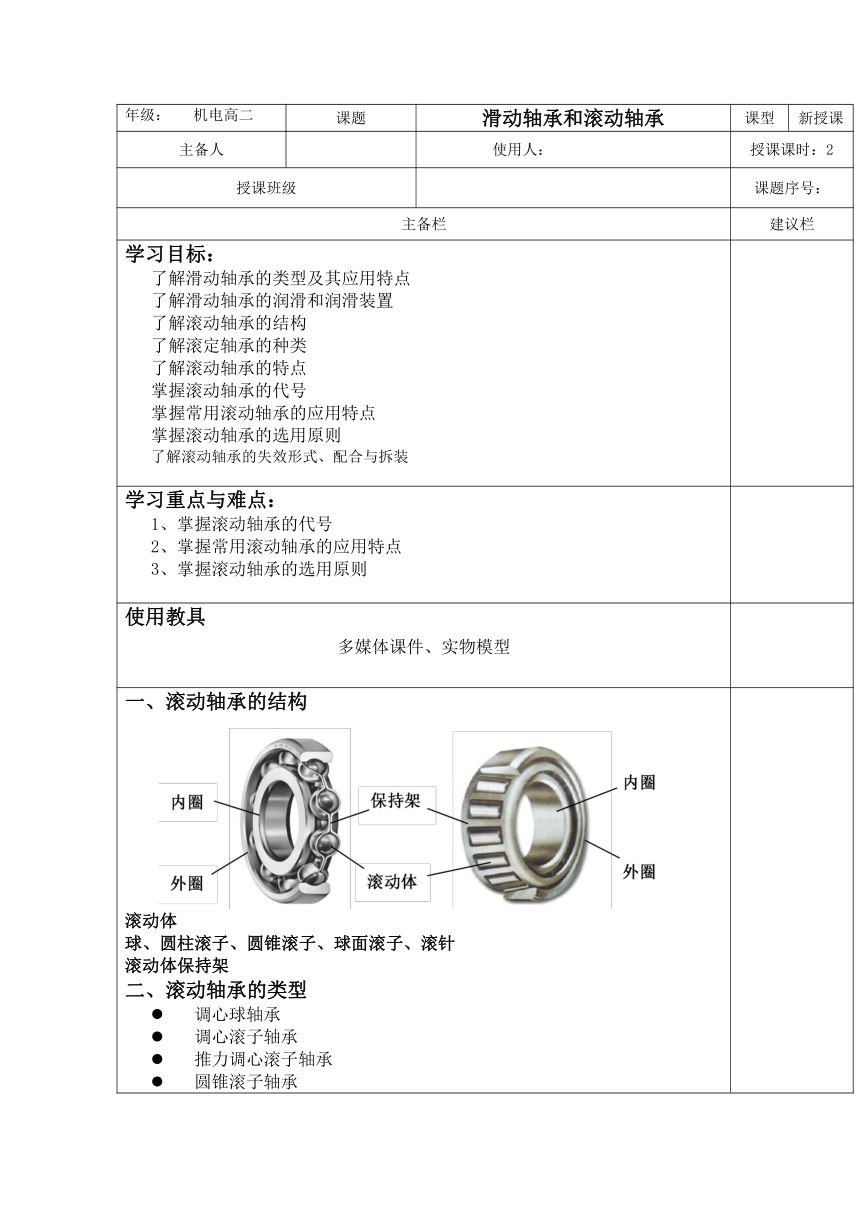

年级： 机电高二 课题 滑动轴承和滚动轴承 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 了解滑动轴承的类型及其应用特点 了解滑动轴承的润滑和润滑装置 了解滚动轴承的结构 了解滚定轴承的种类 了解滚动轴承的特点 掌握滚动轴承的代号 掌握常用滚动轴承的应用特点 掌握滚动轴承的选用原则 了解滚动轴承的失效形式、配合与拆装
学习重点与难点： 掌握滚动轴承的代号 掌握常用滚动轴承的应用特点 掌握滚动轴承的选用原则
使用教具 多媒体课件、实物模型

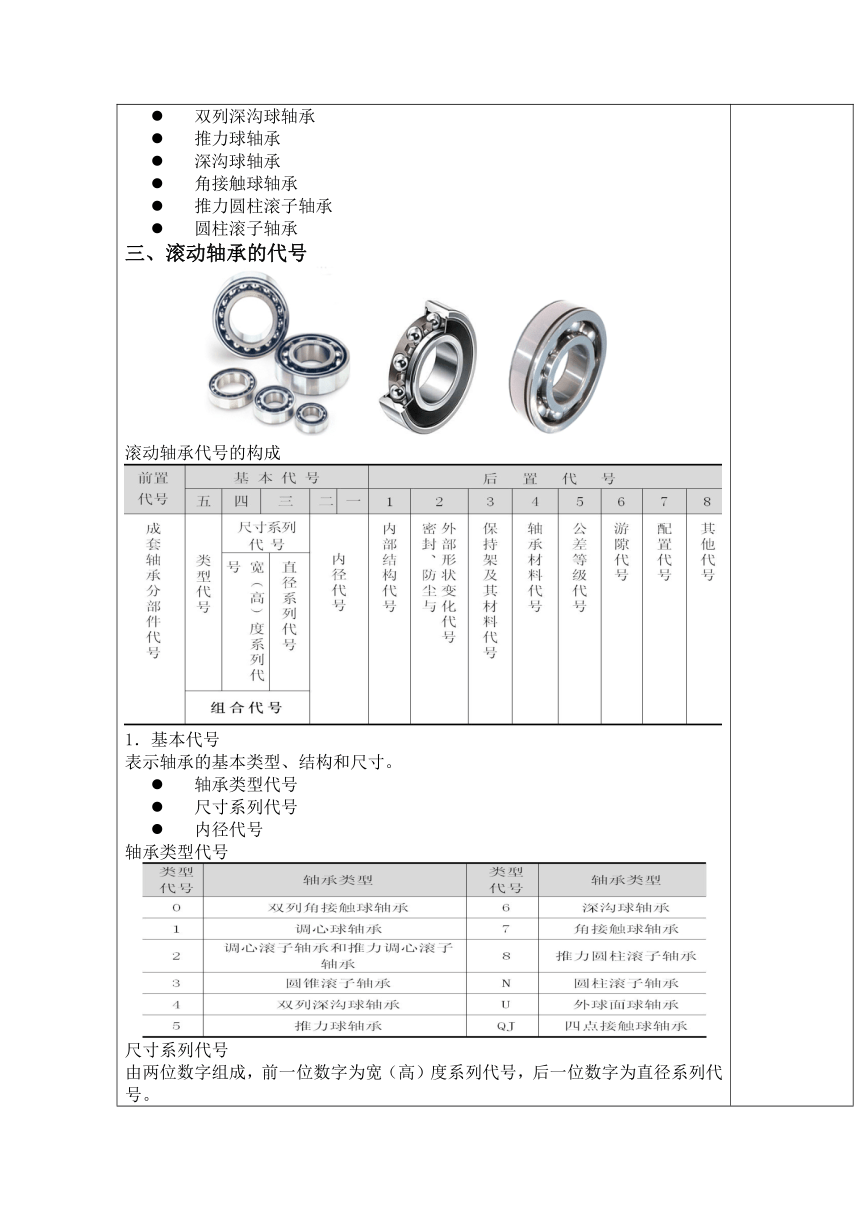

一、滚动轴承的结构 滚动体 球、圆柱滚子、圆锥滚子、球面滚子、滚针 滚动体保持架 二、滚动轴承的类型 调心球轴承 调心滚子轴承 推力调心滚子轴承 圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承 角接触球轴承 推力圆柱滚子轴承 圆柱滚子轴承 三、滚动轴承的代号 滚动轴承代号的构成 1．基本代号 表示轴承的基本类型、结构和尺寸。 轴承类型代号 尺寸系列代号 内径代号 轴承类型代号 尺寸系列代号 由两位数字组成，前一位数字为宽（高）度系列代号，后一位数字为直径系列代号。 宽（高）度系列代号：表示内、外径相同而宽（高）度不同的轴承系列。 直径系列代号：表示内径相同而具有不同外径的轴承系列。 对于向心轴承用宽度系列代号，代号有8、0、1、2、3、4、5和6，宽度尺寸依次递增；对于推力轴承用高度系列代号，代号有7、9、1和2，高度尺寸依次递增。 直径系列代号有7、8、9、0、1、2、3、4和5，其外径尺寸按序由小到大排列。 在轴承代号中，轴承类型代号和尺寸系列代号以组合代号的形式表达。 在组合代号中，轴承类型代号“0”省略不表示；除3类轴承外，尺寸系列代号中的宽度系列代号“0”省略不表示。 内径代号 一般由两位数字表示，并紧接在尺寸系列代号之后标写。 内径d≥10 mm的滚动轴承内径代号 2．前置代号和后置代号 轴承代号的补充，只有在轴承的结构形状、尺寸、公差、技术要求等有所改变时才使用，一般情况下可部分或全部省略，其详细内容请查阅《机械设计手册》中相关标准规定。 3．滚动轴承代号示例 四、滚动轴承类型的选择 轴承所受载荷的大小 方向和性质 轴承的转速 调心性能要求 经济性因素 五、滚动轴承的安装、润滑与密封 1．滚动轴承的轴向固定 一般情况下，滚动轴承的内圈装在被支承轴的轴颈上，外圈装在轴承座（或机座）孔内。滚动轴承安装时，对其内、外圈都要进行必要的轴向固定，以防止运转中产生轴向窜动。 2．滚动轴承的润滑 目的：减少摩擦阻力、降低磨损、缓冲吸振、冷却和防锈。 脂润滑 油润滑 固体润滑 3．滚动轴承的密封 目的：防止灰尘、水份、杂质等侵入轴承和阻止润滑剂的流失。 接触式密封 毛毡圈密封 皮碗密封 非接触式密封 曲路密封：径向 曲路密封：轴向 间隙密封 六、滚动轴承的公差与配合 与滚动轴承内孔配合的轴颈直径选取基孔制中轴的公差带 与滚动轴承外孔配合的外壳孔孔径选取基轴制中孔的公差带 滚动轴承配合的图样标注 轴承内孔与轴的配合只注轴的公差带代号。 轴承外径与外壳孔的配合只注外壳孔的公差带代号。 滚动轴承配合的图样标注 轴承内孔与轴的配合只注轴的公差带代号。 轴承外径与外壳孔的配合只注外壳孔的公差带代号。 七、滑动轴承的结构特点 径向滑动轴承（承受径向载荷） 止推滑动轴承（承受轴向载荷） 径向止推滑动轴承（承受径向载荷和轴线载荷） 优点：运转平稳可靠，径向尺寸小，承载能力大，抗冲击能力强，能获得很高的旋转精度，可实现液体润滑以及能在较恶劣的条件下工作。 八、滑动轴承的润滑 目的：减少工作表面间的摩擦和磨损，冷却、散热、防锈蚀及减振等作用。 本节小结 1．轴承的功用及分类。 2．滚动轴承的结构组成。 3．滚动轴承的代号。 4．滚动轴承类型的选择。 5．滚动轴承的密封。 6．滑动轴承的类型、结构、特点及润滑。 7．轴瓦的结构。
随堂练习 1、试说明下列滚动轴承基本代号的含义：1312 30316 51424 6005 选用滚动轴承时主要应考虑哪些因素？ 滚动轴承与轴、滚动轴承与轴承座孔间分别采用什么基准制配合？ 滚动轴承拆装应注意什么？
