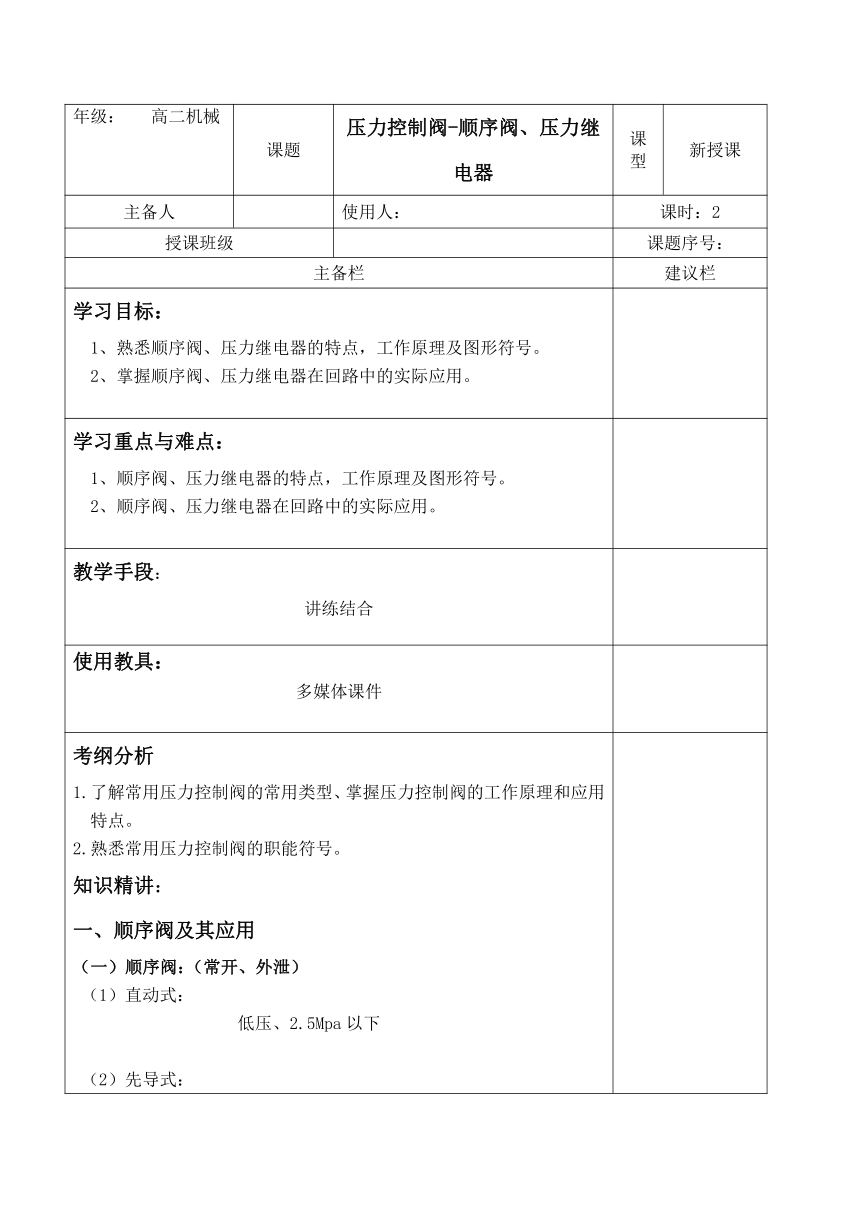

年级： 高二机械 课题 压力控制阀-顺序阀、压力继电器 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、熟悉顺序阀、压力继电器的特点，工作原理及图形符号。 2、掌握顺序阀、压力继电器在回路中的实际应用。
学习重点与难点： 1、顺序阀、压力继电器的特点，工作原理及图形符号。 2、顺序阀、压力继电器在回路中的实际应用。
教学手段： 讲练结合
使用教具： 多媒体课件

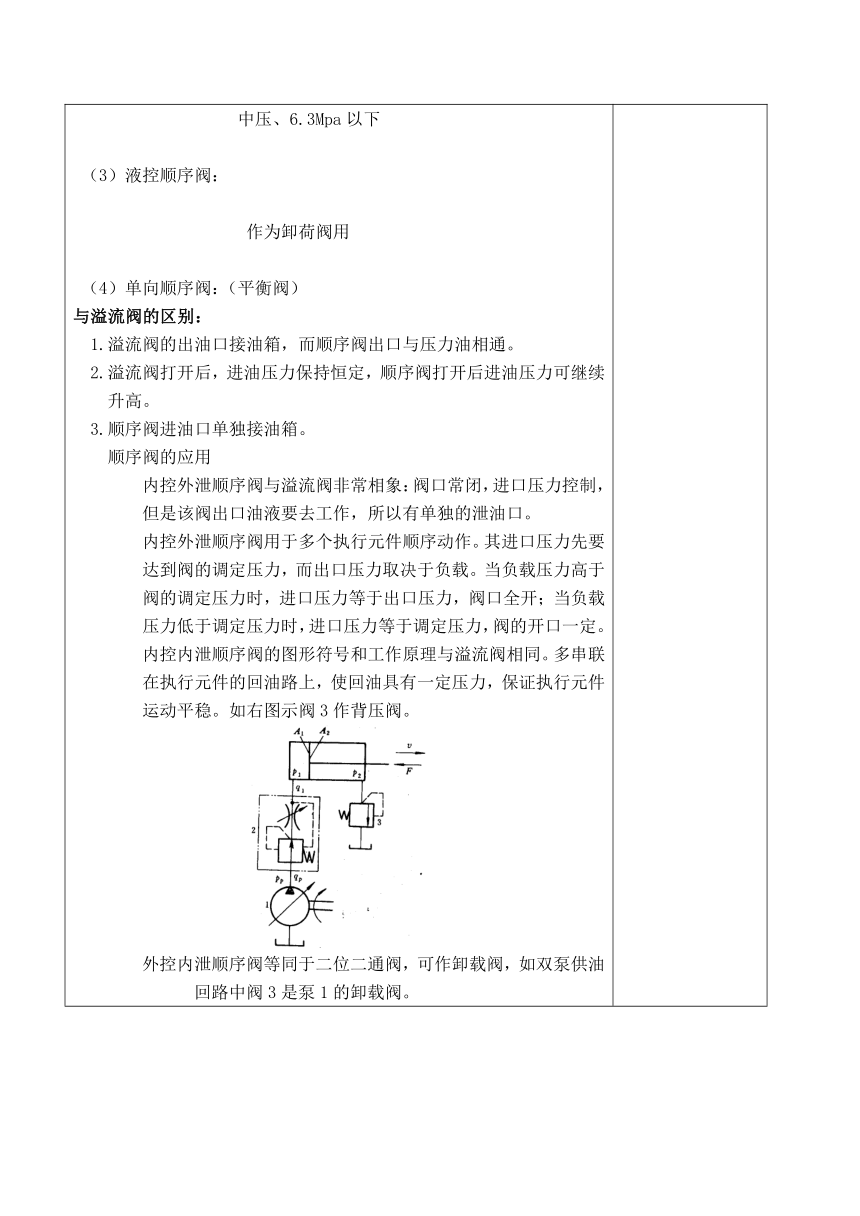

考纲分析 1.了解常用压力控制阀的常用类型、掌握压力控制阀的工作原理和应用特点。 2.熟悉常用压力控制阀的职能符号。 知识精讲： 一、顺序阀及其应用 （一）顺序阀：（常开、外泄） （1）直动式： 低压、2.5Mpa以下 （2）先导式： 中压、6.3Mpa以下 （3）液控顺序阀： 作为卸荷阀用 （4）单向顺序阀：（平衡阀） 与溢流阀的区别： 1.溢流阀的出油口接油箱，而顺序阀出口与压力油相通。 2.溢流阀打开后，进油压力保持恒定，顺序阀打开后进油压力可继续升高。 3.顺序阀进油口单独接油箱。 顺序阀的应用 内控外泄顺序阀与溢流阀非常相象：阀口常闭，进口压力控制，但是该阀出口油液要去工作，所以有单独的泄油口。 内控外泄顺序阀用于多个执行元件顺序动作。其进口压力先要达到阀的调定压力，而出口压力取决于负载。当负载压力高于阀的调定压力时，进口压力等于出口压力，阀口全开；当负载压力低于调定压力时，进口压力等于调定压力，阀的开口一定。 内控内泄顺序阀的图形符号和工作原理与溢流阀相同。多串联在执行元件的回油路上，使回油具有一定压力，保证执行元件运动平稳。如右图示阀3作背压阀。 外控内泄顺序阀等同于二位二通阀，可作卸载阀，如双泵供油回路中阀3是泵1的卸载阀。 二、压力继电器及其应用 1.工作原理： 将液压系统中压力信号转换为电信号的转换元件。 2.作用：根据压力变化，通过微动开关，自动接通或断开有关电路，以控制电器元件（电磁铁）动作，实现程序控制和安全保护的作用。 3.图形符号： 4.应用： 调定压力：比缸的最高工作压力约高0.5Mpa，比溢流阀的调定压力0.5Mpa。
随堂练习 1、顺序阀在系统中作背压阀时，应选用（ ）型。 A、内控内泄式 B、内控外泄式 C、外控内泄式 D、外控外泄式 2.顺序阀是（ ）控制阀。 A、流量 B、压力 C、方向 3.外控式顺序阀阀芯的启闭是利用进油口压力来控制的。（×） 4.直控顺序阀利用外部控制油的压力来控制阀芯的移动。（√） 5.当液控顺序阀的出油口与油箱连接时，称为卸荷阀。（√） 6.顺序阀可用作溢流阀用。（×）
小结： 本节课主要讲了顺序阀、压力继电器的结构特点及图形符号的含义、画法及顺序阀的应用 。
布置作业： 课后习题及练习册上相应题
