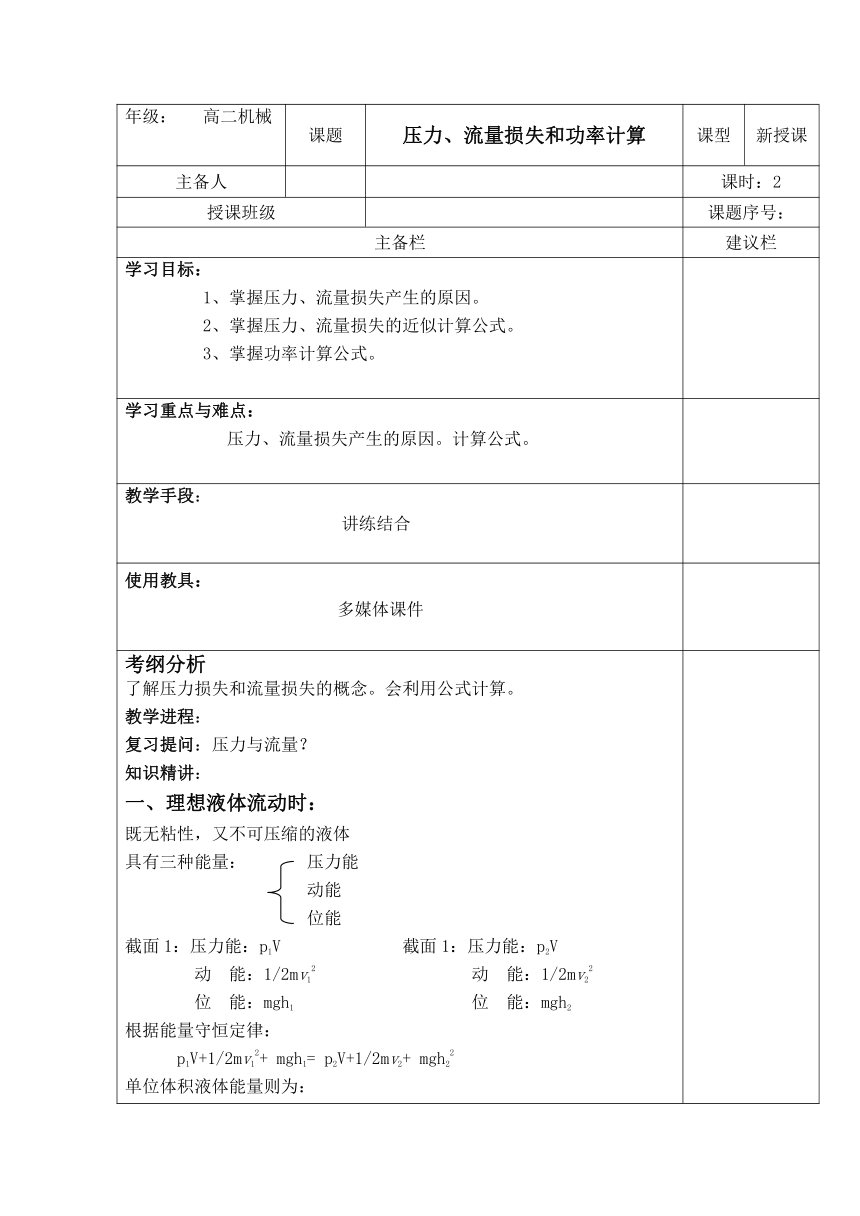

年级： 高二机械 课题 压力、流量损失和功率计算 课型 新授课
主备人 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握压力、流量损失产生的原因。 2、掌握压力、流量损失的近似计算公式。 3、掌握功率计算公式。
学习重点与难点： 压力、流量损失产生的原因。计算公式。
教学手段： 讲练结合
使用教具： 多媒体课件

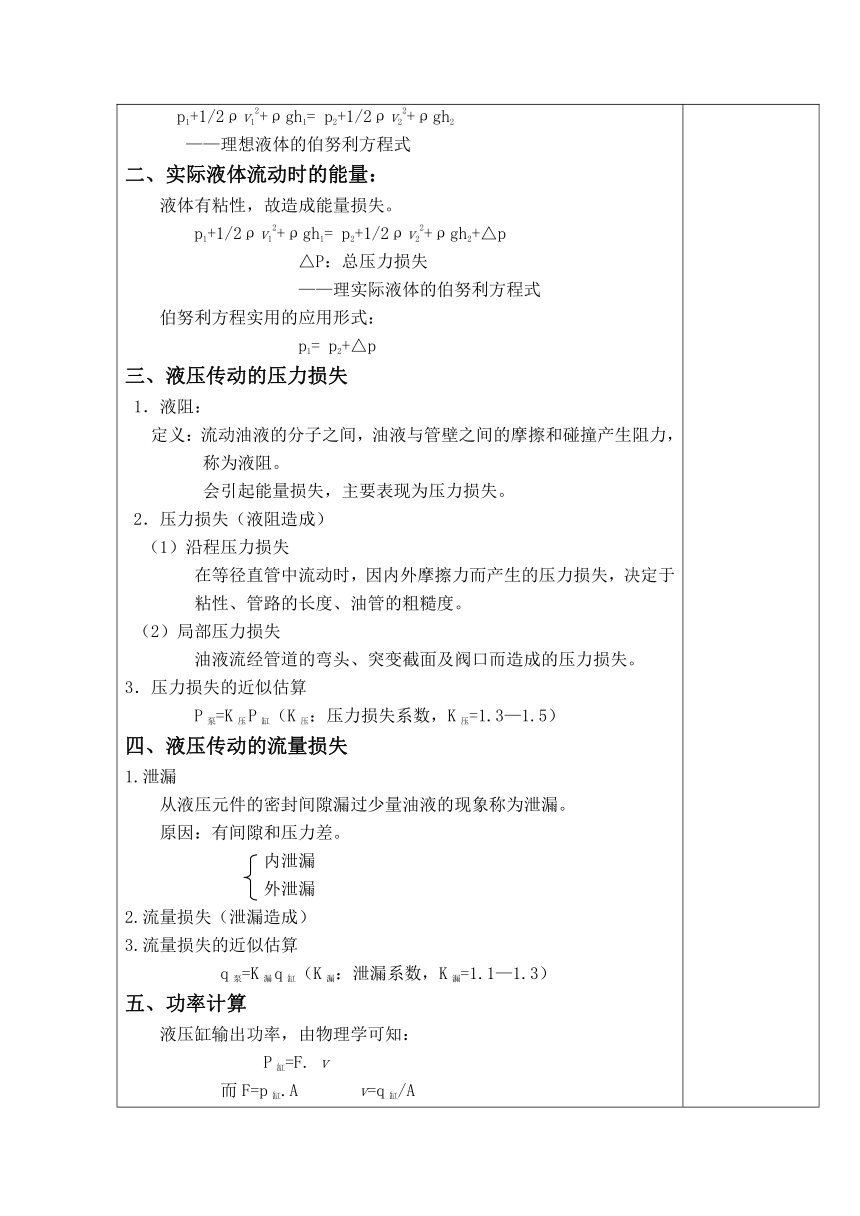

考纲分析 了解压力损失和流量损失的概念。会利用公式计算。 教学进程： 复习提问：压力与流量？ 知识精讲： 一、理想液体流动时： 既无粘性，又不可压缩的液体 具有三种能量： 压力能 动能 位能 截面1：压力能：p1V 截面1：压力能：p2V 动 能：1/2mv12 动 能：1/2mv22 位 能：mgh1 位 能：mgh2 根据能量守恒定律： p1V+1/2mv12+ mgh1= p2V+1/2mv2+ mgh22 单位体积液体能量则为： p1+1/2ρv12+ρgh1= p2+1/2ρv22+ρgh2 ——理想液体的伯努利方程式 二、实际液体流动时的能量： 液体有粘性，故造成能量损失。 p1+1/2ρv12+ρgh1= p2+1/2ρv22+ρgh2+△p △P：总压力损失 ——理实际液体的伯努利方程式 伯努利方程实用的应用形式： p1= p2+△p 三、液压传动的压力损失 1．液阻： 定义：流动油液的分子之间，油液与管壁之间的摩擦和碰撞产生阻力，称为液阻。 会引起能量损失，主要表现为压力损失。 2．压力损失（液阻造成） （1）沿程压力损失 在等径直管中流动时，因内外摩擦力而产生的压力损失，决定于粘性、管路的长度、油管的粗糙度。 （2）局部压力损失 油液流经管道的弯头、突变截面及阀口而造成的压力损失。 3．压力损失的近似估算 P泵=K压P缸（K压：压力损失系数，K压=1.3—1.5） 四、液压传动的流量损失 1.泄漏 从液压元件的密封间隙漏过少量油液的现象称为泄漏。 原因：有间隙和压力差。 内泄漏 外泄漏 2.流量损失（泄漏造成） 3.流量损失的近似估算 q泵=K漏q缸（K漏：泄漏系数，K漏=1.1—1.3） 五、功率计算 液压缸输出功率，由物理学可知： P缸=F. v 而F=p缸.A v=q缸/A 则液压缸的输出功率：P缸= p缸. q缸 液压泵的输出功率：P泵= p泵. q泵 液压泵的输出功率： P泵= p泵. q泵（变量泵） P泵= p泵. q额（定量泵） 液压泵的额定功率：P泵额= p额. q额（定、变量泵） b.效率： 容积效率：ηv（泄漏） 机械效率：ηm（机械摩擦） 总效率：η=ηv . ηm 电机功率：P电= P泵/η= p泵. q泵 /η ①拖动该泵正常工作时时，电机的功率： P电= p泵. q泵/η（变量泵） P电= p泵. q额/η（定量泵） ②与该泵匹配的电机功率： P电配= p额. q额/η（定、变量泵） 内容计算公式液压缸的输出功率P缸P缸= p缸. q缸液压泵的功率液压泵的输出功率P泵P泵= p泵. q泵（变量泵）P泵= p泵. q额（定量泵）液压泵的输出功率P泵额P泵额= p额. q额（定、变量泵）电动机的功率P电P电= p泵. q泵/η（变量泵）P电= p泵. q额/η（定量泵）P电配P电配= p额. q额/η（定、变量泵）
随堂练习： 一、填空题： 1.当油液在系统中流动时，其压力损失可分为 损失和 损失。 2.液压系统的液阻造成 损失，其损失可用 修正；泄漏导致 损失，该损失可用 修正。 3.液体在管道中流动时，其分子间的内摩擦力和与管壁的摩擦引起的压力损失称为 损失。 4.泄漏产生的原因是 和 。 二、判断题： 1．液压系统油液的压力大小取决于液压泵输出的额定压力。（ ） 2.实际的液压传动系统中的压力损失以局部压力损失为主。（ ） 3.液压传动系统中的泄漏必然引起压力损失。 （ ） 4．在液压传动系统中，压力的大小取决于油液流量的大小。（ ） 三、选择题： 1.液压系统内的油液从压力较高处向压力较低处泄漏，称为 。（ ） A.泄漏 B.内泄漏 C.外泄漏 D.损失 2.油液在变直径弯管中的压力损失是（ ） A.沿程压力损失 B.局部压力损失 C.流量损失 D.容积损失 3．元件通流面积越小，其液阻（ ） A越小 B越大 C不受面积大小影响 4．油液流经节流口必有（ ） A.压力损失 B.流量损失 C.压力和流量损失
小结：本节课主要讲了液阻造成压力损失，流量造成流量损失及功率计算公式。
布置作业： 课后习题及练习册上相应题
教学反思：
