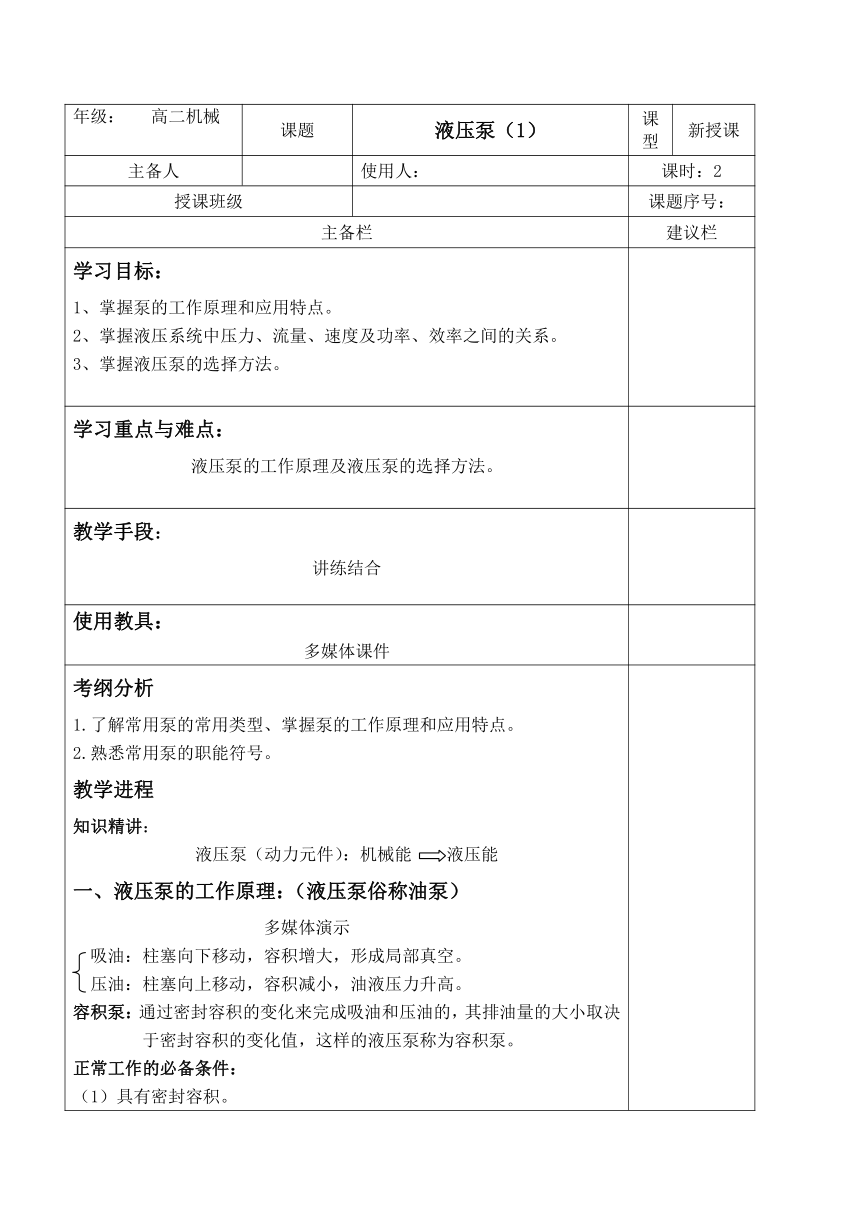

年级： 高二机械 课题 液压泵（1） 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握泵的工作原理和应用特点。 2、掌握液压系统中压力、流量、速度及功率、效率之间的关系。 3、掌握液压泵的选择方法。
学习重点与难点： 液压泵的工作原理及液压泵的选择方法。
教学手段： 讲练结合
使用教具： 多媒体课件

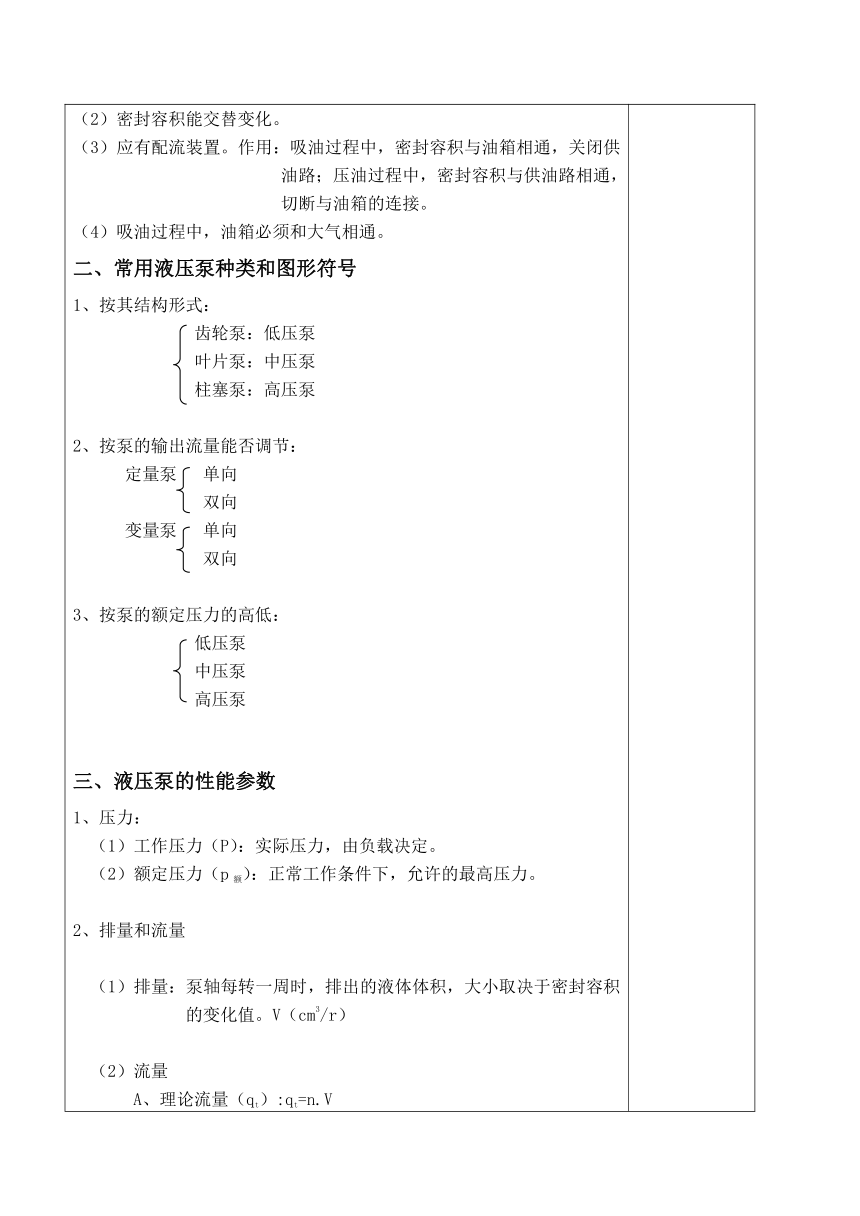

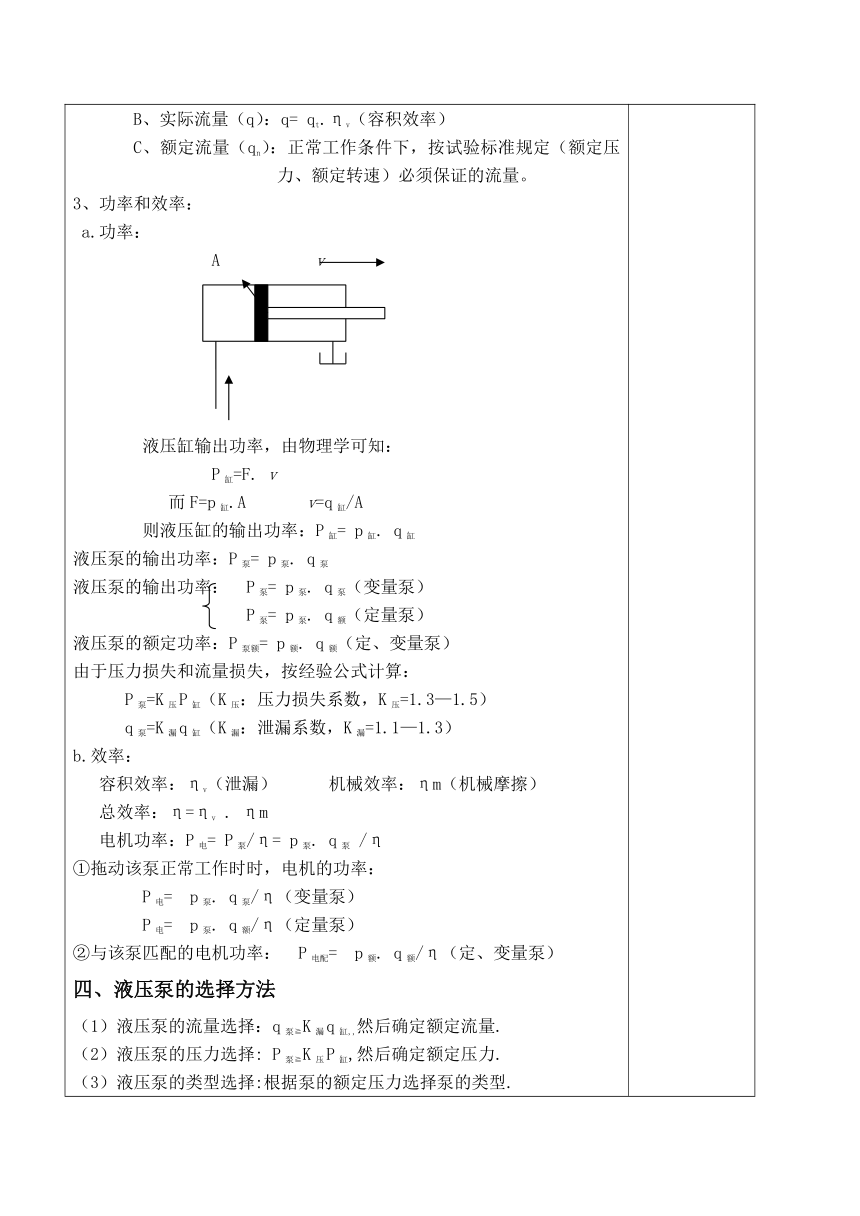

考纲分析 1.了解常用泵的常用类型、掌握泵的工作原理和应用特点。 2.熟悉常用泵的职能符号。 教学进程 知识精讲： 液压泵（动力元件）：机械能 液压能 一、液压泵的工作原理：（液压泵俗称油泵） 多媒体演示 吸油：柱塞向下移动，容积增大，形成局部真空。 压油：柱塞向上移动，容积减小，油液压力升高。 容积泵：通过密封容积的变化来完成吸油和压油的，其排油量的大小取决于密封容积的变化值，这样的液压泵称为容积泵。 正常工作的必备条件： （1）具有密封容积。 （2）密封容积能交替变化。 （3）应有配流装置。作用：吸油过程中，密封容积与油箱相通，关闭供油路；压油过程中，密封容积与供油路相通，切断与油箱的连接。 （4）吸油过程中，油箱必须和大气相通。 二、常用液压泵种类和图形符号 1、按其结构形式： 齿轮泵：低压泵 叶片泵：中压泵 柱塞泵：高压泵 2、按泵的输出流量能否调节： 定量泵 单向 双向 变量泵 单向 双向 3、按泵的额定压力的高低： 低压泵 中压泵 高压泵 三、液压泵的性能参数 1、压力： （1）工作压力（P）：实际压力，由负载决定。 （2）额定压力（p额）：正常工作条件下，允许的最高压力。 2、排量和流量 （1）排量：泵轴每转一周时，排出的液体体积，大小取决于密封容积的变化值。V（cm3/r） （2）流量 A、理论流量（qt）:qt=n.V B、实际流量（q）：q= qt.ηv（容积效率） C、额定流量（qn）：正常工作条件下，按试验标准规定（额定压力、额定转速）必须保证的流量。 3、功率和效率： a.功率： A v 液压缸输出功率，由物理学可知： P缸=F. v 而F=p缸.A v=q缸/A 则液压缸的输出功率：P缸= p缸. q缸 液压泵的输出功率：P泵= p泵. q泵 液压泵的输出功率： P泵= p泵. q泵（变量泵） P泵= p泵. q额（定量泵） 液压泵的额定功率：P泵额= p额. q额（定、变量泵） 由于压力损失和流量损失，按经验公式计算： P泵=K压P缸（K压：压力损失系数，K压=1.3—1.5） q泵=K漏q缸（K漏：泄漏系数，K漏=1.1—1.3） b.效率： 容积效率：ηv（泄漏） 机械效率：ηm（机械摩擦） 总效率：η=ηv . ηm 电机功率：P电= P泵/η= p泵. q泵 /η ①拖动该泵正常工作时时，电机的功率： P电= p泵. q泵/η（变量泵） P电= p泵. q额/η（定量泵） ②与该泵匹配的电机功率： P电配= p额. q额/η（定、变量泵） 四、液压泵的选择方法 （1）液压泵的流量选择：q泵≧K漏q缸,,然后确定额定流量. （2）液压泵的压力选择: P泵≧K压P缸,然后确定额定压力. （3）液压泵的类型选择:根据泵的额定压力选择泵的类型.
随堂练习： 一、填空题： 1．液压泵是靠 来实现吸油和压油的，所以称容积泵。 2．液压泵是提供一定 和 的油液的动力元件。 3．泵的输油量与 及 成正比。 二、判断题： 1．液压系统中的功率大小与系统的流速和压力有关。（ ） 2．运转中密封容积不断交替变化的液压泵都是变量泵。（ ） 三、选择题 拖动液压泵工作的电机功率应比液压泵输出功率（ ） A.相等 B.小些 C.大些 D.不能确定 四、计算题 图中所示液压系统中，已知活塞向右运动速度υ=0.04m/s，外界负载F=10kN，活塞有效工作面积A=0.008m2。系统简单且管路较短，压力损失系数Kp=1.3，泄漏系数K1=1.1，液压泵的Q额=4.166×10-4m3/s，p额=2.5Mpa，泵的总效率为0.85。 （1）该泵是否适用？ （2）求出驱动该泵的电机功率； （3）与该泵配套的电机功率。
小结：
布置作业： 课后习题及练习册上相应题
教学反思：
