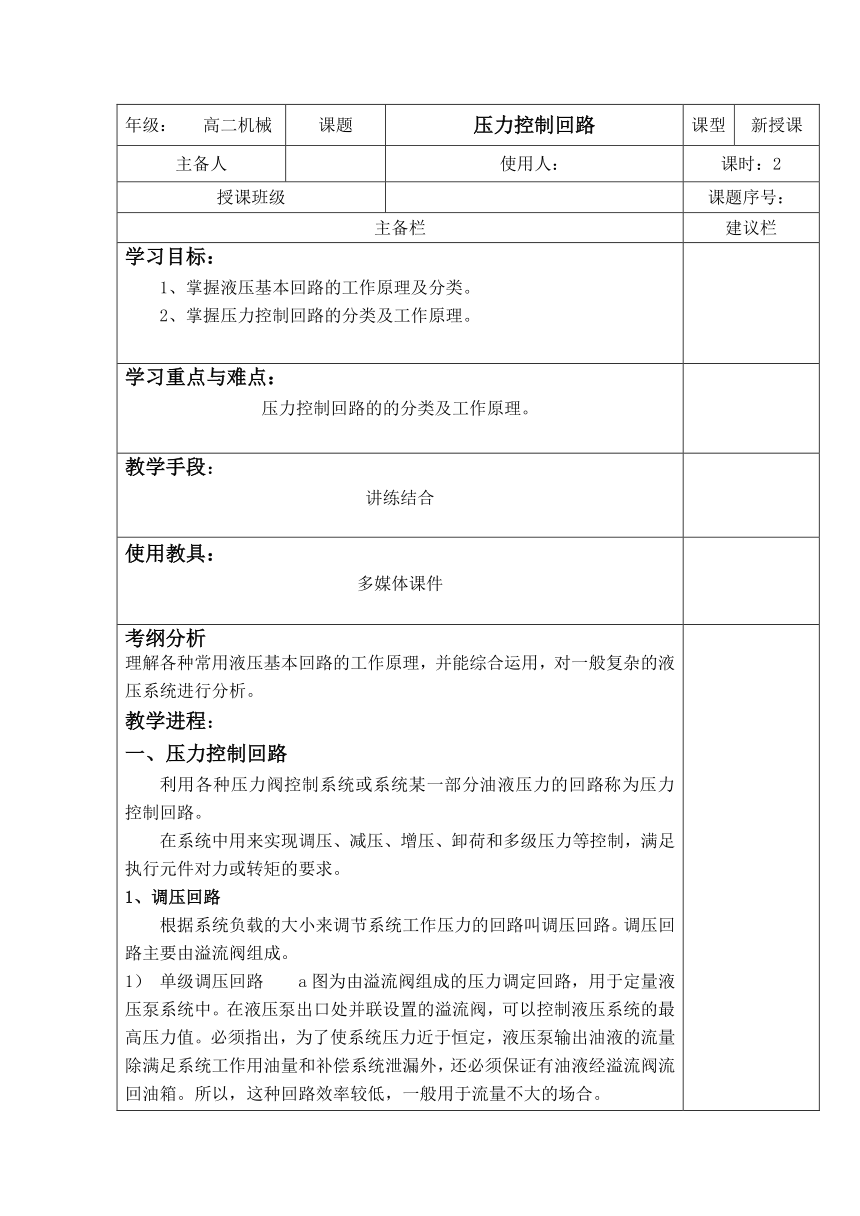

年级： 高二机械 课题 压力控制回路 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握液压基本回路的工作原理及分类。 2、掌握压力控制回路的分类及工作原理。
学习重点与难点： 压力控制回路的的分类及工作原理。
教学手段： 讲练结合
使用教具： 多媒体课件

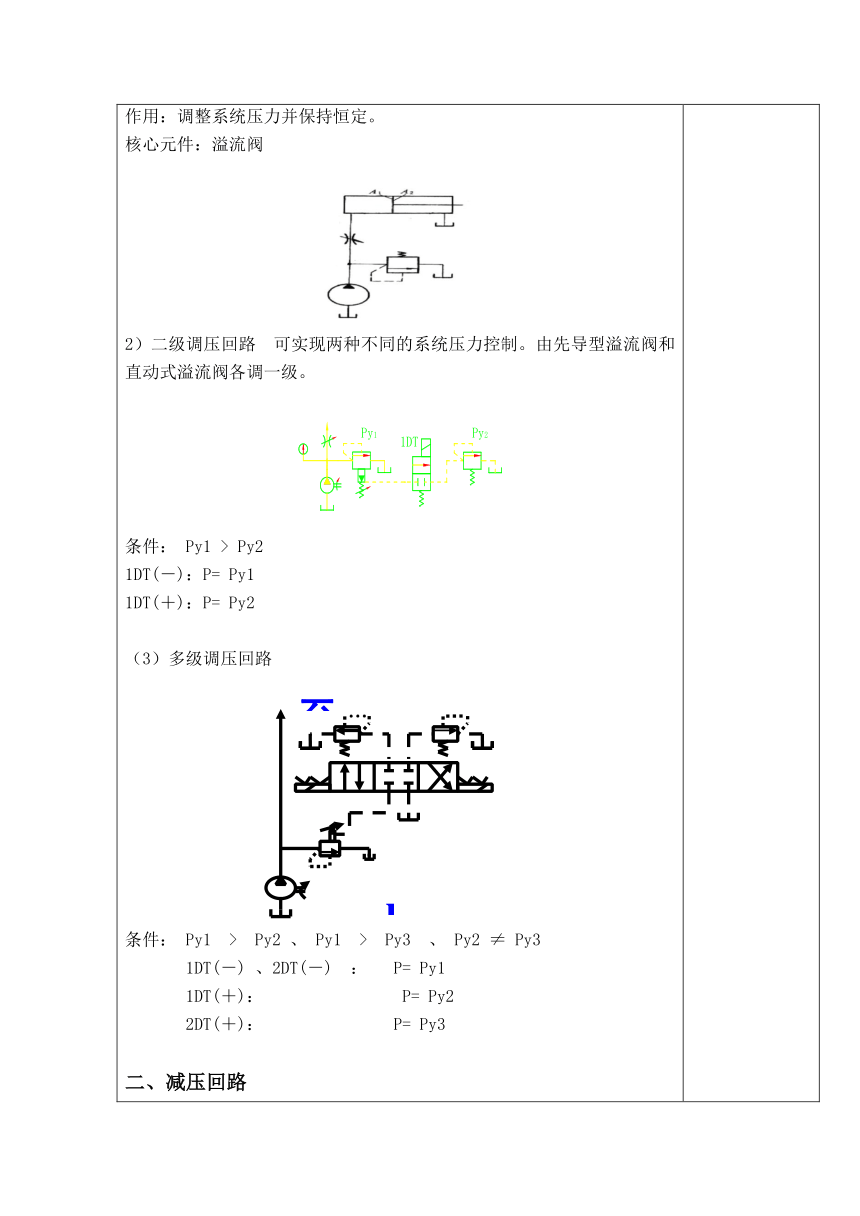

考纲分析 理解各种常用液压基本回路的工作原理，并能综合运用，对一般复杂的液压系统进行分析。 教学进程： 压力控制回路 利用各种压力阀控制系统或系统某一部分油液压力的回路称为压力控制回路。 在系统中用来实现调压、减压、增压、卸荷和多级压力等控制，满足执行元件对力或转矩的要求。 1、调压回路 根据系统负载的大小来调节系统工作压力的回路叫调压回路。调压回路主要由溢流阀组成。 单级调压回路 a图为由溢流阀组成的压力调定回路，用于定量液压泵系统中。在液压泵出口处并联设置的溢流阀，可以控制液压系统的最高压力值。必须指出，为了使系统压力近于恒定，液压泵输出油液的流量除满足系统工作用油量和补偿系统泄漏外，还必须保证有油液经溢流阀流回油箱。所以，这种回路效率较低，一般用于流量不大的场合。 作用：调整系统压力并保持恒定。 核心元件：溢流阀 二级调压回路 可实现两种不同的系统压力控制。由先导型溢流阀和直动式溢流阀各调一级。 条件： Py1 > Py2 1DT(－)：P= Py1 1DT(＋)：P= Py2 （3）多级调压回路 条件： Py1 > Py2 、 Py1 > Py3 、 Py2 ≠ Py3 1DT(－) 、2DT(－) ： P= Py1 1DT(＋)： P= Py2 2DT(＋)： P= Py3 二、减压回路 作用：使系统某一部分油路(夹紧回路、控制回路、润滑回路)具有较低的稳定压力。 1、单级减压回路 核心元件:减压阀 条件： Py ≥ PJ ＋ 0.5 MPa PJ ≥ 0.5 MPa 2、二级减压回路
随堂练习 1、以下液压系统中有几个控制阀，它们各有什么作用？ 溢流阀：调定主系统工作压力 减压阀：调定夹紧工件所需夹紧力， 减压阀调定压力低于主系统压力，且保持出口压力稳定。 单向阀：防止油液倒流，短时保压。 换向阀：失电夹紧，确保安全。 2、一夹紧油路如图所示，若溢流阀调整压力py＝5MPa，减压阀调整压力pJ＝2.5MPa，试分析夹紧缸活塞空载运动时A、B两点的压力各为多少 减压阀的阀芯处于什么状态？夹紧时活塞停止运动后，A、B两点压力又各为多少？减压阀阀芯又处于什么状态 解： 在活塞为空载运动期间，pB=0，这时减压阀中的先导阀关闭，主阀芯处于开口最大位置，若不考虑流过减压阀的压力损失，则pA=0 。 夹紧时，活塞停止运动， pB=2.5MPa。这时减压阀中的先导阀打开，主阀芯开口很小。而液压泵输出油液中仅有极少量流过减压阀中的先导阀，绝大部分经溢流阀流回油箱。则 pA= 5MPa。
小结：本节课主要讲了压力控制回路的类型及工作原理。 压力控制回路： 1、调压回路 关键元件：溢流阀 2、减压回路 关键元件：减压阀
布置作业： 课后习题及练习册上相应题
