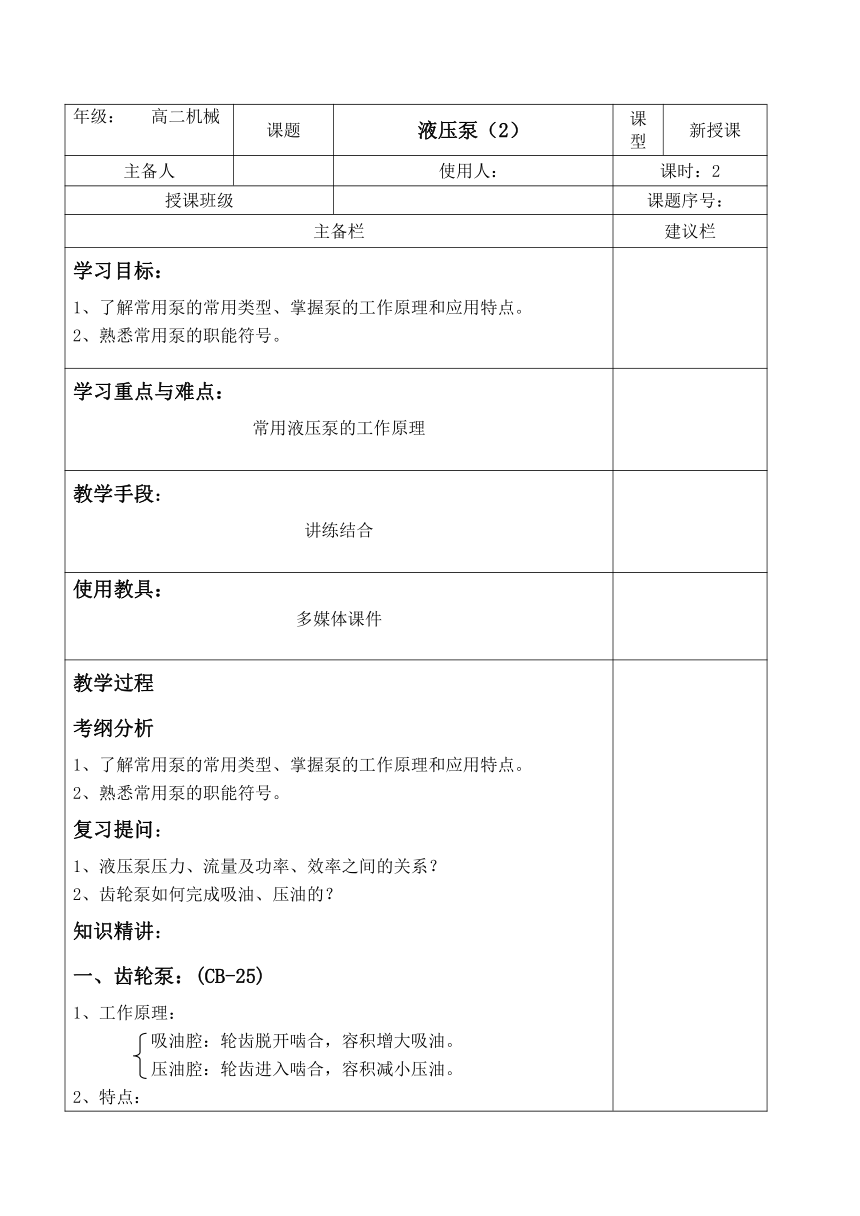

年级： 高二机械 课题 液压泵（2） 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解常用泵的常用类型、掌握泵的工作原理和应用特点。 2、熟悉常用泵的职能符号。
学习重点与难点： 常用液压泵的工作原理
教学手段： 讲练结合
使用教具： 多媒体课件

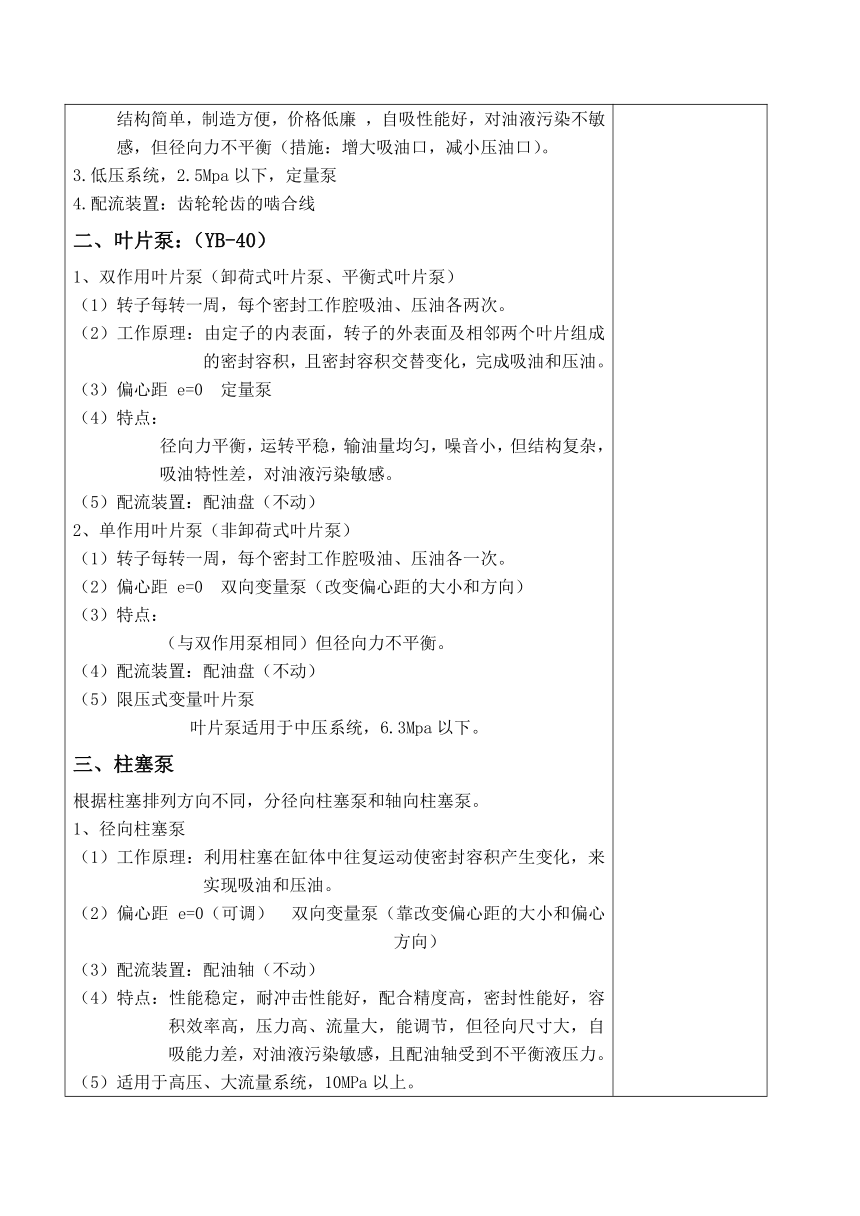

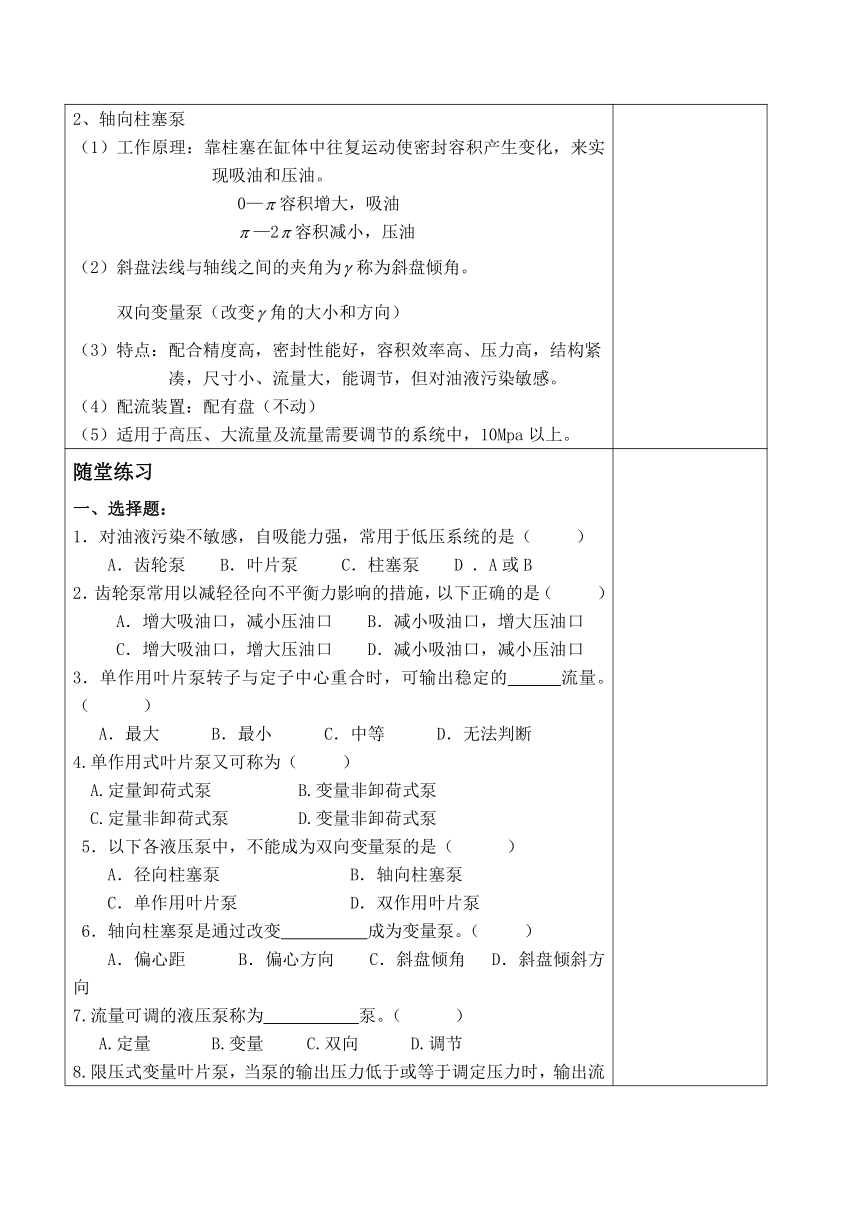

教学过程 考纲分析 1、了解常用泵的常用类型、掌握泵的工作原理和应用特点。 2、熟悉常用泵的职能符号。 复习提问： 1、液压泵压力、流量及功率、效率之间的关系？ 2、齿轮泵如何完成吸油、压油的？ 知识精讲： 一、齿轮泵：(CB-25) 1、工作原理： 吸油腔：轮齿脱开啮合，容积增大吸油。 压油腔：轮齿进入啮合，容积减小压油。 2、特点： 结构简单，制造方便，价格低廉 ，自吸性能好，对油液污染不敏感，但径向力不平衡（措施：增大吸油口，减小压油口）。 3.低压系统，2.5Mpa以下，定量泵 4.配流装置：齿轮轮齿的啮合线 二、叶片泵：（YB-40） 1、双作用叶片泵（卸荷式叶片泵、平衡式叶片泵） （1）转子每转一周，每个密封工作腔吸油、压油各两次。 （2）工作原理：由定子的内表面，转子的外表面及相邻两个叶片组成的密封容积，且密封容积交替变化，完成吸油和压油。 （3）偏心距 e=0 定量泵 （4）特点： 径向力平衡，运转平稳，输油量均匀，噪音小，但结构复杂，吸油特性差，对油液污染敏感。 （5）配流装置：配油盘（不动） 2、单作用叶片泵（非卸荷式叶片泵） （1）转子每转一周，每个密封工作腔吸油、压油各一次。 （2）偏心距 e=0 双向变量泵（改变偏心距的大小和方向） （3）特点： （与双作用泵相同）但径向力不平衡。 （4）配流装置：配油盘（不动） （5）限压式变量叶片泵 叶片泵适用于中压系统，6.3Mpa以下。 三、柱塞泵 根据柱塞排列方向不同，分径向柱塞泵和轴向柱塞泵。 1、径向柱塞泵 （1）工作原理：利用柱塞在缸体中往复运动使密封容积产生变化，来实现吸油和压油。 （2）偏心距 e=0（可调） 双向变量泵（靠改变偏心距的大小和偏心方向） （3）配流装置：配油轴（不动） （4）特点：性能稳定，耐冲击性能好，配合精度高，密封性能好，容积效率高，压力高、流量大，能调节，但径向尺寸大，自吸能力差，对油液污染敏感，且配油轴受到不平衡液压力。 （5）适用于高压、大流量系统，10MPa以上。 2、轴向柱塞泵 （1）工作原理：靠柱塞在缸体中往复运动使密封容积产生变化，来实现吸油和压油。 0—容积增大，吸油 —2容积减小，压油 （2）斜盘法线与轴线之间的夹角为称为斜盘倾角。 双向变量泵（改变角的大小和方向） （3）特点：配合精度高，密封性能好，容积效率高、压力高，结构紧凑，尺寸小、流量大，能调节，但对油液污染敏感。 （4）配流装置：配有盘（不动） （5）适用于高压、大流量及流量需要调节的系统中，10Mpa以上。
随堂练习 一、选择题： 1．对油液污染不敏感，自吸能力强，常用于低压系统的是（ 　） 　　A．齿轮泵 B．叶片泵 C．柱塞泵 D ．A或B 2．齿轮泵常用以减轻径向不平衡力影响的措施，以下正确的是（ ） 　 A．增大吸油口，减小压油口 B．减小吸油口，增大压油口 　 C．增大吸油口，增大压油口 D．减小吸油口，减小压油口 3．单作用叶片泵转子与定子中心重合时，可输出稳定的　　　流量。（ ） 　A．最大 B．最小 C．中等 D．无法判断 4.单作用式叶片泵又可称为（ ） A.定量卸荷式泵 B.变量非卸荷式泵 C.定量非卸荷式泵 D.变量非卸荷式泵 5．以下各液压泵中，不能成为双向变量泵的是（ ） 　　A．径向柱塞泵 　　 B．轴向柱塞泵 　　C．单作用叶片泵 　 　D．双作用叶片泵 6．轴向柱塞泵是通过改变 成为变量泵。（ ） A．偏心距 B．偏心方向 C．斜盘倾角 D．斜盘倾斜方向 7.流量可调的液压泵称为 泵。（ ） A.定量 B.变量 C.双向 D.调节 8.限压式变量叶片泵，当泵的输出压力低于或等于调定压力时，输出流量 。 量（ ） A.最大 B.中等 C.最小 9.叶片泵的特点是（ ） A.自吸能力好，但对吸油条件较严 B.对油液污染不敏感，工作可靠性好 C.输油量均匀，运转平稳，噪音小 D.结构简单，但零件的制造精度高、价格高 10．以下各液压泵中所受压力不平衡的是（ ） A．径向柱塞泵 B．轴向柱塞泵 C．单作用叶片泵 D．双作用叶片泵 11．轴向柱塞泵是通过改变 成为变量泵。（ ） A．偏心距 B．偏心方向 C．斜盘倾角 D．斜盘倾斜方向 12．下列不是柱塞泵的应用特点的是（ ） A．泄漏小，在高温下有较高的容积效率 B．流量调节容易 C．对油液污染不敏感 D．结构复杂，价格较高 二、判断题： 1、齿轮泵多用于高压系统，叶片泵多用于低压系统。（ ） 2、外啮合齿轮泵中，轮齿不断脱开啮合的一侧油腔是压油腔。（ ） 3、卸荷式叶片泵输出流量随着密封容积的变化而变化，是变量泵。（ ） 4、双作用式叶片泵的转子中心与定子中心存在偏心距。（ ） 5、轴向柱塞泵中配油轴随转子一起转动。（ ） 6、单作用叶片泵易于单向变量，双作用叶片泵易于双向变量。（ ） 7、泵的输油量与密封容积大小及单位时间内变化的次数成正比。（ ） 8、径向柱塞泵结构复杂，径向尺寸大，易磨损，已逐渐被轴向泵代替。( ) 9、限压式变量泵的特点是当工作压力达到调定值后，泵的流量会随工作 压力的增加而减小。（ ） 10、运转中密封容积不断交替变化的液压泵都是变量泵。（ ） 三、填空题： 1、单作用式叶片泵只要改变 就能改变输油量大小；如改变 就能改变输油方向，所以它是 泵。 2、柱塞泵按 的不同，分为径向柱塞泵和 。 3、液压泵利用 的交替变化吸、压油，将 能转换称 能。 4、齿轮泵主要用于 液压传动系统中。 5、齿轮泵中，由于径向力不平衡，使 泄漏增大，减小的方法是 ，为 泵。 6、柱塞泵泄漏 ，容积效率 ，常用于 系统。
小结： 本节课主要讲了齿轮泵、叶片泵、柱塞泵的工作原理，特点及适用场合。
布置作业： 课后习题及练习册上相应题
