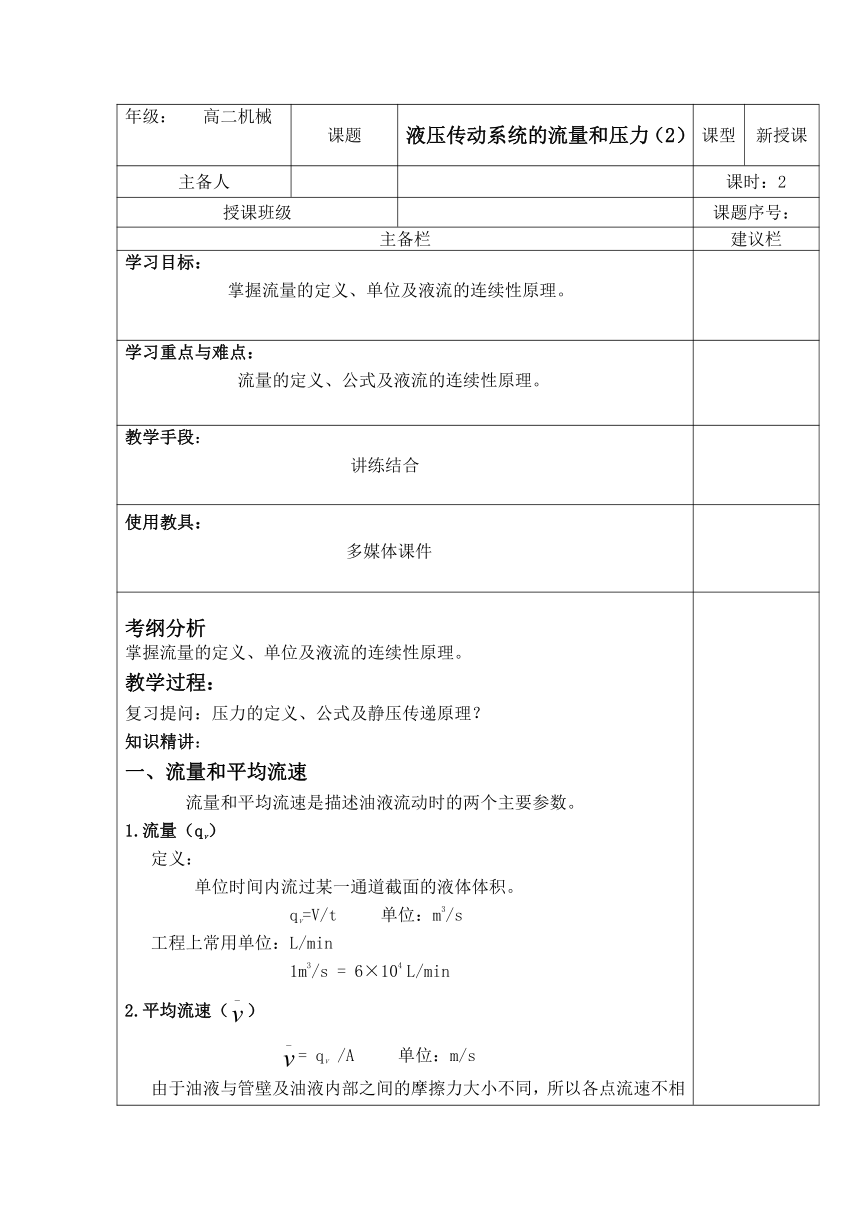

年级： 高二机械 课题 液压传动系统的流量和压力（2） 课型 新授课
主备人 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 掌握流量的定义、单位及液流的连续性原理。
学习重点与难点： 流量的定义、公式及液流的连续性原理。
教学手段： 讲练结合
使用教具： 多媒体课件

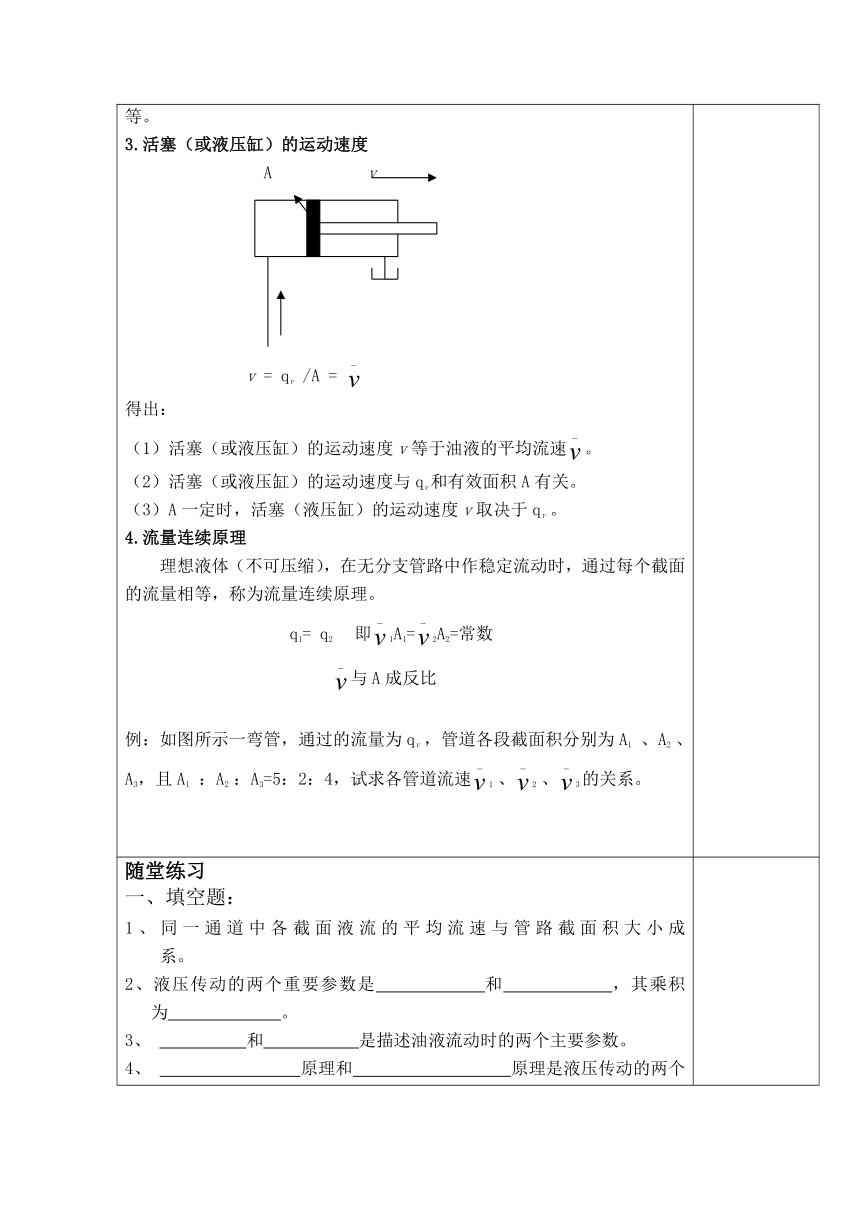

考纲分析 掌握流量的定义、单位及液流的连续性原理。 教学过程： 复习提问：压力的定义、公式及静压传递原理？ 知识精讲： 一、流量和平均流速 流量和平均流速是描述油液流动时的两个主要参数。 1.流量（qv） 定义： 单位时间内流过某一通道截面的液体体积。 qv=V/t 单位：m3/s 工程上常用单位：L/min 1m3/s = 6×104 L/min 2.平均流速（） = qv /A 单位：m/s 由于油液与管壁及油液内部之间的摩擦力大小不同，所以各点流速不相等。 3.活塞（或液压缸）的运动速度 A v v = qv /A = 得出： （1）活塞（或液压缸）的运动速度v等于油液的平均流速。 （2）活塞（或液压缸）的运动速度与qv和有效面积A有关。 （3）A一定时，活塞（液压缸）的运动速度v取决于qv 。 4.流量连续原理 理想液体（不可压缩），在无分支管路中作稳定流动时，通过每个截面的流量相等，称为流量连续原理。 q1= q2 即1A1=2A2=常数 与A成反比 例：如图所示一弯管，通过的流量为qv ，管道各段截面积分别为A1 、A2 、 A3，且A1 ：A2 ：A3=5：2：4，试求各管道流速1 、2 、3的关系。
随堂练习 一、填空题： 1、同一通道中各截面液流的平均流速与管路截面积大小成 系。 2、液压传动的两个重要参数是 和 ，其乘积为 。 3、 和 是描述油液流动时的两个主要参数。 4、 原理和 原理是液压传动的两个基本原理。 5、在液压传动中，活塞的运动速度与 成正比，与 成反比。 6、液压传动中，常利于改变 的方法来控制流量和压力。 7、活塞的运动速度等于液压缸内油液的 。 二、判断题： 1．油液流经无分支管道时，横截面大的地方流量大。（ ） 2.液压传动系统中，油液的流量大小通过改变油液大小来改变。（ ） 3.油液在无分支的密封连通器中流动时，截面积大处通过的流量也大。（ ） 4．液压缸中的压力越大，所产生的推力也越大，活塞的运动速度也越大。（ ） 5．如图两系统油缸尺寸相同，活塞匀速运动，不计损失，试判断下列概念： （1）（b）缸活塞上的推力是（a）缸活塞上的两倍。（ ） （2）（b）缸活塞的运动速度是（a）缸活塞运动速度的两倍。（ ） （3）（b）缸输出的功率是（a）缸输出功率的两倍。（ ） （4）若考虑损失，（b）缸压力油的泄漏量大于（a）缸压力油的泄漏量。（ ）
小结： 本节课主要讲了流量的定义、公式及流量连续原理。
布置作业： 课后习题及练习册上相应题
教学反思：
