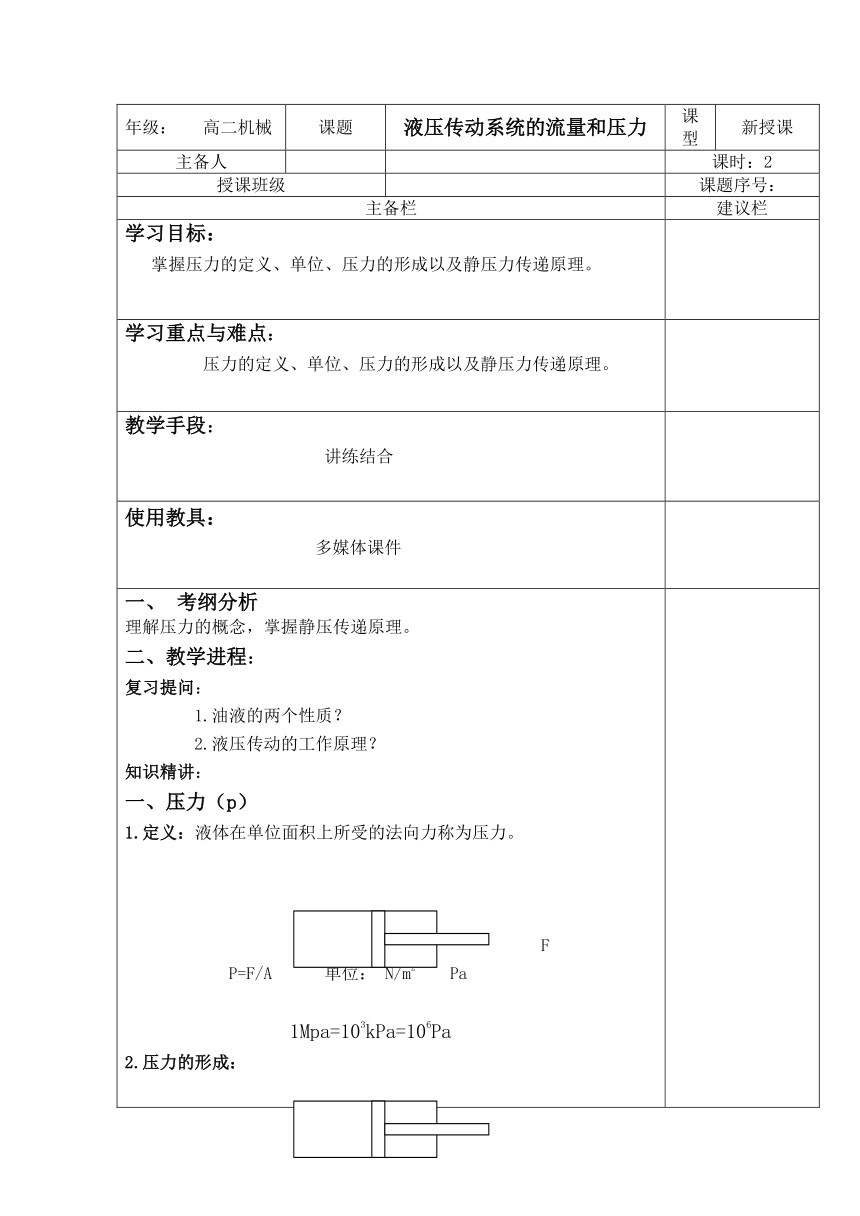

年级： 高二机械 课题 液压传动系统的流量和压力 课型 新授课
主备人 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 掌握压力的定义、单位、压力的形成以及静压力传递原理。
学习重点与难点： 压力的定义、单位、压力的形成以及静压力传递原理。
教学手段： 讲练结合
使用教具： 多媒体课件

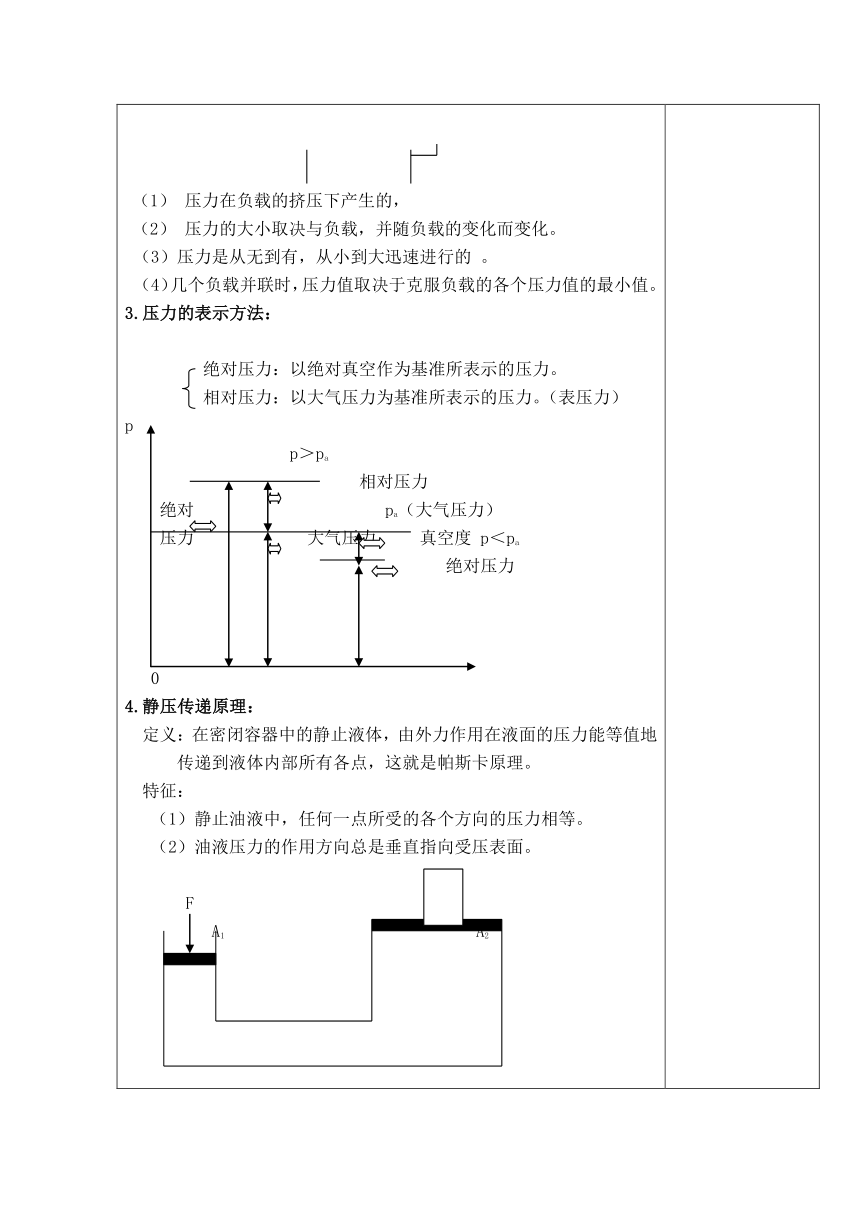

考纲分析 理解压力的概念，掌握静压传递原理。 二、教学进程： 复习提问： 1.油液的两个性质？ 2.液压传动的工作原理？ 知识精讲： 一、压力（p） 1.定义：液体在单位面积上所受的法向力称为压力。 F P=F/A 单位： N/m2 Pa 1Mpa=103kPa=106Pa 2.压力的形成： 压力在负载的挤压下产生的， 压力的大小取决与负载，并随负载的变化而变化。 （3）压力是从无到有，从小到大迅速进行的 。 （4）几个负载并联时，压力值取决于克服负载的各个压力值的最小值。 3.压力的表示方法： 绝对压力：以绝对真空作为基准所表示的压力。 相对压力：以大气压力为基准所表示的压力。（表压力） p p＞pa 相对压力 绝对 pa（大气压力） 压力 大气压力 真空度 p＜pa 绝对压力 0 4.静压传递原理： 定义：在密闭容器中的静止液体，由外力作用在液面的压力能等值地传递到液体内部所有各点，这就是帕斯卡原理。 特征： （1）静止油液中，任何一点所受的各个方向的压力相等。 （2）油液压力的作用方向总是垂直指向受压表面。 F G A1 A2 = 例：如图所示的简化液压千斤顶中，手掀力T=294N，大小活塞面积分别为A1=1×10-3m2，A2=5×10-3m2，忽略损失，试求下列各题： （1）作用在小活塞上的力F1为多少？此时系统压力p为多少？ （2）相应的大活塞能顶起的重物G？ （3）大、小活塞运动速度哪个快？快多少倍？ （4）设需顶起的重物G=19600N时，系统压力p又为多少？作用在小活塞上的力F1应为多少？
随堂练习 一、填空题： 1．液压传动系统的压力在 作用下形成，其大小取决于 。 2.密封容器中静止液体某点的压力若有变化，此变化值将以 方式传到液体的各点。 3.水压机的大小活塞直径之比，那么大活塞所受的力是小活塞所受的 倍，如果大活塞上升2mm，则小活塞被压下的距离是 mm。 二、判断题： 1.油液压力主要是指因油液表面受外力作用所产生压力，即相对压力或表压力。（ ） 2.局部压力损失对系统压力降低的影响比沿程压力损失影响严重。（ ） 3.液压传动系统中，压力的大小取决于油液流量的大小。( ) 三、选择题： 1.液体压力作用的方向是 指向承压表面。（ ） A.任意角度 B.倾斜 C.垂直 2.液压传动若几个负载并联，系统压力取决于克服负载的各压力值中的 值。（ ） A.平均 B.最大 C.最小 4.极限 3.影响液压油变化的主要因素是 的变化。（ ） A.容积 B.管路的材料 C.温度 D.压力
小结： 本节课主要讲了压力的定义、单位、压力的形成以及静压力传递原理。 。
布置作业： 课后习题及练习册上相应题
教学反思：
