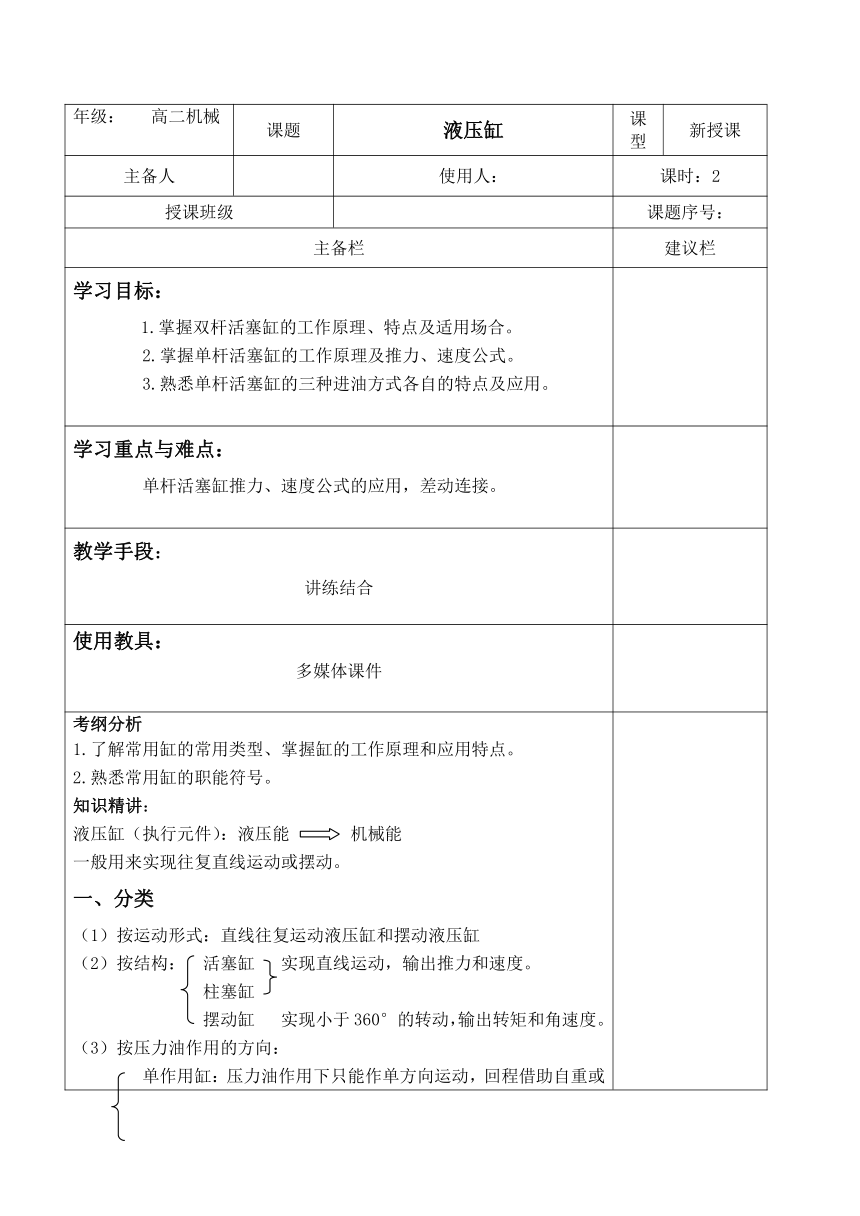

年级： 高二机械 课题 液压缸 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1.掌握双杆活塞缸的工作原理、特点及适用场合。 2.掌握单杆活塞缸的工作原理及推力、速度公式。 3.熟悉单杆活塞缸的三种进油方式各自的特点及应用。
学习重点与难点： 单杆活塞缸推力、速度公式的应用，差动连接。
教学手段： 讲练结合
使用教具： 多媒体课件

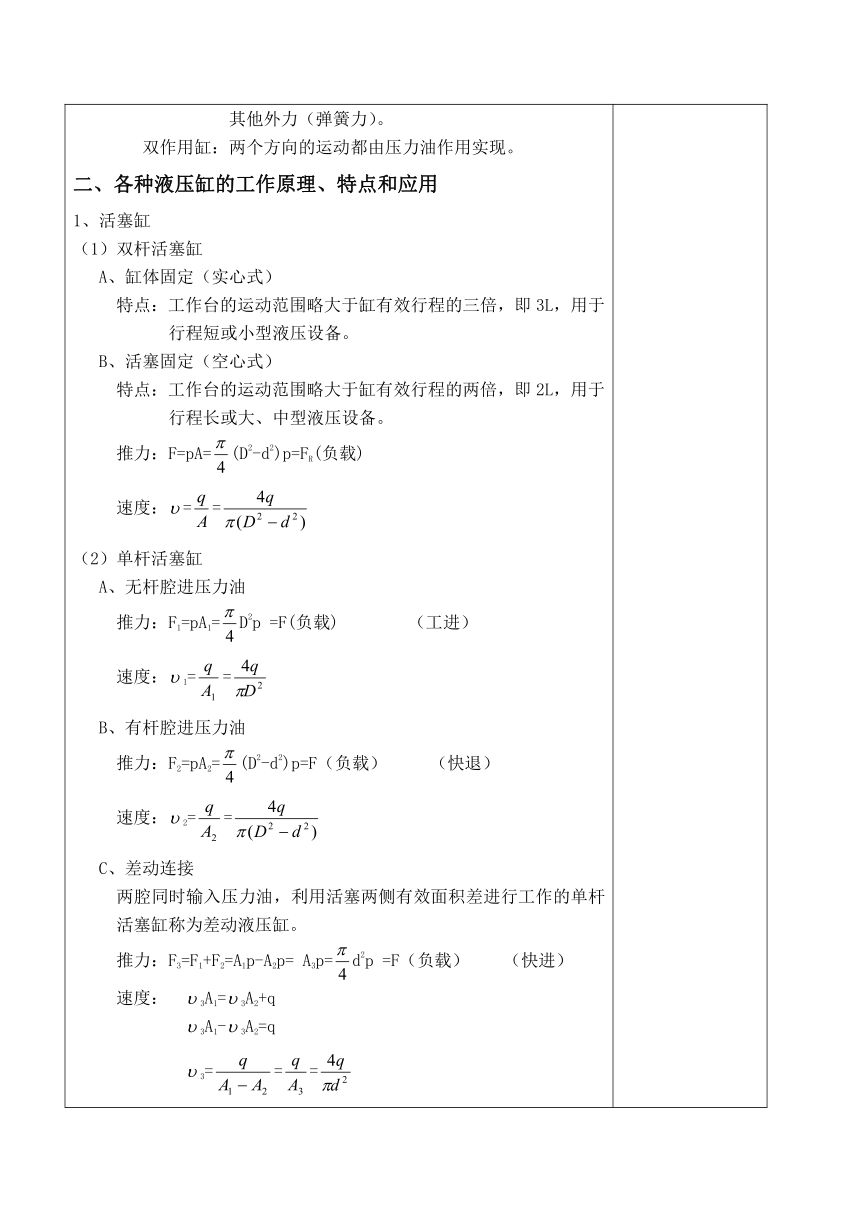

考纲分析 1.了解常用缸的常用类型、掌握缸的工作原理和应用特点。 2.熟悉常用缸的职能符号。 知识精讲： 液压缸（执行元件）：液压能 机械能 一般用来实现往复直线运动或摆动。 一、分类 （1）按运动形式：直线往复运动液压缸和摆动液压缸 （2）按结构： 活塞缸 实现直线运动，输出推力和速度。 柱塞缸 摆动缸 实现小于360°的转动，输出转矩和角速度。 （3）按压力油作用的方向： 单作用缸：压力油作用下只能作单方向运动，回程借助自重或其他外力（弹簧力）。 双作用缸：两个方向的运动都由压力油作用实现。 二、各种液压缸的工作原理、特点和应用 1、活塞缸 （1）双杆活塞缸 A、缸体固定（实心式） 特点：工作台的运动范围略大于缸有效行程的三倍，即3L，用于行程短或小型液压设备。 B、活塞固定（空心式） 特点：工作台的运动范围略大于缸有效行程的两倍，即2L，用于行程长或大、中型液压设备。 推力：F=pA=(D2-d2)p=FR(负载) 速度：== （2）单杆活塞缸 A、无杆腔进压力油 推力：F1=pA1=D2p =F(负载) （工进） 速度：1== B、有杆腔进压力油 推力：F2=pA2=(D2-d2)p=F（负载） （快退） 速度：2== C、差动连接 两腔同时输入压力油，利用活塞两侧有效面积差进行工作的单杆活塞缸称为差动液压缸。 推力：F3=F1+F2=A1p-A2p= A3p=d2p =F（负载） （快进） 速度： 3A1=3A2+q 3A1-3A2=q 3=== 如果要使快退、快进运动速度相等，即2=3 = = 所以 A1=2A3 则 D=d

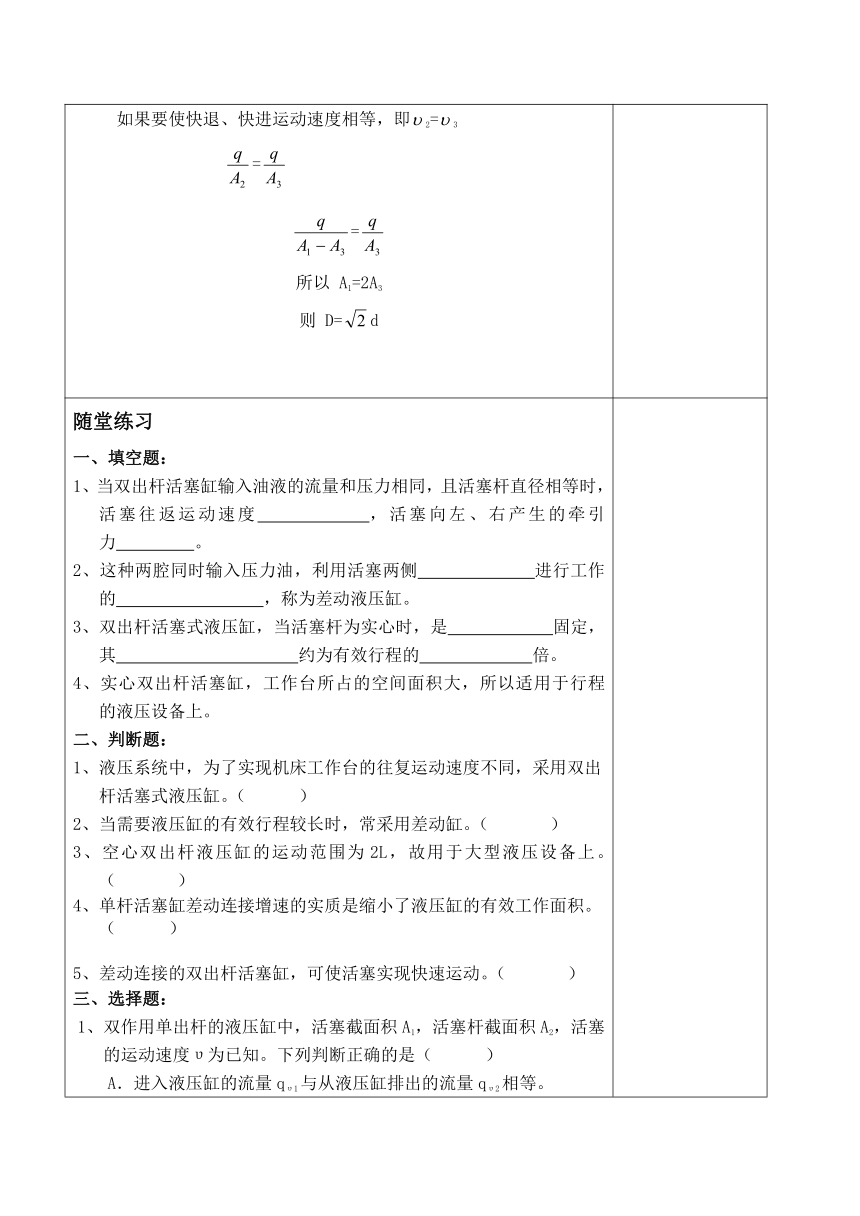

随堂练习 一、填空题： 1、当双出杆活塞缸输入油液的流量和压力相同，且活塞杆直径相等时，活塞往返运动速度 ，活塞向左、右产生的牵引力 。 2、这种两腔同时输入压力油，利用活塞两侧 进行工作的 ，称为差动液压缸。 3、双出杆活塞式液压缸，当活塞杆为实心时，是 固定，其 约为有效行程的 倍。 4、实心双出杆活塞缸，工作台所占的空间面积大，所以适用于行程 的液压设备上。 二、判断题： 1、液压系统中，为了实现机床工作台的往复运动速度不同，采用双出 杆活塞式液压缸。（ ） 2、当需要液压缸的有效行程较长时，常采用差动缸。（ ） 3、空心双出杆液压缸的运动范围为2L，故用于大型液压设备上。（ ） 4、单杆活塞缸差动连接增速的实质是缩小了液压缸的有效工作面积。 （ ） 5、差动连接的双出杆活塞缸，可使活塞实现快速运动。（ ） 三、选择题： 1、双作用单出杆的液压缸中，活塞截面积A1，活塞杆截面积A2，活塞的运动速度υ为已知。下列判断正确的是（ ） A．进入液压缸的流量qυ1与从液压缸排出的流量qυ2相等。 B．左右两腔油液的平均流速与活塞的运动速度相等。 C．若进回油管的直径相等，则进回油管中油液的平均流速相等。 D．左右两腔的油液压力相等。 2、以下能实现快速运动的液压缸是（ ） A．柱塞式液压缸 B.齿条活塞缸 C.差动液压缸 D.双出杆活塞式液压缸 3、液压龙门刨床的工作台较长，考虑到液压缸缸体长，孔加工困难所以采用（ ）的液压缸较好。 A.单出杆活塞式 B.双出杆活塞式 C.柱塞式 D.摆动式 4、单杆活塞液压缸作为差动缸使用时，为使其往复运动速度相等，活塞面积应为活塞杆面积（ ） A .1倍 B. 2倍 C .倍 D. 倍 5、将单出杆活塞式液压缸的左右两腔接通，同时引入压力油，可以使活塞（ ） A.快速移动 B.慢速移动 C.停止不动 D.和单腔接入移动速度相同 6、差动液压缸（ ） A.活塞总是向无杆腔方向快速运动 B.推力大小等于缸工作压力与活塞面积的乘积 C.推力大小等于缸工作压力与活塞杆面积的乘积 D.是利用活塞两侧面积差进行工作的双出杆活塞缸 7、运动范围大，占地面积大，一般用于小型机床或液压设备的是（ ） A.缸体固定的双出杆液压缸 B.活塞固定的双出杆液压缸 C.缸体固定的单出杆液压缸 D.活塞固定的单出杆液压缸
小结： 本节课主要讲了活塞缸的工作原理及推力、速度公式
布置作业： 课后习题及练习册上相应题
