年级： 高二机械 课题 液压控制阀-溢流阀 课型 新授课
主备人 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1.掌握溢流阀的特点，工作原理及图形符号。 2.掌握溢流阀在回路中的实际应用。
学习重点与难点： 溢流阀的特点，工作原理及图形符号。 溢流阀在回路中的实际应用。
教学手段： 讲练结合
使用教具： 多媒体课件

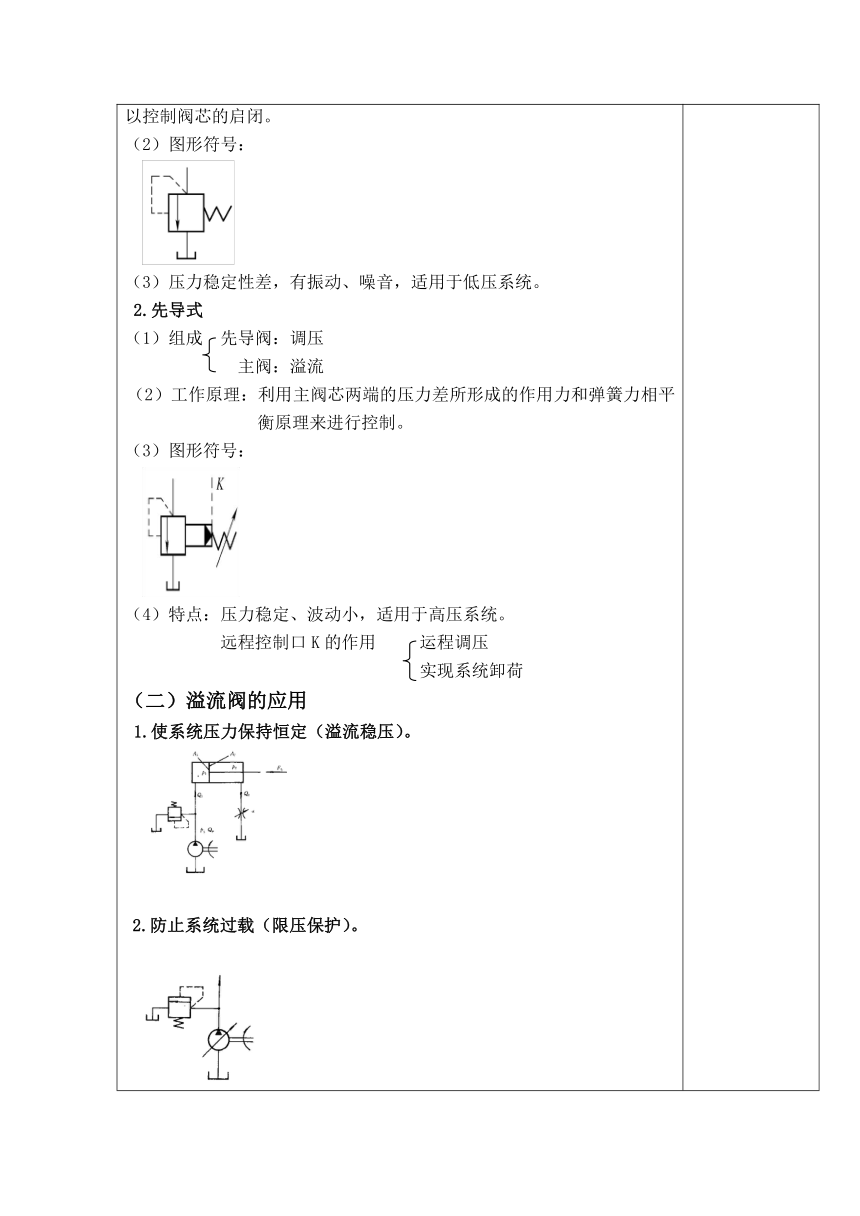

考纲分析 1、了解常用压力控制阀的常用类型、掌握压力控制阀的工作原理和应用特点。 2、熟悉常用压力控制阀的职能符号。： 复习提问： 换向阀的分类，图形符号的含义？ 知识精讲： 压力控制阀：控制工作液体的压力 溢流阀 减压阀 顺序阀 共同特点：利用油液压力产生的作用力与弹簧力相平衡的原理进行工作。 一、溢流阀及调压回路 （一）溢流阀：（常闭、内泄） 1.直动式 （1）工作原理：依靠系统中压力油直接作用在阀芯上而与弹簧力相平衡，以控制阀芯的启闭。 （2）图形符号： （3）压力稳定性差，有振动、噪音，适用于低压系统。 2.先导式 （1）组成 先导阀：调压 主阀：溢流 （2）工作原理：利用主阀芯两端的压力差所形成的作用力和弹簧力相平衡原理来进行控制。 （3）图形符号： （4）特点：压力稳定、波动小，适用于高压系统。 远程控制口K的作用 运程调压 实现系统卸荷 （二）溢流阀的应用 1.使系统压力保持恒定（溢流稳压）。 2.防止系统过载（限压保护）。 3.作背压阀用 4.作卸荷阀用 5.作远程调压阀用 例（1）分析如图所示的液压回路。 1DT 2DT 泵压pb 压力阀工况 － ＋ pb= 油液经阀 流回油箱 － － pb= 油液经阀 流回油箱 ＋ － pb= 油液经阀 流回油箱
随堂练习 1.如图所示是利用先导式溢流阀进行卸荷的回路。溢流阀调定压力 py＝30×105Pa。要求考虑阀芯阻尼孔的压力损失，回答下列问题：1） 在溢流阀开启或关闭时，控制油路E，F段与泵出口处B点的油路是否始终是连通的？2） 在电磁铁DT断电时，若泵的工作压力 pB＝30×105Pa， B点和E点压力哪个压力大？若泵的工作压力pB＝15×105Pa，B点和E点哪个压力大？3）在电磁铁DT吸合时，泵的流量是如何流到油箱中去的？ 解：1） 在溢流阀开启或关闭时，控制油路E，F段与泵出口处B点的油路始终得保持连通 2）当泵的工作压力pB＝30×105Pa时，先导阀打开，油流通过阻尼孔流出，这时在溢流阀主阀芯的两端产生压降，使主阀芯打开进行溢流，先导阀入口处的压力即为远程控制口E点的压力，故pB> pE；当泵的工作压力pB＝15×105Pa 时，先导阀关闭，阻尼小孔内无油液流动，pB＝ pE。 3）二位二通阀的开启或关闭，对控制油液是否通过阻尼孔（即控制主阀芯的启闭）有关，但这部分的流量很小，溢流量主要是通过CD油管流回油箱。 2.如图所示的系统中，两个溢流阀串联，若已知每个溢流阀单独使用时的调整压力，py1=20×105Pa，py2=40×105Pa。溢流阀卸载的压力损失忽略不计，试判断在二位二通电磁阀不同工况下，A点和B点的压力各为多少。 解：电磁铁 1DT－ 2DT－ pA=0 pB=0 1DT+ 2DT－ pA=0 pB=20×105Pa 1DT－ 2DT+ pA=40×105Pa pB=40×105Pa 1DT+ 2DT+ pA=40×105Pa pB=60×105Pa 当两个电磁铁均吸合时，图示两个溢流阀串联，A点最高压力由py2决定，pA＝40×105Pa。由于pA压力作用在溢流阀1的先导阀上（成为背压），如果要使溢流阀1的先导阀保持开启工况，压力油除了克服调压弹簧所产生的调定压力py1＝20×105Pa以外，尚需克服背压力pA＝40×105Pa的作用，故泵的最大工作压力：pB＝ py1+ pA＝（20+40）×105=60×105Pa 。
小结 本节课主要讲了溢流阀的结构特点及图形符号的含义、画法及溢流阀的应用 。
布置作业： 课后习题及练习册上相应题
教学反思：
