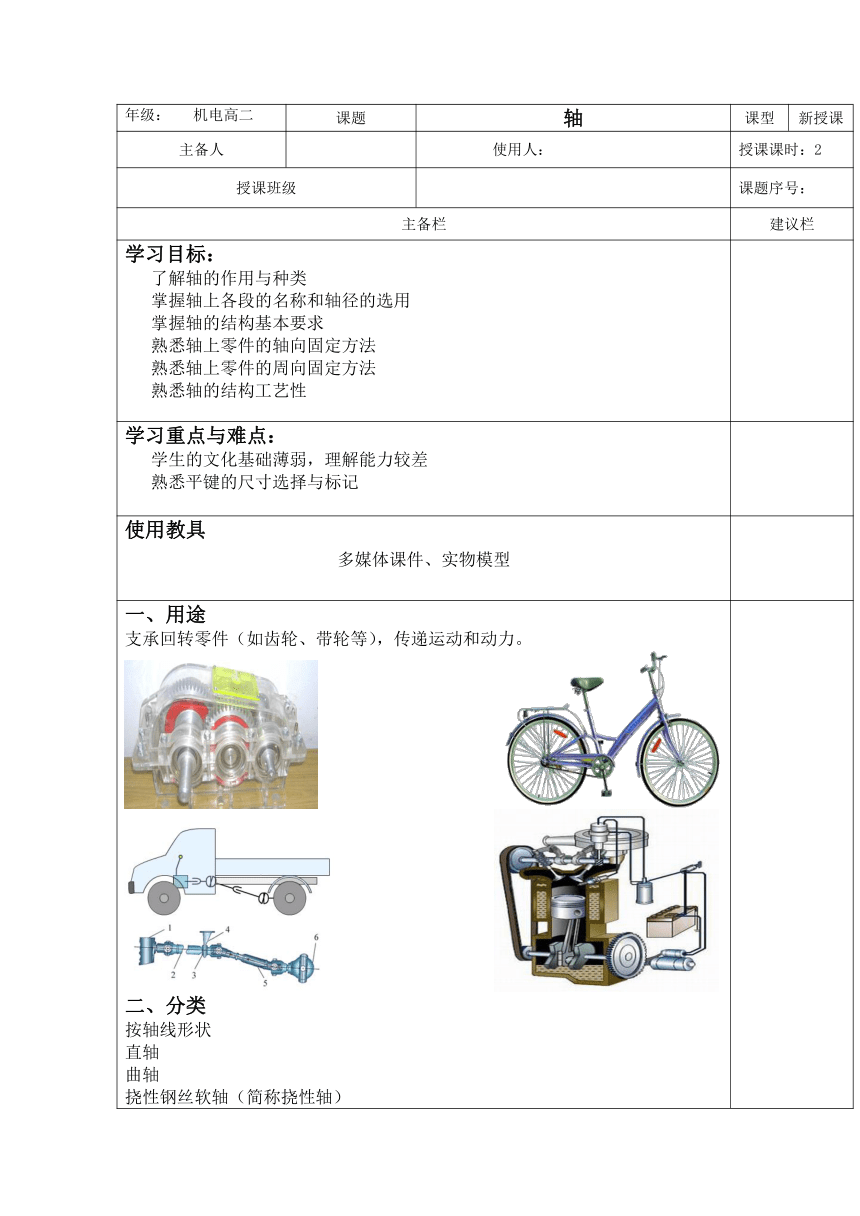

年级： 机电高二 课题 轴 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 了解轴的作用与种类 掌握轴上各段的名称和轴径的选用 掌握轴的结构基本要求 熟悉轴上零件的轴向固定方法 熟悉轴上零件的周向固定方法 熟悉轴的结构工艺性
学习重点与难点： 学生的文化基础薄弱，理解能力较差 熟悉平键的尺寸选择与标记
使用教具 多媒体课件、实物模型
一、用途 支承回转零件（如齿轮、带轮等），传递运动和动力。 二、分类 按轴线形状 直轴 曲轴 挠性钢丝软轴（简称挠性轴） 按承载情况 心轴 传动轴 转轴 三、转轴的结构 轴颈：用于装配轴承的部分 轴头：装配回转零件（如带轮、齿轮）的部分 轴身：连接轴头与轴颈的部分 轴肩或轴环：轴上截面尺寸变化的部分。 轴的结构应满足三方面的要求： 轴上的零件要有可靠的周向固定与轴向固定 轴应便于加工和尽量避免或减小应力集中 便于轴上零件的安装与拆卸 四、轴上零件的固定 1．轴上零件的轴向固定 目的：保证零件在轴上有确定的轴向位置，防止零件作轴向移动，并能承受轴向力。 2．轴上零件的周向固定 目的：保证轴能可靠地传递运动和转矩，防止轴上零件与轴产生相对转动。 五、轴上常见的工艺结构 结构工艺性——轴的结构形式应便于加工、便于轴上零件的装配和便于使用维修，并且能提高生产率，降低成本。 有关轴的工艺结构应注意问题： 轴的结构和形状应便于加工、装配和维修。 阶梯轴的直径应该是中间大，两端小，以便于轴上零件的装拆。 轴端、轴颈与轴肩（或轴环）的过渡部位应有倒角或过渡圆角，并应尽可能使倒角大小一致和圆角半径相同，以便于加工。 轴上需要切制螺纹或进行磨削时，应有螺纹退刀槽或砂轮越程槽。 当轴上有两个以上键槽时，槽宽应尽可能统一，并布置在同一直线上，以利加工。 六、本节小结 1．轴的用途和分类。 2．转轴的结构要求。 3．轴上零件的轴向固定与周向固定。 4．轴的结构工艺性。
随堂练习 在机械产品中，轴有哪些作用？ 心轴、转轴和传动轴的应用特点是什么？试各举一应用举例。 轴向零件轴向固定的目的是什么？常用的轴向固定方法有哪些？ 一减速器中两啮合齿轮的中心距为140mm，试估算其低速轴的轴径应为多少？
