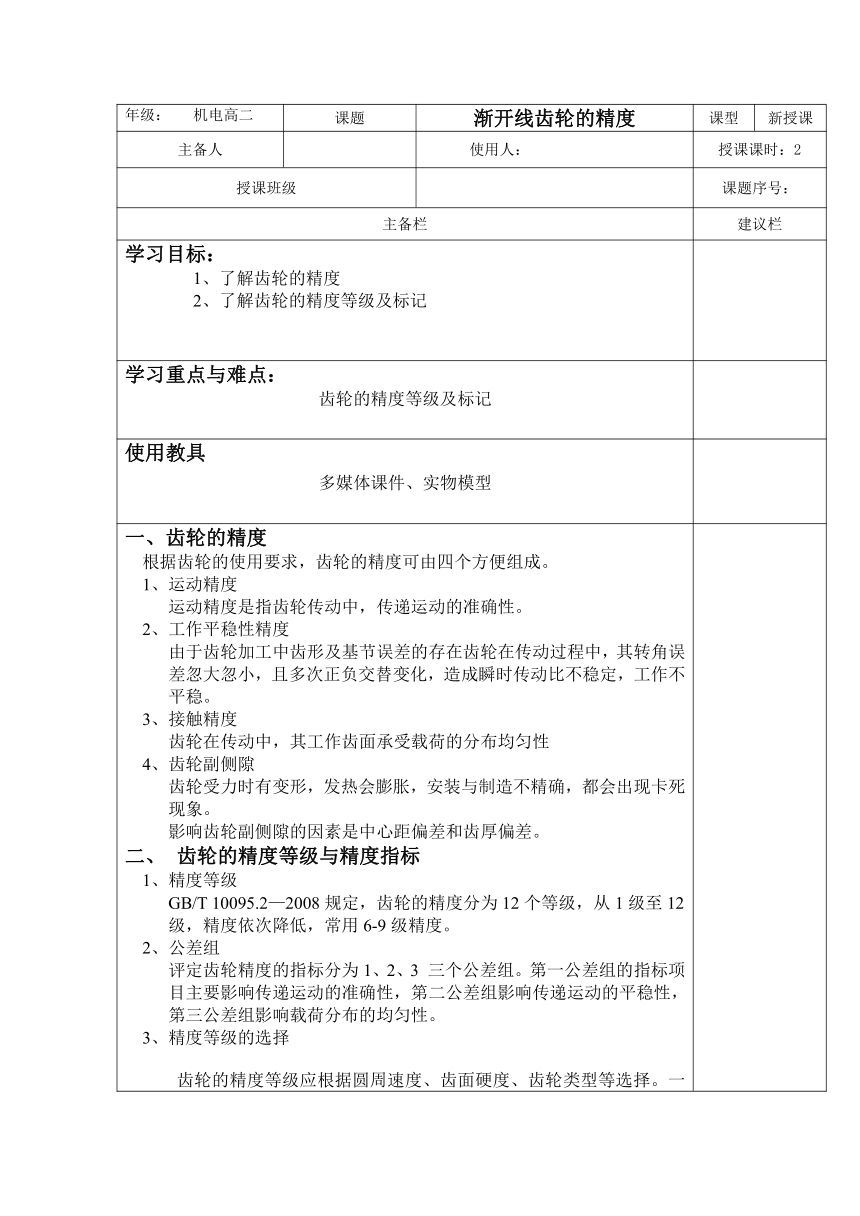

年级： 机电高二 课题 渐开线齿轮的精度 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解齿轮的精度 2、了解齿轮的精度等级及标记
学习重点与难点： 齿轮的精度等级及标记
使用教具 多媒体课件、实物模型
一、齿轮的精度 根据齿轮的使用要求，齿轮的精度可由四个方便组成。 1、运动精度 运动精度是指齿轮传动中，传递运动的准确性。 2、工作平稳性精度 由于齿轮加工中齿形及基节误差的存在齿轮在传动过程中，其转角误差忽大忽小，且多次正负交替变化，造成瞬时传动比不稳定，工作不平稳。 3、接触精度 齿轮在传动中，其工作齿面承受载荷的分布均匀性 4、齿轮副侧隙 齿轮受力时有变形，发热会膨胀，安装与制造不精确，都会出现卡死现象。 影响齿轮副侧隙的因素是中心距偏差和齿厚偏差。 齿轮的精度等级与精度指标 1、精度等级 GB/T 10095.2—2008规定，齿轮的精度分为12个等级，从1级至12级，精度依次降低，常用6-9级精度。 2、公差组 评定齿轮精度的指标分为1、2、3 三个公差组。第一公差组的指标项目主要影响传递运动的准确性，第二公差组影响传递运动的平稳性，第三公差组影响载荷分布的均匀性。 3、精度等级的选择 齿轮的精度等级应根据圆周速度、齿面硬度、齿轮类型等选择。一般先根据齿面的圆周速度第2公差组的精度等级，第1组可以比第2组第一级或同级，第3组可比第2组高一级或同级。 三、齿轮精度的标记 齿轮零件图上应标注齿轮的精度等级和齿厚上、下偏差或公法线平均长度的上、下偏差代号。 1）、当齿轮三个公差组的精度等级相同时，标注方法为： 2）当齿轮三个公差组的精度等级相同时
随堂练习 写出下列齿轮标注的含义 8-7-7 K L GB/T 10095.1-2008
教学反思
